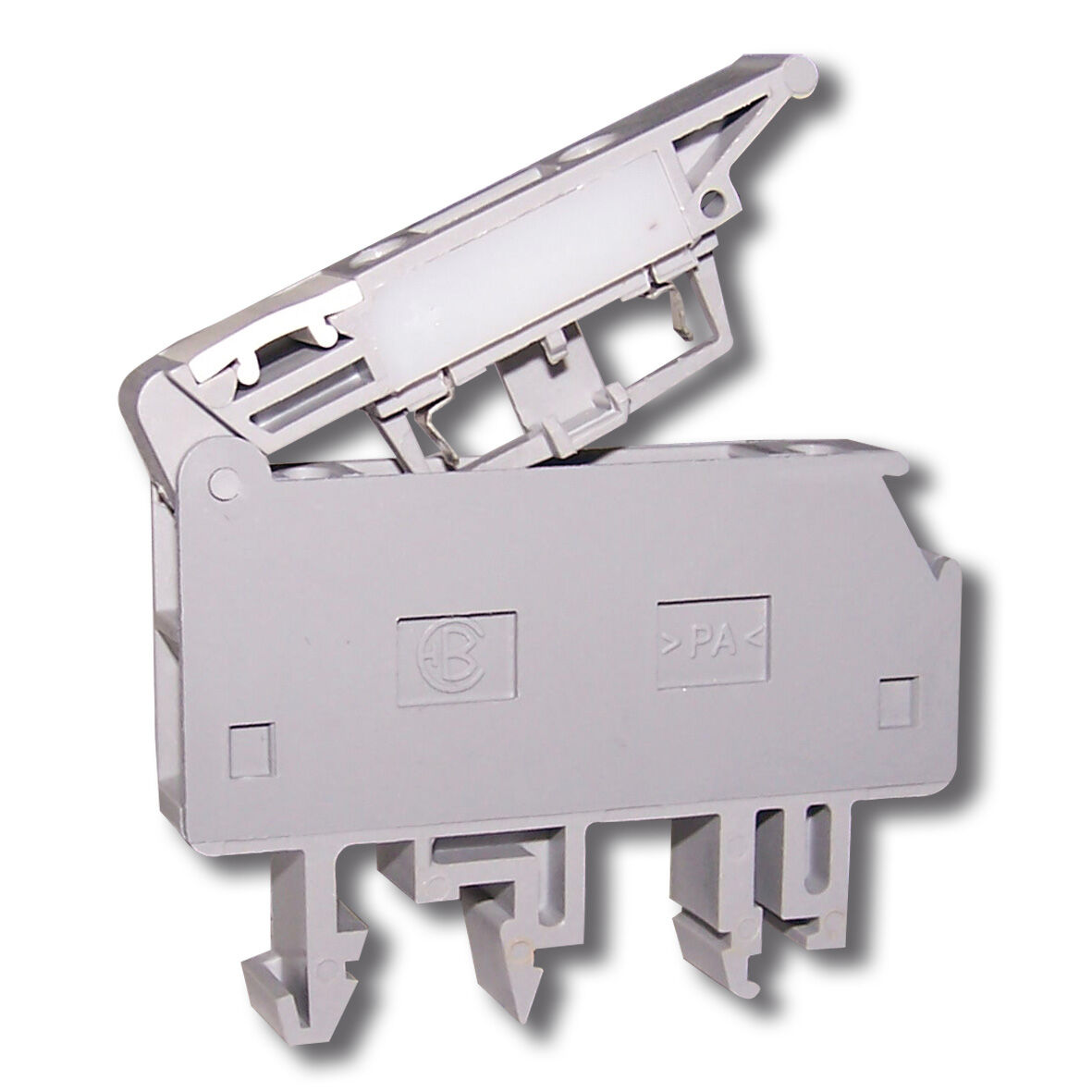

Řadová svorka Elektro Bečov pojistková RSP 4 LED/250V

Konstrukce řadových svorek pojistkových umožňuje zařadit do obvodu jistící prvek - trubičkovou tavnou pojistku. Tato pojistka se vkládá do výklopného nosiče mezi vodivé kontakty.

Rozsah možných připojitelných vodičů je od 0,5 mm 2 do 6 mm2.
Pojistkové svorky všech nabízených typů lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. S
vornice lze upnout na nosné lišty TS 15, TS 35x7 ,5, TS 35x15, TS 35 Cu a TS 32 .

Doporučená poloha při montáži vodorovně umístěných svorek je taková, aby se nosič pojistky vyklápěl směrem dolů.

Provedení: V řadových svorkách pojistkových jsou použity šrouby s kombinovanou hlavou šroubu – lze použít šroubovák s plochým břitem či křížový typ PH. Materiál šroubů je ocel, kalená, galvanicky upravená ZnCrCo. Při použití doporučeného nářadí a utahovacího momentu je dodavatelem garantována odolnost šroubu proti poškození i při několikanásobném opakovaném použití. Materiál izolačního pouzdra je polyamid PA 6, hořlavost V0 dle UL 94, bez halogenů. Elektrovodnou částí je mosaz, galvanicky niklována, kontaktní částí je cínovaná bronz.

Svorky lze upnout na ocelové nosné lišty TS 15, TS 35x7 ,5, TS 35x15, TS 35 Cu a TS 32.
Specifika při použití řadových svorek s LED: U typů RSP 4-LED a RSP 4-LED/24V je nutno dodržet polaritu kladného pólu, vyznačenou na svorce.
Je-li použito svorky se signalizací LED diodou, není obvod při poruše pojistky galvanicky oddělen. Dojde-li při přerušení pojistky zároveň k přerušení obvodu, dioda nebude svítit. Ochrana před úrazem elektrickým proudem: Krytí řadových svorek pojistkových je IP 20.
Při otevřeném nosiči pojistky je krytí živých částí pod napětím IP 10.

Propojování: V řadě sousedící pojistkové svorky lze vzájemně propojovat propojovacími hřebeny, nelze je však propojovat šroubovými propojkami jako základní řadové svorky.
Zkoušení výrobků: RSP 4, RSP 4-LED, RSP 4-LED/24V dle ČSN EN 60947-7-3 dle ČSN EN 60947-1

Technické parametry

Druh indikačního prvku pro indikaci poruchy: LED
Průřez lankového vodiče bez dutinky: 0,5 - 4 mm2
Průřez lankového vodiče s dutinkou: 4 mm2
Průřez jednodrátového vodiče: 0,5 - 6 mm2
Průřez vícedrátového vodiče bez dutinky: 0,5 - 4 mm2
Dimenzovaný proud In: 6,3 A
Dimenzované napětí: 250 V
Typ elektrické přípojky 1: Šroubová svorka
Počet pater: 1
Poloha připojení: Boční
Způsob montáže: DIN lišta 35 mm
Materiál izolačního tělesa: Termoplast
Třída hořlavosti izolačního materiálu dle UL 94: V0
Šířka/rozměr rastru: 9 mm

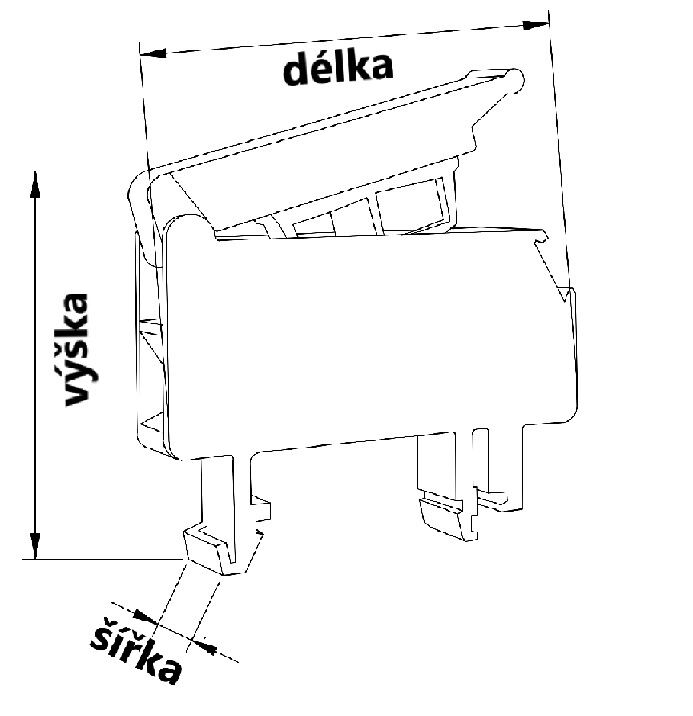

Výška při nejnižším možném způsobu montáže: 46,3 mm
Délka: 55 mm
Je zapotřebí uzavírací deska: Ne
Barva: Šedá
