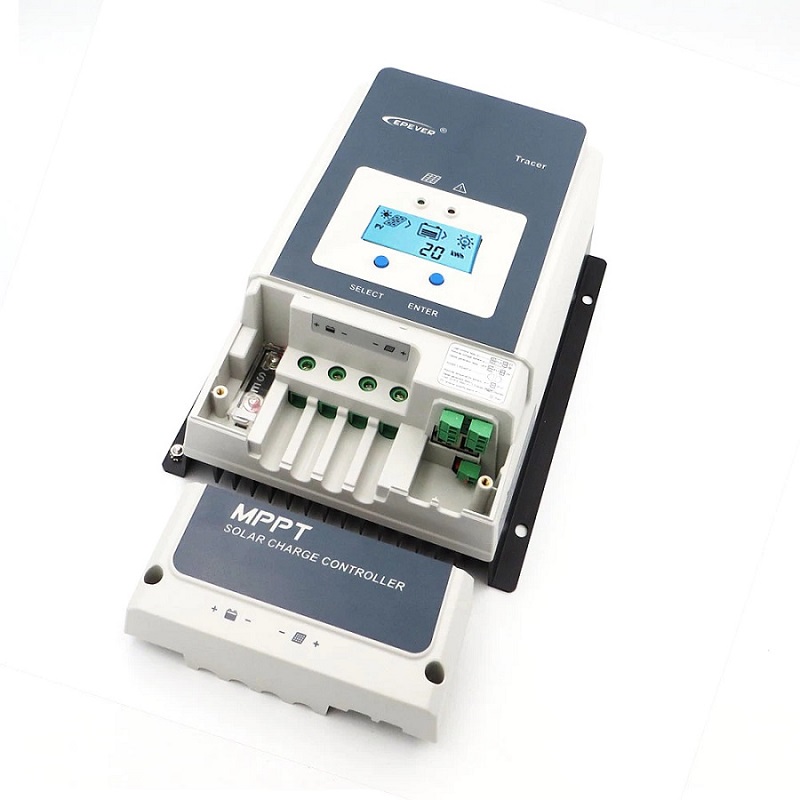

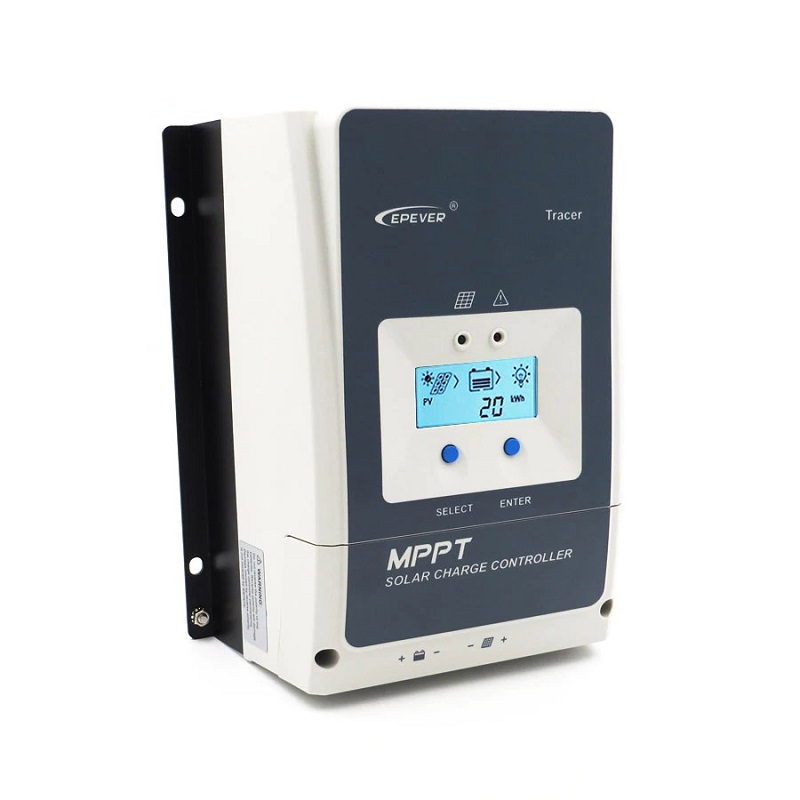

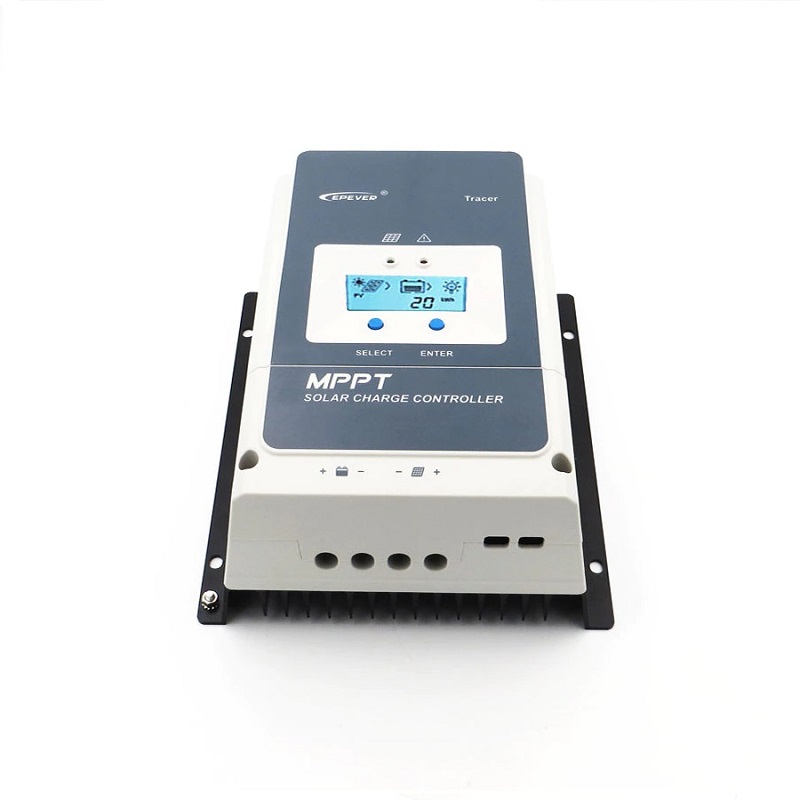

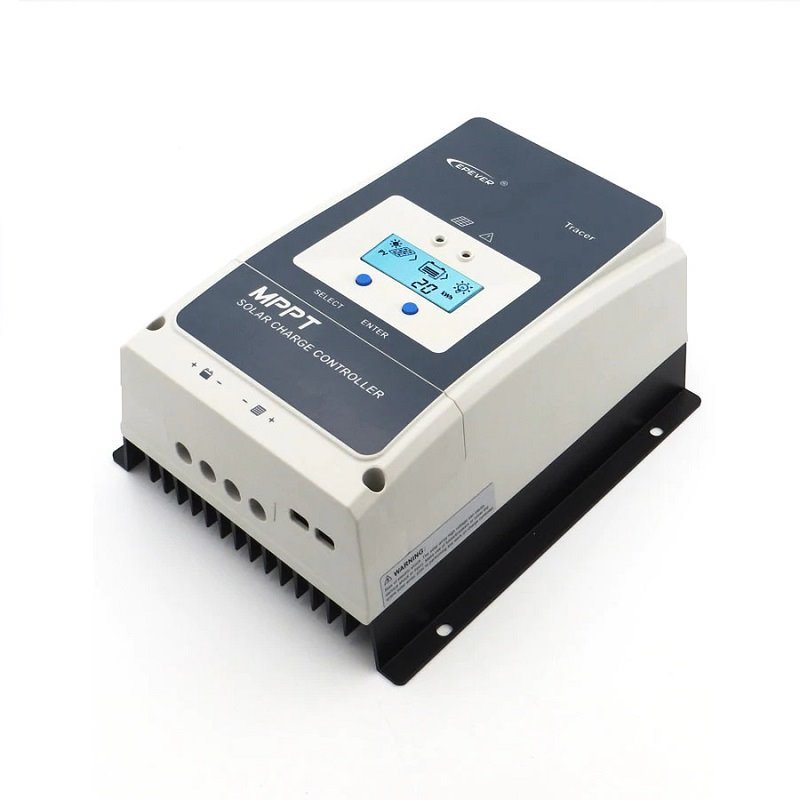

Epever TRACER8420AN solární MPPT regulátor, 12/24/36/48V, 80A, vstup 200V

Epever TRACER8420AN solární MPPT regulátor, 12/24/36/48V, 80A, vstup 200V

8 100 Kč
6 694 Kč bez DPH

Hlavní sklad:

 1 ks

Externí sklad:

 2 ks

MPPT solární regulátor EPEVER Tracer 8420AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridnícVíce

Výrobce:Epever
Kód

A500004125

Part No.

TRACER8420AN

Záruka
24 měsíců
DPH
21%
Hodnocení produktu
Hodnoceno 0x

Možná vás bude zajímat

5
  Kód Název produktu Výrobce Status     Cena s DPH Cena bez DPH Dostupnost
Epever teplotní senzor RTS300R47K3.81A A500003065 Epever teplotní senzor RTS300R47K3.81A
Epever

133 Kč
110 Kč bez DPH
Epever MT-50 externí displej pro solární regulátor Tracer a XTRA A500003901 Epever MT-50 externí displej pro solární regulátor Tracer a XTRA
Epever

599 Kč
495 Kč bez DPH
Solární kabel PV1-F 6mm2, 1kV - červený A500002887 Solární kabel PV1-F 6mm2, 1kV - červený
MHPower Solar

30 Kč
25 Kč bez DPH
Kabely solární jednostranné, 1x MC4 konektor (1pár), délka 500cm, 4mm2 (SMC4-1Y-5M) A500003047 Kabely solární jednostranné, 1x MC4 konektor (1pár), délka 500cm, 4mm2 (SMC4-1Y-5M)
Carspa

409 Kč
338 Kč bez DPH
Epever USB komunikační kabel CC-USB-RS485-150U pro XTRA, AN, LS A500002651 Epever USB komunikační kabel CC-USB-RS485-150U pro XTRA, AN, LS
Epever

138 Kč
114 Kč bez DPH

Popis a parametry

MPPT solární regulátor EPEVER Tracer 8420AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů.

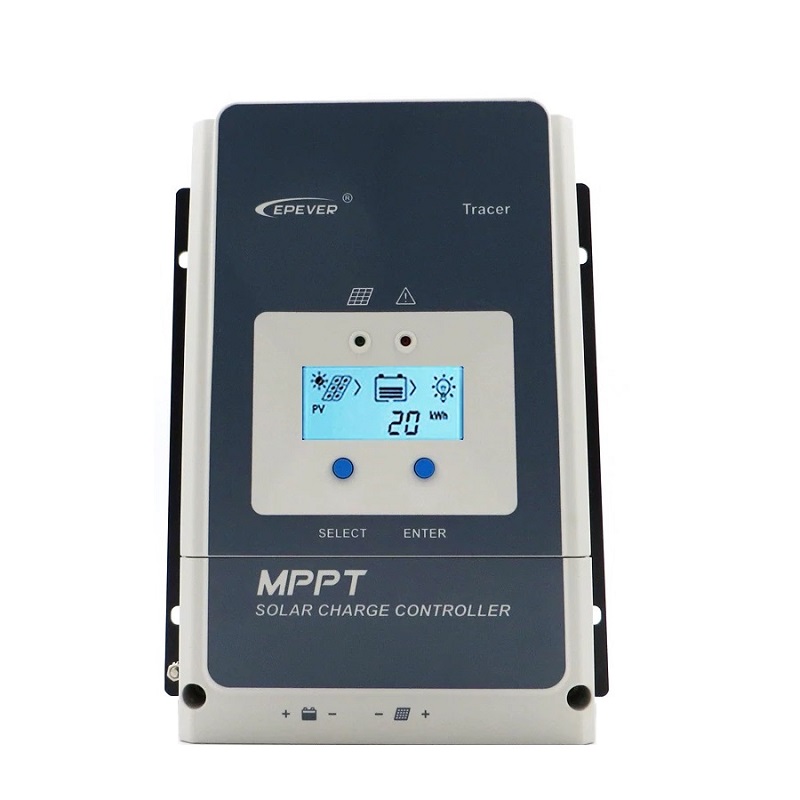

Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.

Funkce
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Technologie
Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.

Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 80A což odpovídá výkonu panelu 1000 Wp pokud máte 12V baterii, 2000 Wp pokud máte 24V baterii, nebo 4000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25?. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25? (napětí v zátěži Vmpp maximálně 144V)!


Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

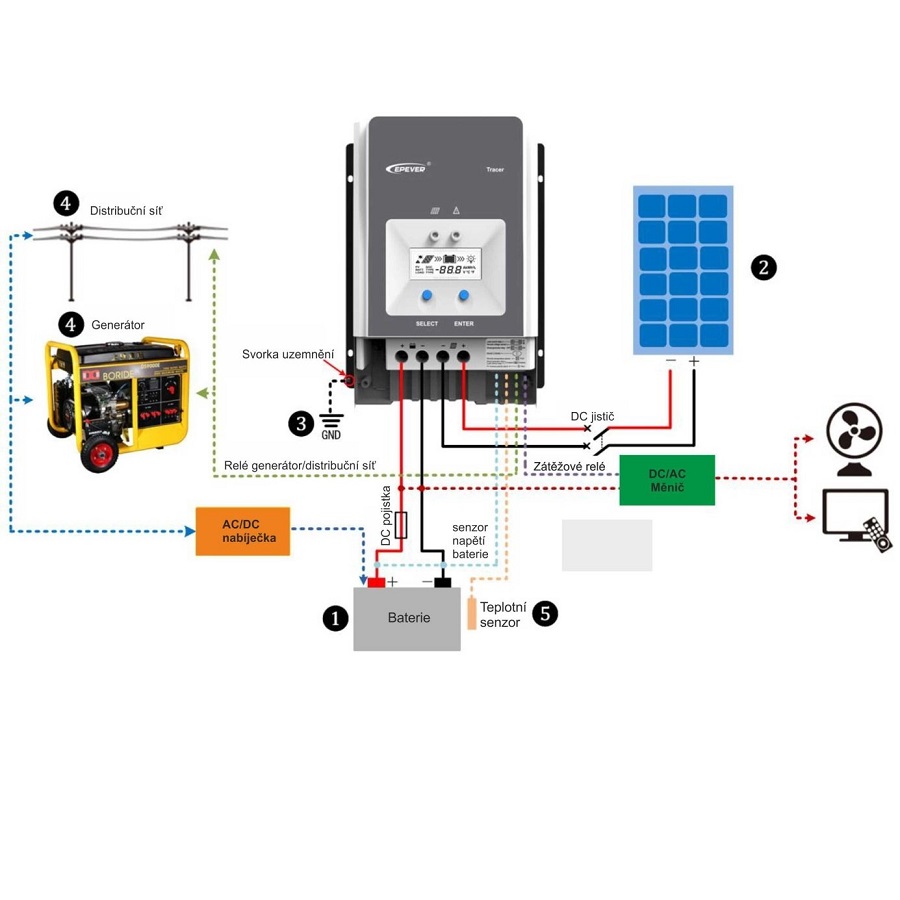

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd.


Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému

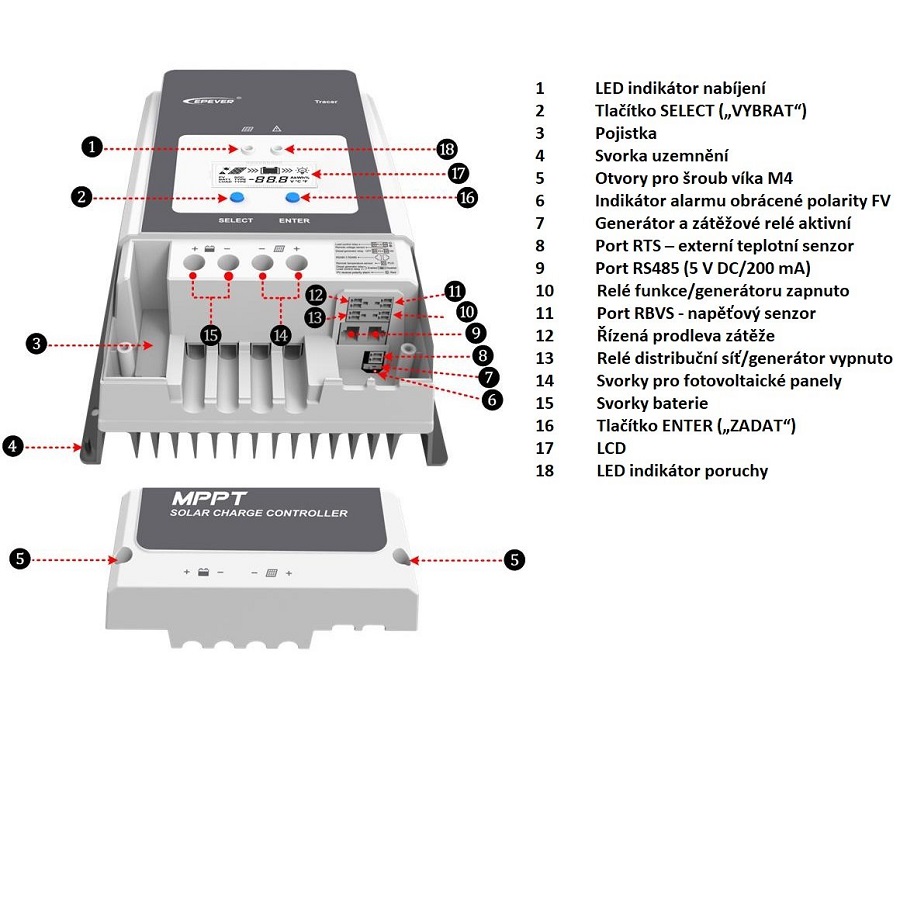

- Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem DC 5 V/ 200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru


Technické parametry
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto
Rozsah vstupního napětí baterie: 8 V - 68 V
Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská
Jmenovitý nabíjecí proud: 80 A
Max. napětí FV otevřeného obvodu: 200 V
Účinnost MPPT: ≥ 99,5 %
Účinnost převodu: max. 98,7 %
Rozměry: 394 × 240 × 134mm
Hmotnost: 6,1 kg
Maximální výkon (W): 4000
Provozní teplota max (°C): -25 až +60


Parametry

Bezdrátové vlastnosti

Integrovaný Bluetooth: Ne

Rozhraní a konektory

Svorkovnice: Max. 35mm2
Komunikační port: Ano
USB: Ne

Napájení

Jmenovité napětí [V]: 12, 24, 36, 48
Max. vstupní napětí [V]: 200
Max. vstupní proud [A]: 80

Fyzické charakteristiky

Provedení: Na zeď
Stupeň krytí: IP20
Použití: Vnitřní
Provozní teplota [°C]: -20 až 70
Hmotnost [g]: 6100
Šířka [mm]: 240
Výška [mm]: 394
Hloubka [mm]: 134

Obecné

Technologie: MPPT
Typ baterie: AGM, Lithiová, Gelové, Zaplavené

Zobrazení

Integrovaný displej: Ano
