Jak vybrat solární regulátor?

Poradna
14.3.2024

Poté co si vyberete vhodný solární panel, jehož výběrem provázíme v článku Jak vybrat solární panel?, je nutné vhodně dimenzovat také solární regulátor, bez kterého by solární panel nemohl správně a bezpečně dobíjet baterii.

K čemu solární regulátor slouží?
Solární regulátor jak již název napovídá, slouží k regulaci stejnosměrného napětí solárního panelu a nabíjení baterie. Napětí solárního panelu bývá často pro nabíjení baterie nevhodné a hlavně nestabilní a právě proto je nezbytné instalovat regulátor. Regulátor dále chrání baterii proti přebíjení a v případě využití výstupu pro zátěž také chrání baterii proti nadměrnému vybití.

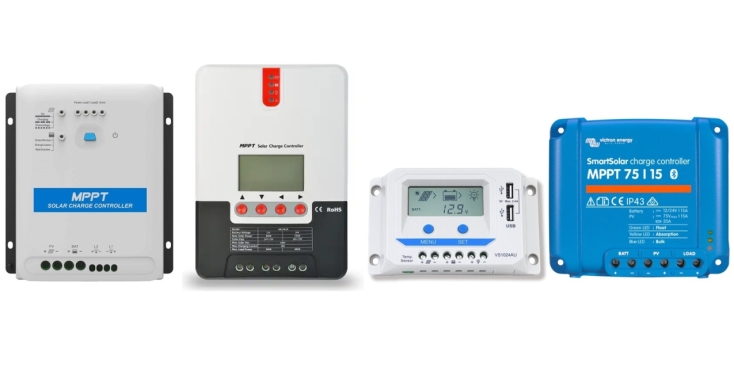

Jaký je rozdíl mezi regulátory PWM a MPPT?
Solární regulátory se dělí na dva druhy. Základním druhem je tzv. PWM regulátor, který vyniká především příznivou cenou a jednoduchou obsluhou. Pokročilou technologií je regulátor typu MPPT, který využívá inteligentních obvodů pro dosažení maximálního výkonu.

Příklad: Solární panel 120W (18,5V ; 6,49A), použití s 12V AGM baterií.
Při použití PWM regulátoru, regulátor zreguluje napětí na nabíjecí napětí baterie cca 13,5V a proud zůstává 6,49A. 13,5V * 6,49A = 87,6W!
Při použití MPPT regulátor, regulátor zreguluje napětí na nabíjecí napětí baterie cca 13,5V, ale díky inteligentní technologii hledání ideálního maximálního výkonového bodu regulátor transformuje odebrané napětí na proud, který v tomto případě bude až 8,88A. 13,5V * 8,88A = 120W!
MPPT regulátor je díky této technologii účinnější oproti PWM regulátoru o 10-30%.




Jak výkonný regulátor použít?
Výkon regulátoru určuje množství proudu v ampérech, které je schopen regulátor zvládnout směrem ze solárních panelů. Obvykle se jedná o násobky 10ti např. 10A, 20A, 30A atd.

Příklad: Solární panel 180W (18,2V ; 9,89A), použití s 12V AGM baterií
Při použití PWM regulátoru se můžeme orientovat přímo podle proudu na štítku panelu, v našem případě je proud 9,89A tedy do 10A, tedy výkon PWM regulátoru by měl být 10A.
Při použití MPPT regulátoru musíme vzít v potaz, že regulátor je schopen transformovat nějaký proud z napětí navíc, pokud tedy máme 180W panel a vydělíme tuto hodnotu 13,5V což je nabíjecí napětí pro baterii 180W / 13,5V = 13,33A vyjde nám hodnota 13,33A což je hodnota nad 10A a je nutné zvolit pro tento panel 20A MPPT regulátor.

Závěrem: PWM regulátory jsou vhodné pro panely malých wattáží a tam, kde se napětí sol. panelu příliš neliší od nabíjecího napětí baterie např. 15V na panelu a 13,5V nabíjecí napětí na baterii, tam nepřijdeme o mnoho energie. Ve všech ostatních případech i přes svou vyšší cenu jasně dominují MPPT regulátory díky své lepší účinnosti.
