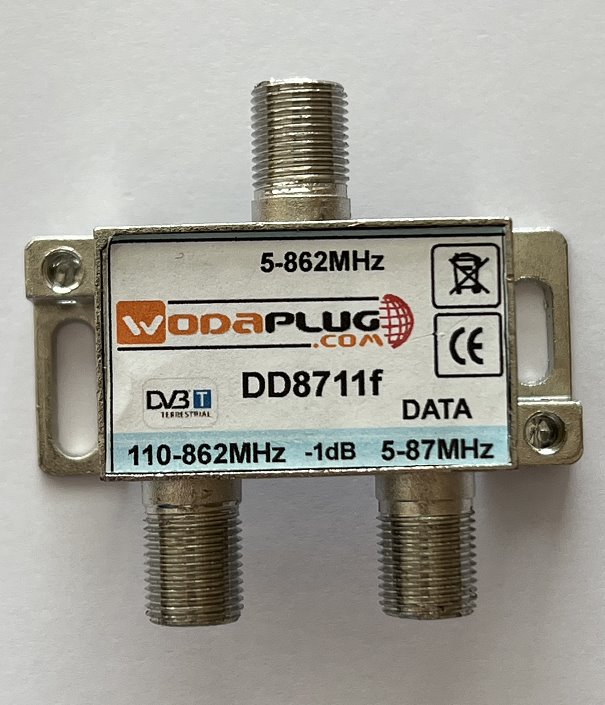

Wodaplug Diplex filter DD8711f 3xF konektory, sloučení DAT a TV signálu (DVB-T2)

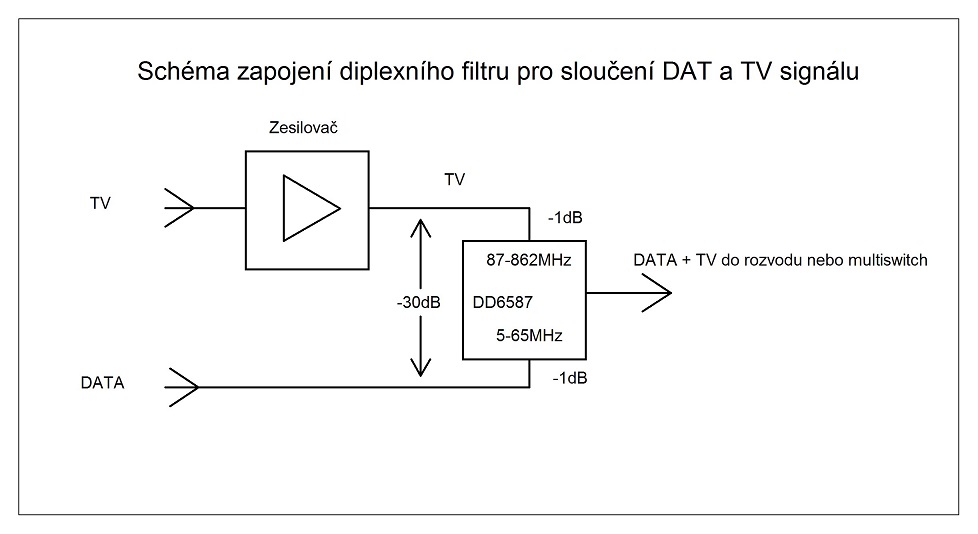

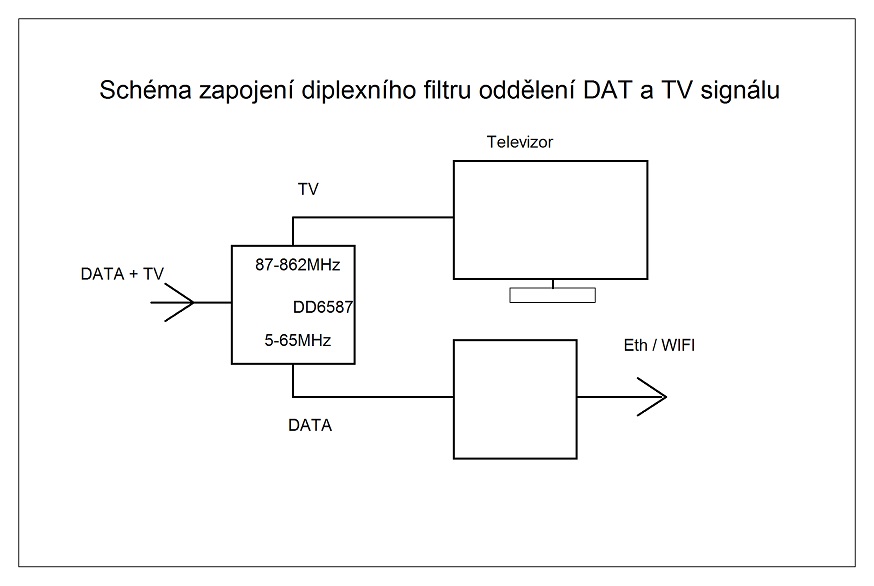

Slouží ke sloučení DAT a TV signálu na vstupu do koaxiální sítě a pak i k oddělení TV a DAT signálu v koncovém umístění před TV (výhodou je velmi nízký útlum pro průchozí signál -1dB a velmi vysoký oddělovací útlum mezi oběma vstupy

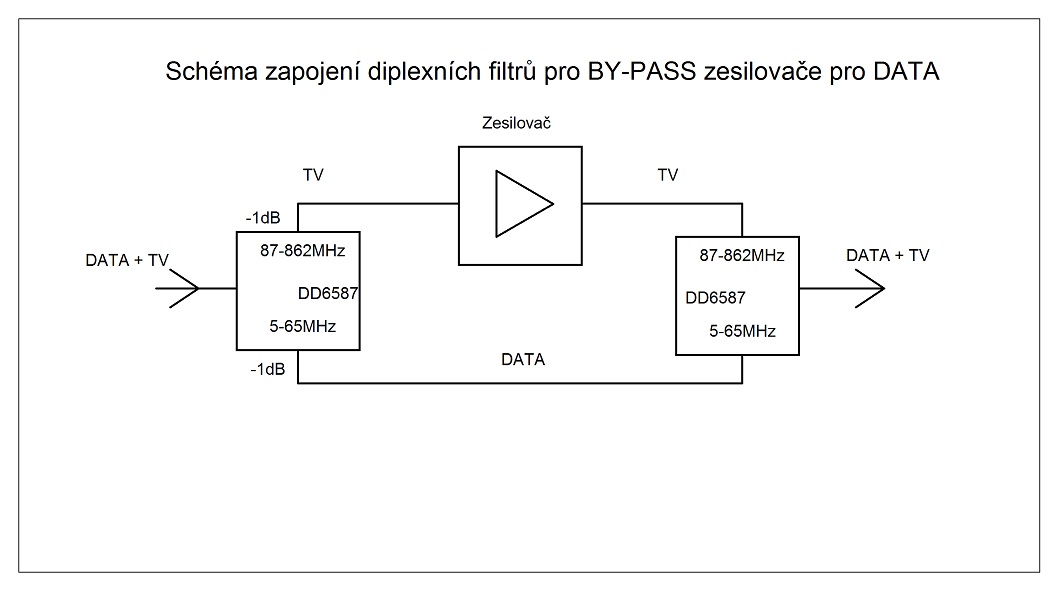

Vhodné i pro BY-PASS zesilovače ve stávající síti, který se širokopásmovým slučovačem nedá vůbec realizovat, protože by došlo k zavedení kladné zpětné vazby z výstupu zesilovače na vstup a tím k jeho nestabilitě - rozkmitání.

POZOR - nepoužívat pro satelitní rozvody, které operují na vyšších frekvencích (1-2GHz), určeno pro TV rozvody s DVBT a i DVBT2.

Technické parametry:
high quality housing with 3* F connectors
high isolation
low price

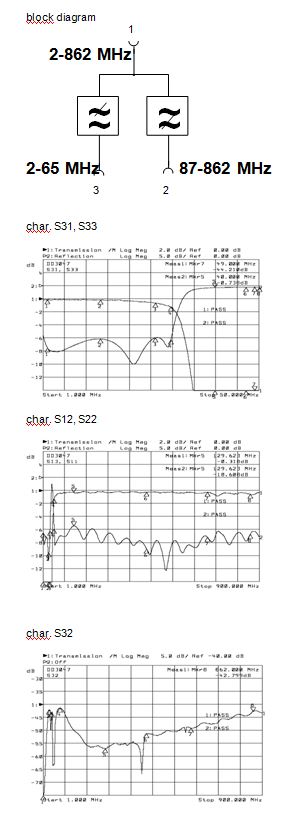

Insertion loss
2-87MHz 0,6dB ±0,2dB
110-170MHz 0,6dB max.
170-750MHz 0,7dB max.
750-870MHz 0,8dB max.

Return loss all ports
2-87MHz 20dB min.
110-870MHz 20dB -1,5dB/okt.

RFI shielding
4-1000MHz 100dB

Port 2-3 isolation
2-10MHz 55dB min.
10-100MHz 43dB min.
100-700MHz 48dB min.
700-870MHz 43dB min.
