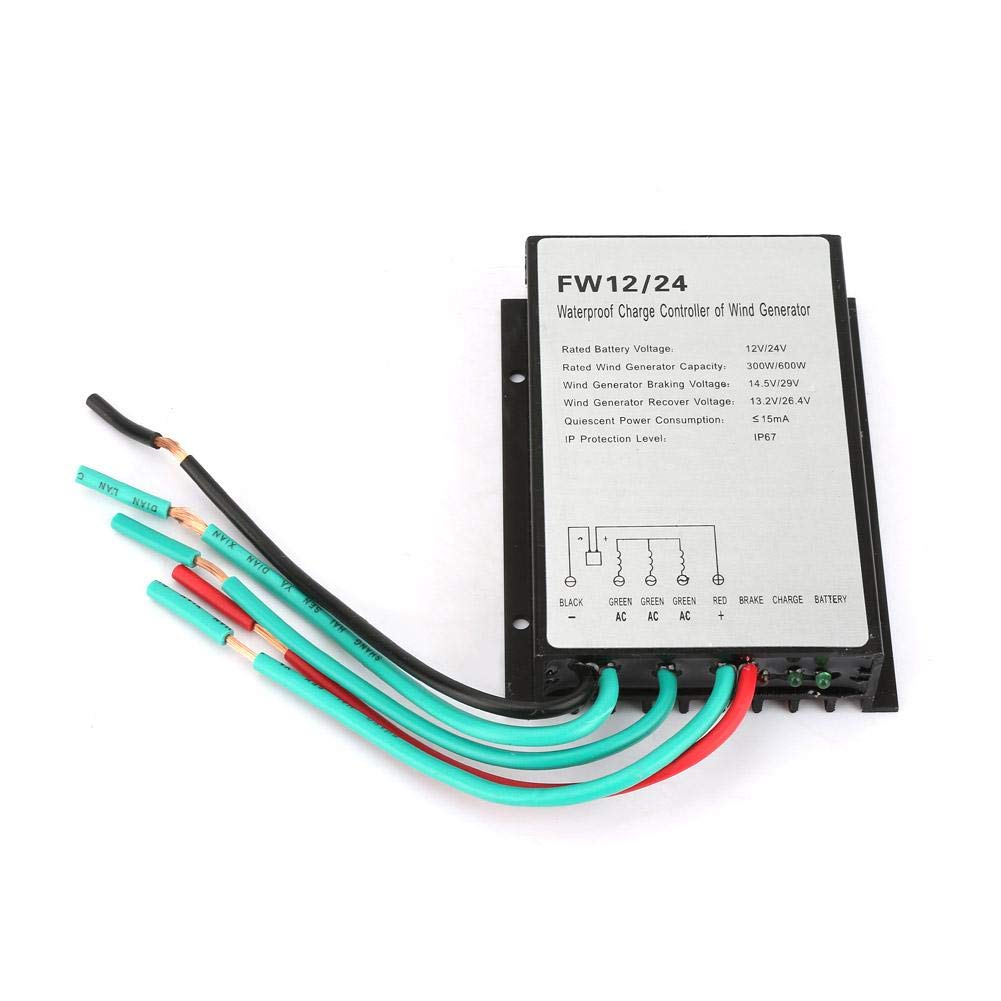

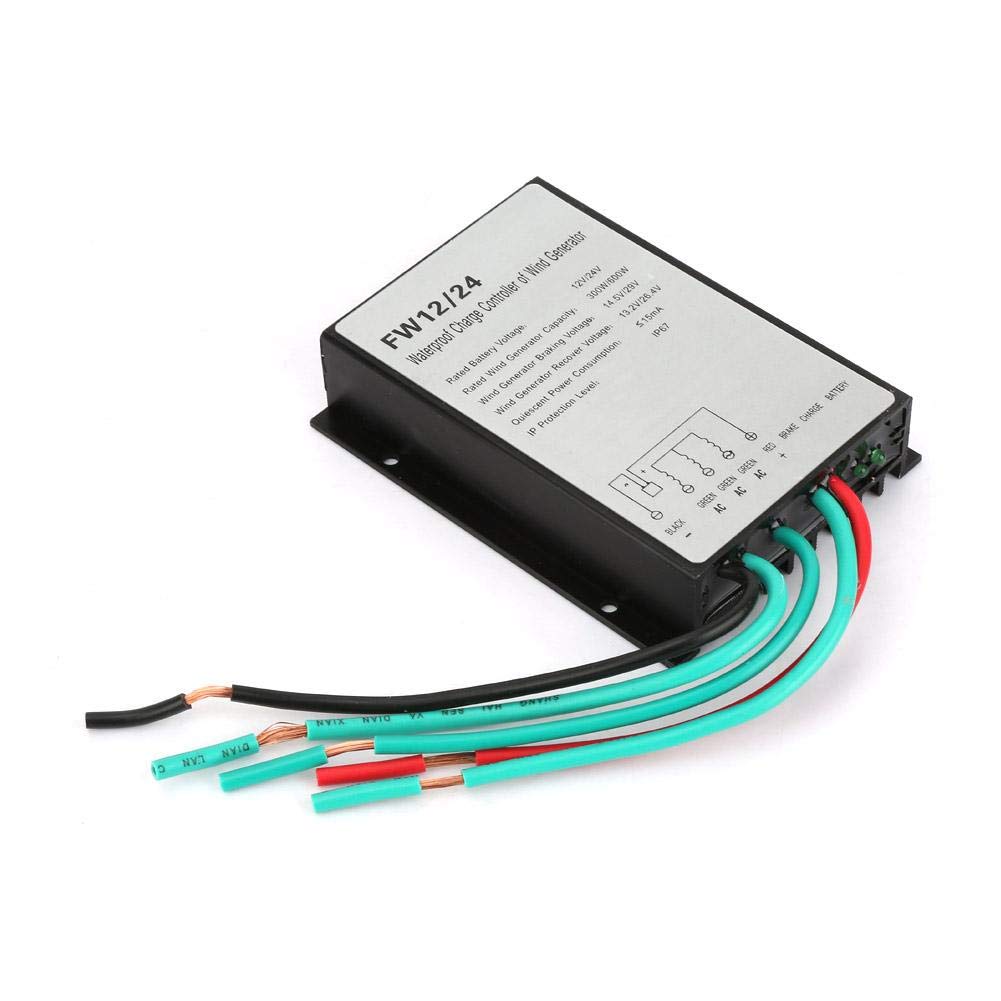

Regulátor větrné elektrárny FW12/24

Automatický regulátor nabíjení model FW12/24, určený pro větrné turbíny řady S.  Vodotěsný IP67.
Tento regulátor ovládá větrnou turbínu tak, aby automaticky nabíjela baterii. Když je baterie plná, zastaví se nabíjení z turbíny. Když napětí baterie poklesne na obnovovací napětí, turbína obnoví nabíjení baterie.

Obsah balení:
1x Regulátor větrné elektrárny FW12/24

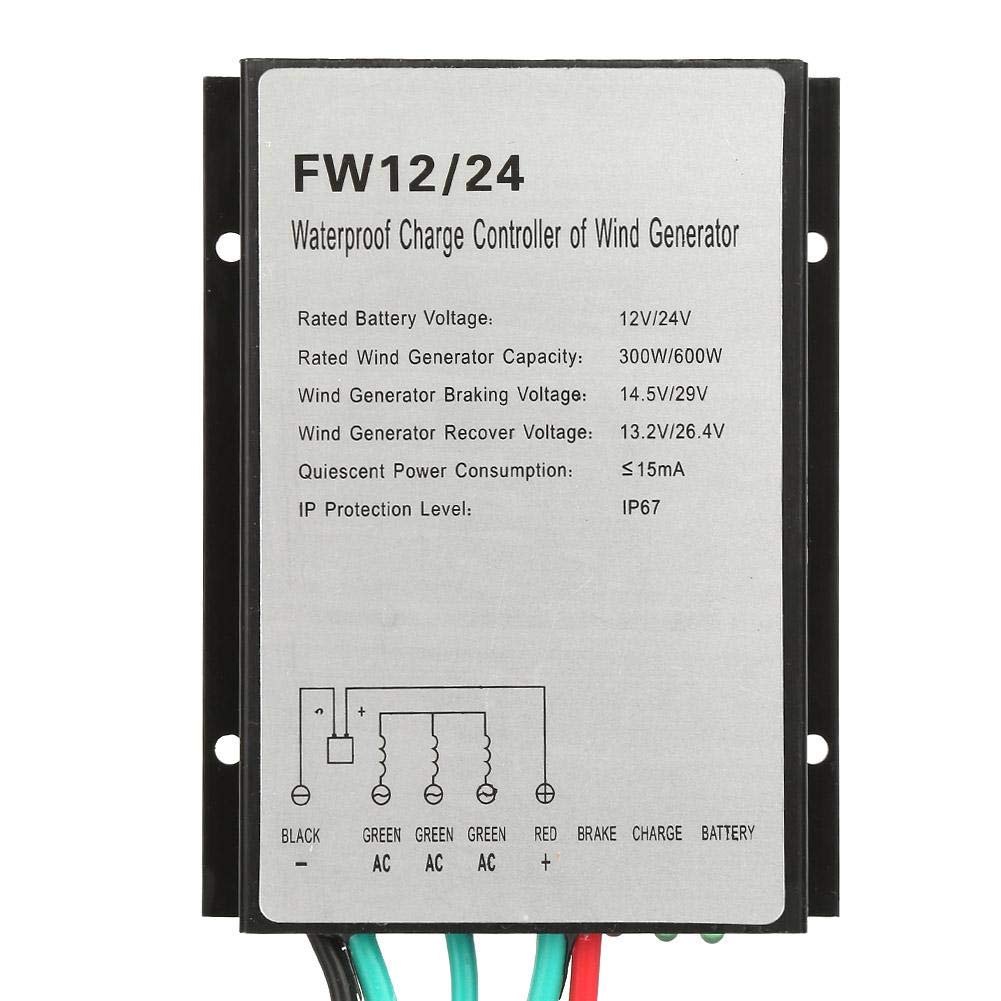

Technické parametry:

Maximální výkon podporovaný regulátorem: 300W / 600W.
Jmenovité napětí baterie: 12V / 24V.
Ochrana proti přebití: 14,5V / 29V.
Vypínací napětí baterie: 13,2V / 26,4V.
Ochrana: IP67.
Ochrana proti přebití.
Statická spotřeba energie: <15 mA.
Tři LED diody: baterie / nabíjení / brzda.

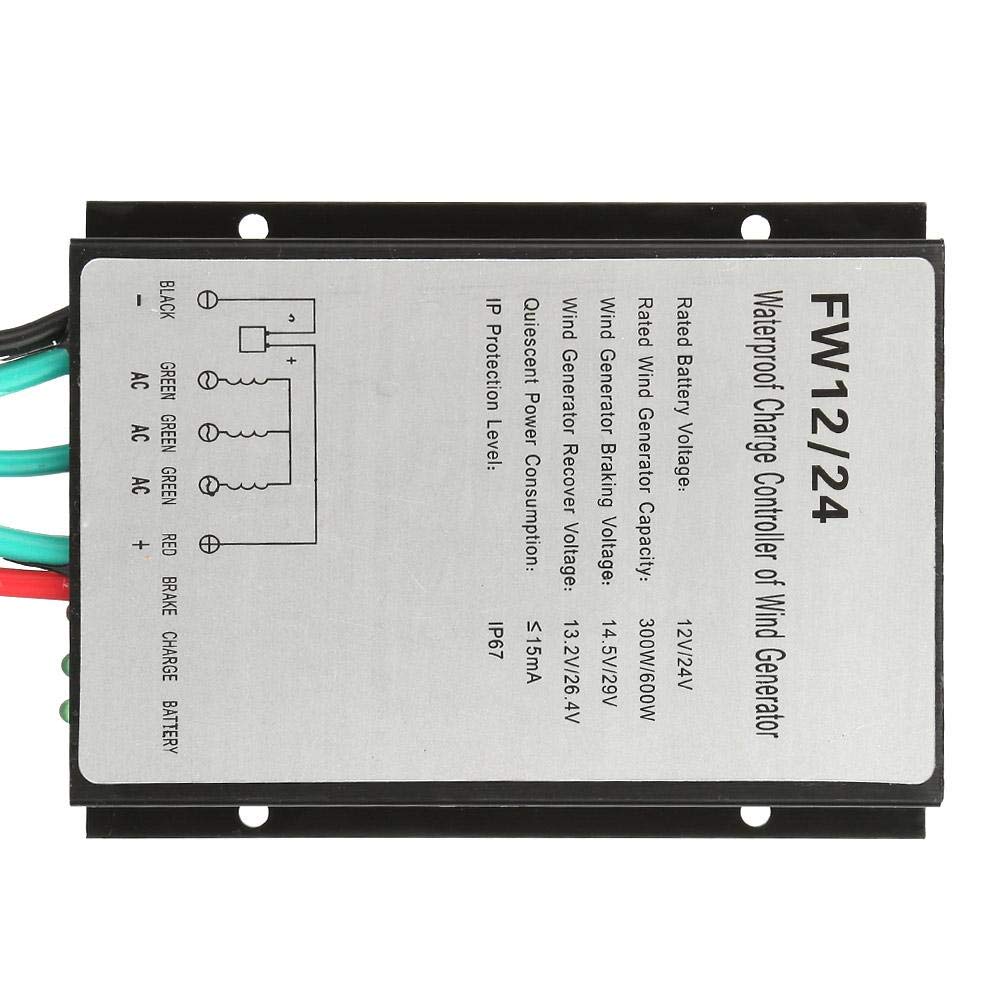

Pět vodičů: 2x baterie + 3x turbína.

Hmotnost: 350 g.

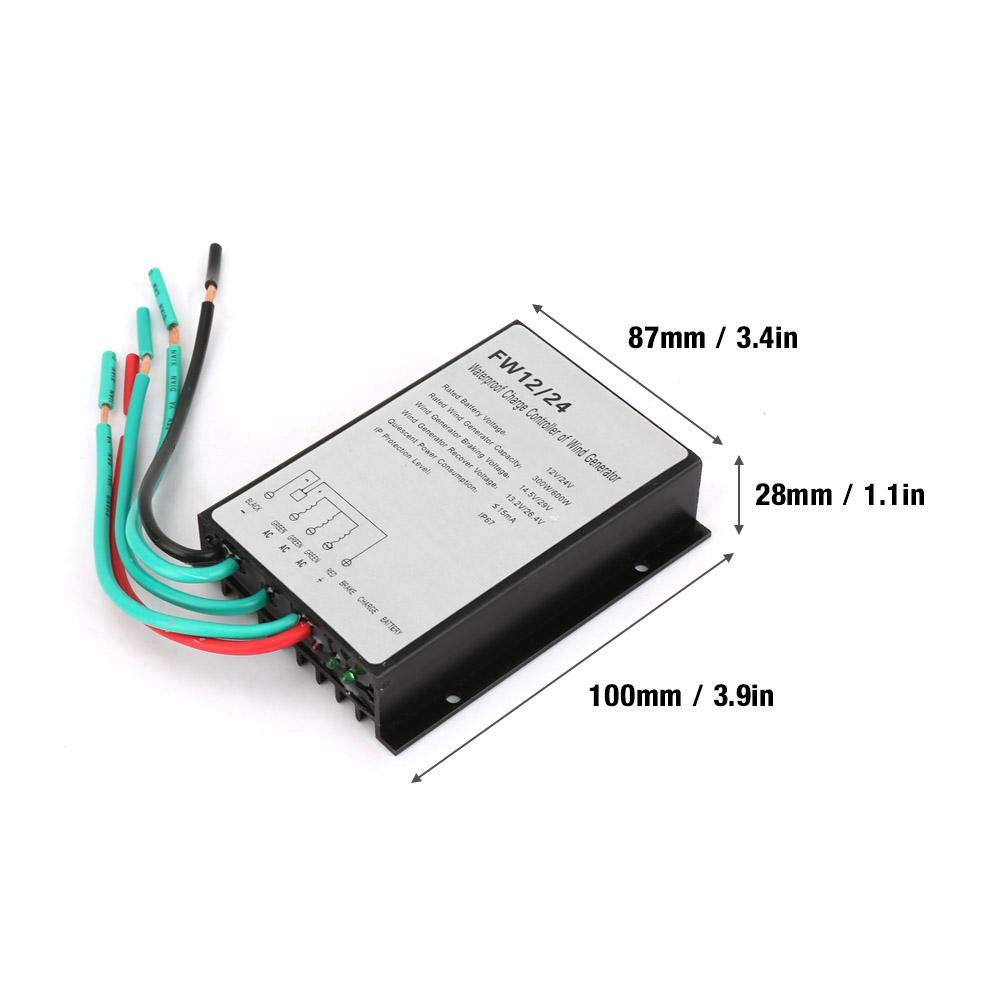

Rozměry (mm): 100x87x28
Rozsah pracovních teplot: -35 až + 75 stupňů

Postup zapojení:
1. Připojte kladný a záporný pól ke kladnému (červenému) a zápornému (černému) pólu baterie.
2. Připojte třífázové výstupní napětí větrné turbíny ke svorce třífázového vstupu (zelená linka) ventilátoru řídicí jednotky.

Poznámka:
1. Ověřte, zda výstupní napětí větrné turbíny odpovídá jmenovitému napětí baterie.
2. Pořadí zapojení: nejdříve připojte kladný a záporný pól baterie, poté připojte třífázový napěťový výstup větrné elektrárny

POZOR:
Připojte baterii a větrnou elektrárnu k regulátoru přesně podle pokynů. Pokud je polarita obrácena nebo je připojena nesprávná poloha, systém bude fungovat neobvykle a dokonce může způsobit úplné poškození ovladače.
