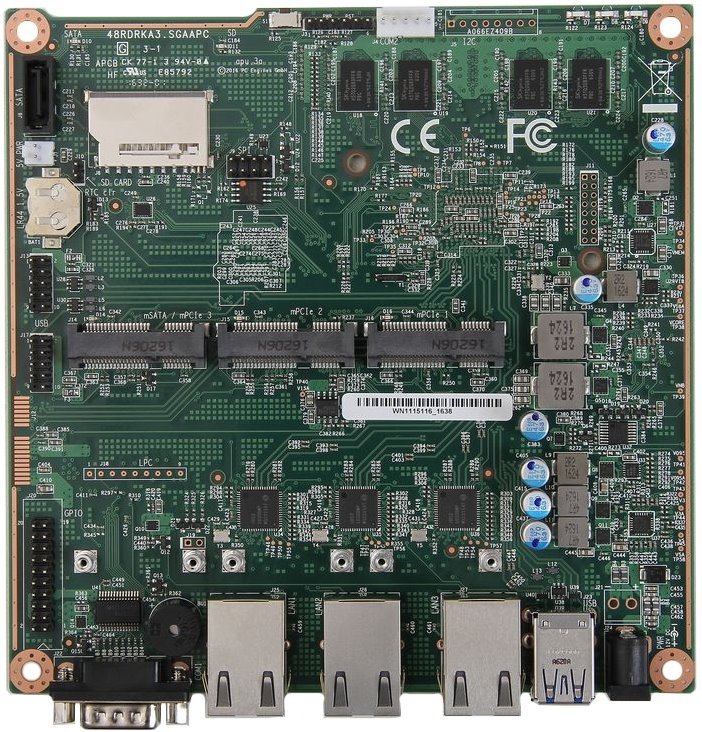

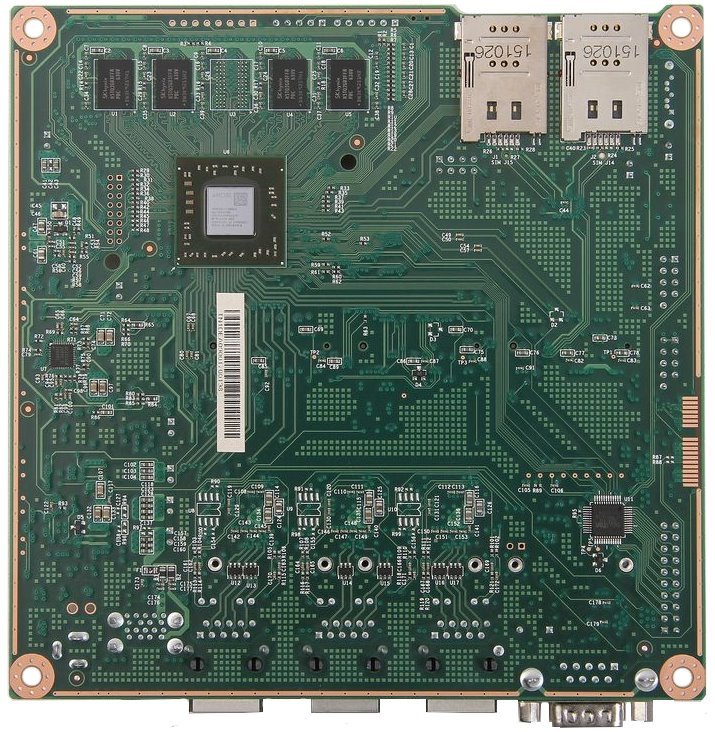

PC Engines APU.3D4 system board, GX-412TC quad code, 4GB RAM, 3 GigE, 3 miniPCI-e (1 mSata)

Díky modulární architektuře Alixu lze tento kousek hardware použít na více než 50 různých aplikacích v oblasti zabudovaných zařízení, jak širokopásmový management, tak bezpečnostní aplikace (firewall) a routování. Desky mohou být též osazeny v multimediálních aplikacích stejně dobře jako na bezdrátových bodech nebo VPN bránách. Všechny modely Alix jsou kompatibilní s operačním systémem Mikrotik.

APU3C4 je verze zaměřená pro použití v situacích s využitím dvou 3G/LTE modemů. Sloty sim mohou být ovládány přes GPIO a je možné mezi nimi povolit i failover to dvou různých sítí a to i v případě použití jen jednoho modemu. Další featurou je regulérní PCI express slot na boku boardu.
Rozdíl oproti revizi A

The pinout on USB header J13 is wrong. Fixed in apu3b version.

Specifikace:
   CPU: AMD Embedded G series GX-412TC, 1 GHz quad Jaguar core with 64 bit and AES-NI support, 32K data + 32K instruction cache per core, shared 2MB L2 cache.
   DRAM: 2 or 4 GB DDR3-1333 DRAM
   Storage: Boot from SD card (internal sdhci controller), external USB or m-SATA SSD. 1 SATA + power connector. mSATA is shared with miniPCI express.
   12V DC, about 6 to 12W depending on CPU load. Jack = 2.5 mm, center positive
   Connectivity: 3 Gigabit Ethernet channels (Intel i211AT)
   I/O: DB9 serial port, 2 USB 3.0 external + 4 USB 2.0 internal, three front panel LEDs, pushbutton
   Expansion: 3 miniPCI express (J14 USB or mSATA, with SIM; J15 USB only, with SIM; J16: full miniPCI express, but no SIM, intended for wifi). GPIO header, optional I2C bus, COM2 (3.3V RXD / TXD).
   Board size: 6 x 6" (152.4 x 152.4 mm) - same as apu1d, alix2d13 and wrap1e.
   Firmware: coreboot (please contact support@pcengines.ch for source code if desired).
   Cooling: Conductive cooling from the CPU to the enclosure using a 3 mm alu heat spreader (included).


Technické parametry

Fyzické charakteristiky
Hloubka [mm]:   153
Šířka [mm]:   153
Výška [mm]:   20

Hardware
RAM [MB]:   4096
CPU:   AMD Embedded G series GX-412TC
Frekvence CPU [MHz]:   1000

Konektory a rozhraní
Počet mSata konektorů:   1 (miniPCI-e / mSATA Combo)
Počet portů USB 2.0:   4 (4x PIN out)
Počet portů USB 3.0:   2
Sériový port:   RS232
Slot na paměťové karty:   SD
Rychlosti LAN:   (3) 10/100/1000Mbps
Gigabit LAN:   Ano
Počet miniPCI-e slotů:   2 + 1 (miniPCI-e / mSATA Combo)
Počet SIM slotů:   2

Napájení
Max. spotřeba energie [W]:   12
Napájení přes konektor/svorkovnici:   12V DC
