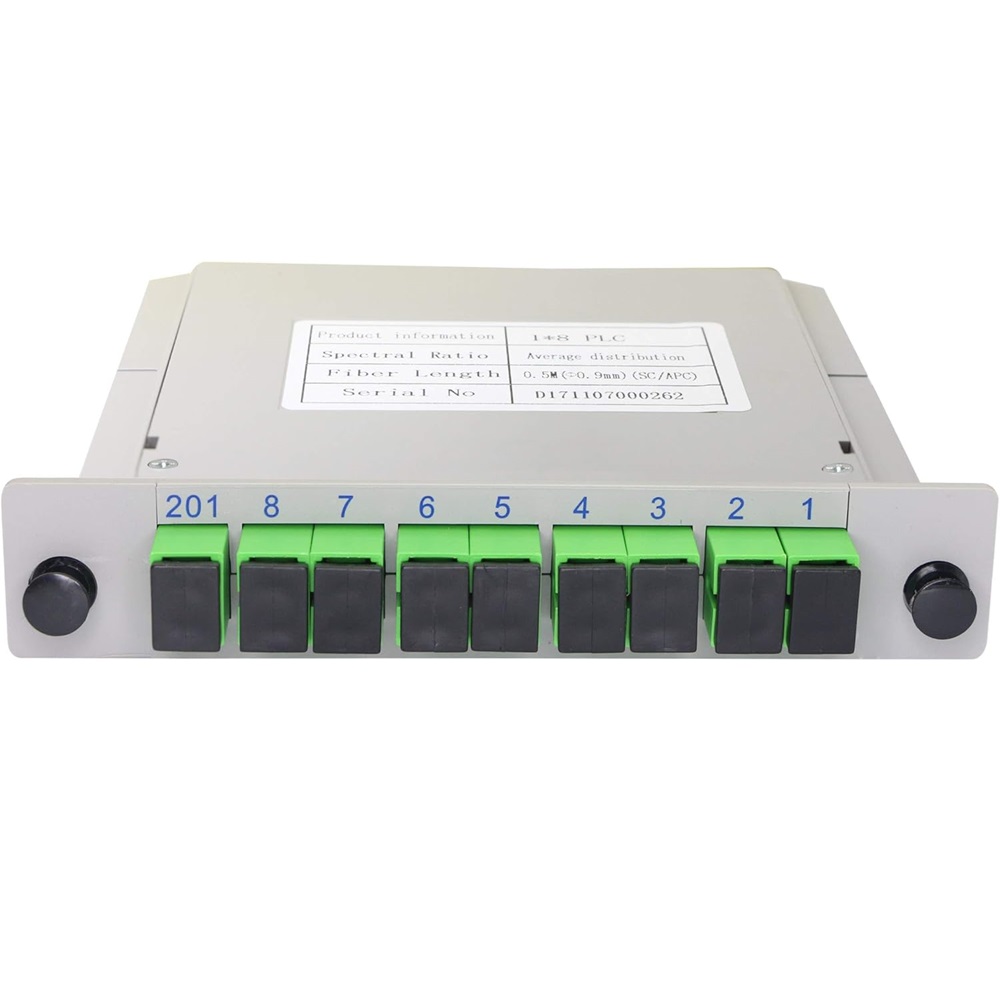

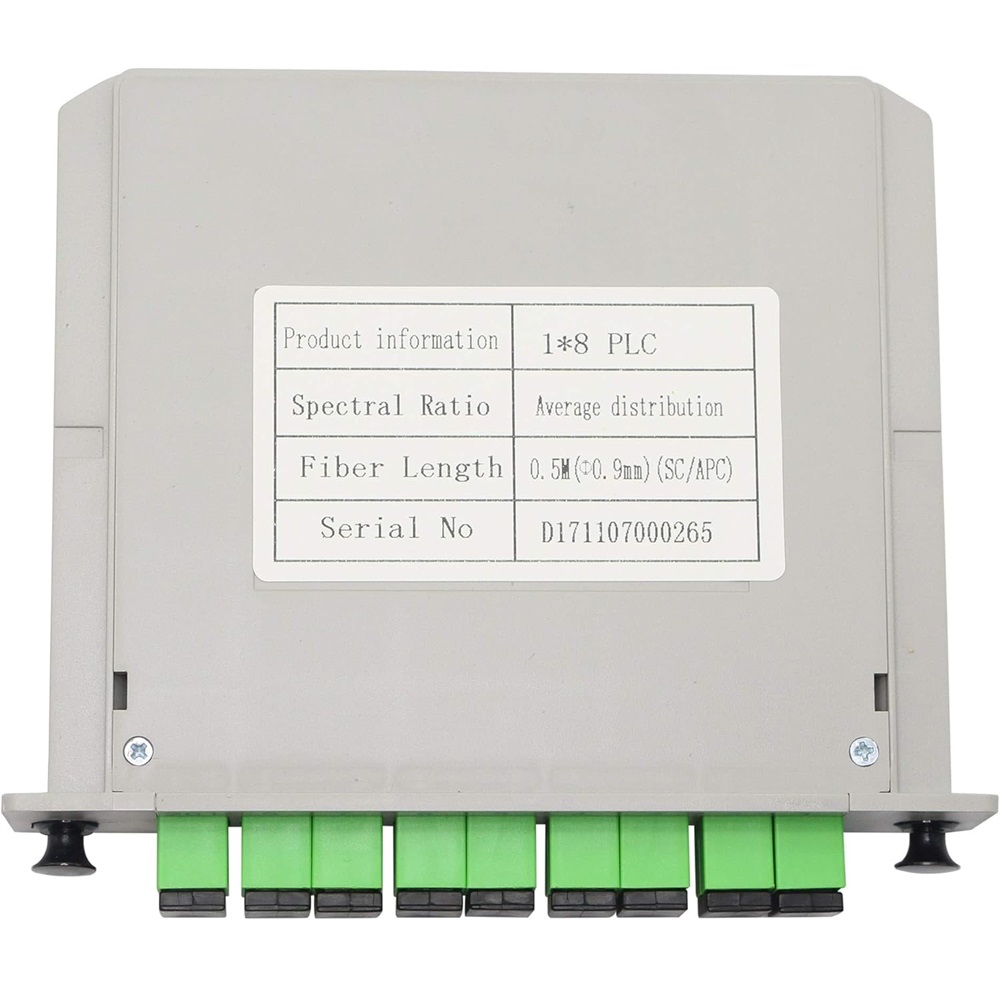

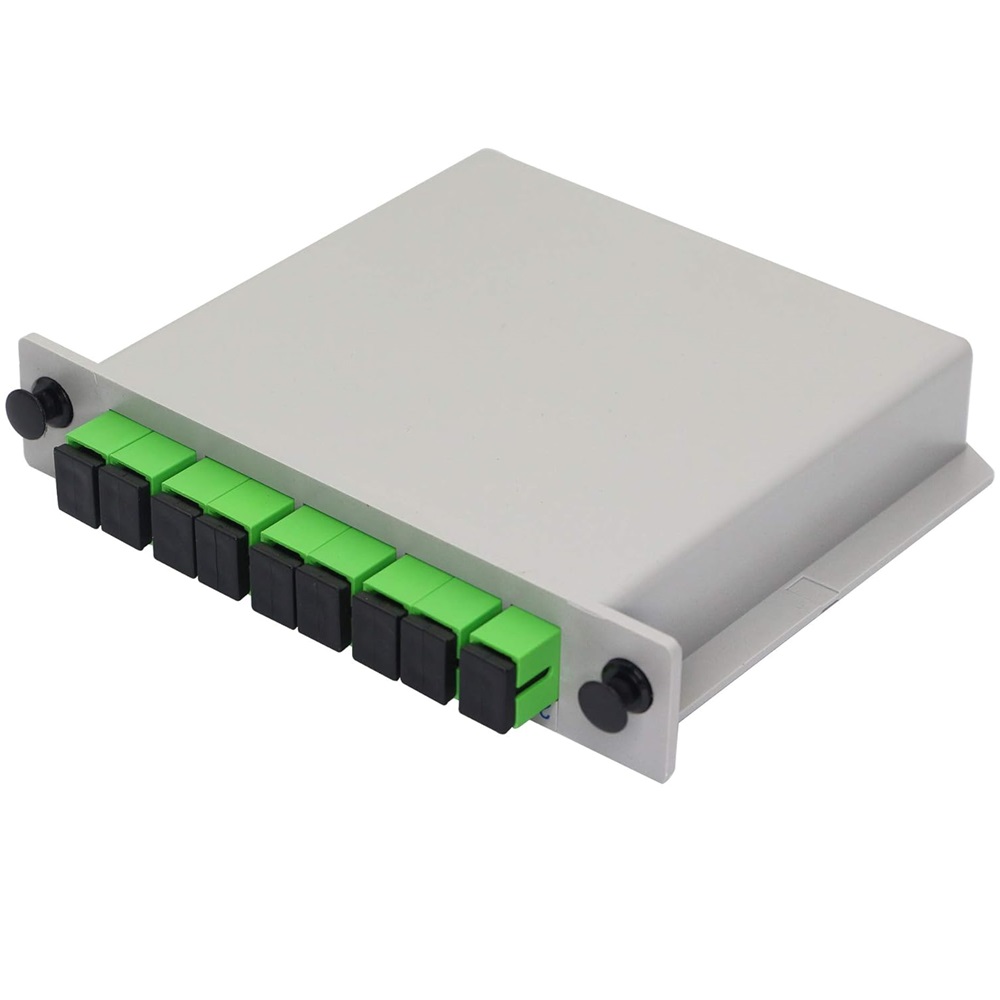

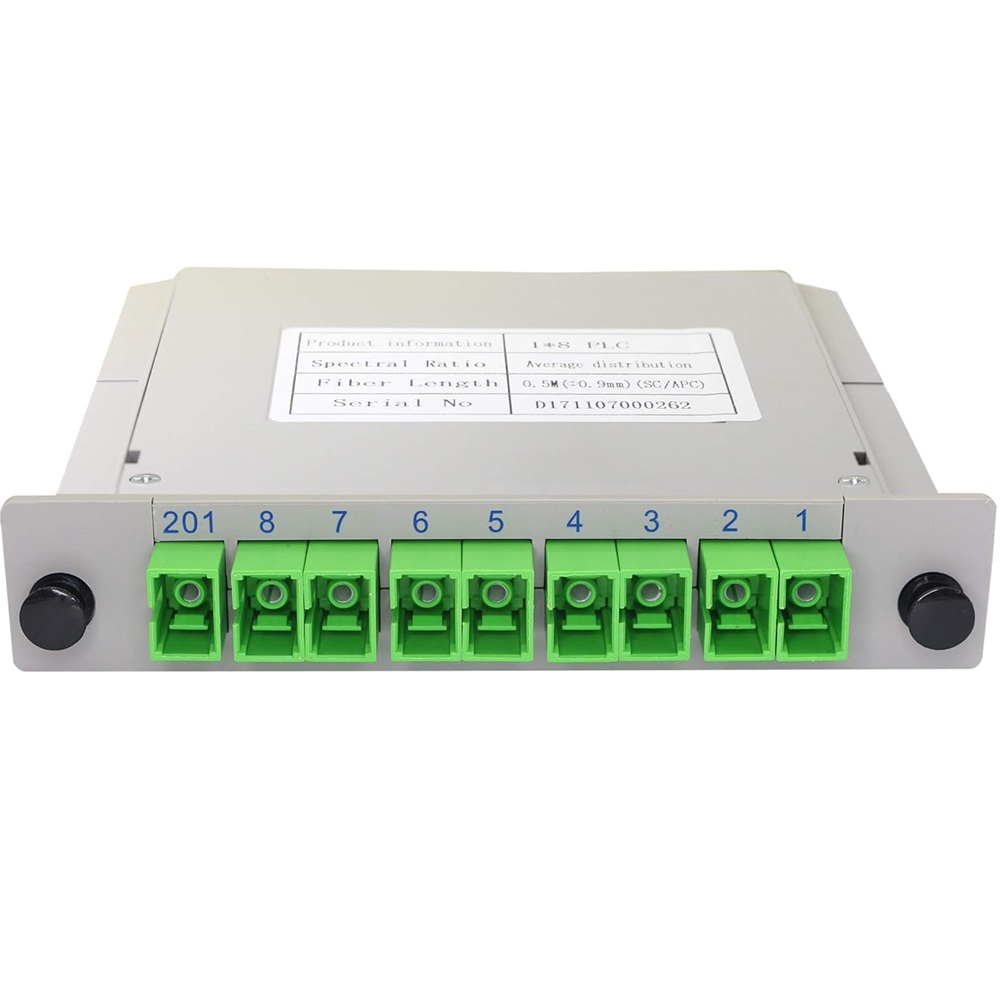

Modulový PLC splitter PLC-IM-1X8-SC-APC, G657A, 1:8, SC/APC

PLC Splitter 1X8 se vyznačuje malými rozměry, vysokou spolehlivostí, širokým rozsahem provozních vlnových délek a dobrou rovnoměrností mezi jednotlivými kanály a PLC Splitter 1X8 se široce používá v sítích PON k realizaci rozdělení výkonu optického signálu. Produkt splňuje požadavky GR-1209-CORE a GR-1221-CORE.

PLC splitter (Planar Lightwave Circuit splitter) je zařízení používané v optických komunikačních sítích k rozdělení optického signálu do více větví. Je to pasivní zařízení, což znamená, že nepotřebuje napájení nebo elektronické komponenty k rozdělení signálu. PLC splittery jsou často používány v pasivní optické síti (PON - Passive Optical Network), která je běžně využívána v telekomunikacích a širokopásmových přístupech k internetu.

Princip fungování PLC splitteru spočívá v rozdělení optického signálu pomocí integrované optické cesty na křemíkovém substrátu. Tato cesta je vytvořena technikou planární vlnovodové struktury, což znamená, že světelné vlny jsou usměrňovány a rozdělovány na různé větve nebo porty. Typicky se PLC splittery vyrábějí ve formě modulů s určitým počtem výstupních portů, jako jsou 1x2, 1x4, 1x8, 1x16, atd., kde první číslo označuje jednu vstupní cestu a druhé číslo označuje počet výstupních portů.

PLC splittery jsou cenově efektivní a nabízejí nízkou ztrátu signálu, což je důležité pro zachování kvality přenosu dat v optických sítích. Jsou široce využívány v optických přístupových sítích pro distribuci signálu od jednoho zdroje na více příjemců.

Vlastnosti
Nízký vložný útlum a nízká PDL
Různé vazební poměry
Vysoká spolehlivost a stabilita
Vysoký počet kanálů
Široký rozsah vlnových délek


Parametry
Dělící poměr: 1:8
Pracovní vlnová délka (nm): 1260~1650
Typ vlákna: G657A
Vložné ztráty (dB)(P/S Grade): 10,2/10,5
Rovnoměrnost ztrát (dB): 0,8
Zpětná ztráta (dB): 55
Ztráty závislé na polarizaci (dB): 0,2
Směrovost (dB): 55
Ztráty závislé na vlnové délce (dB): 0,3
Teplotní stabilita (-40~85 °C) (dB): 0,4
Provozní teplota (°C): -40~85
Teplota skladování (°C): -40~85
Rozměry modulu (mm): 100×80×10
