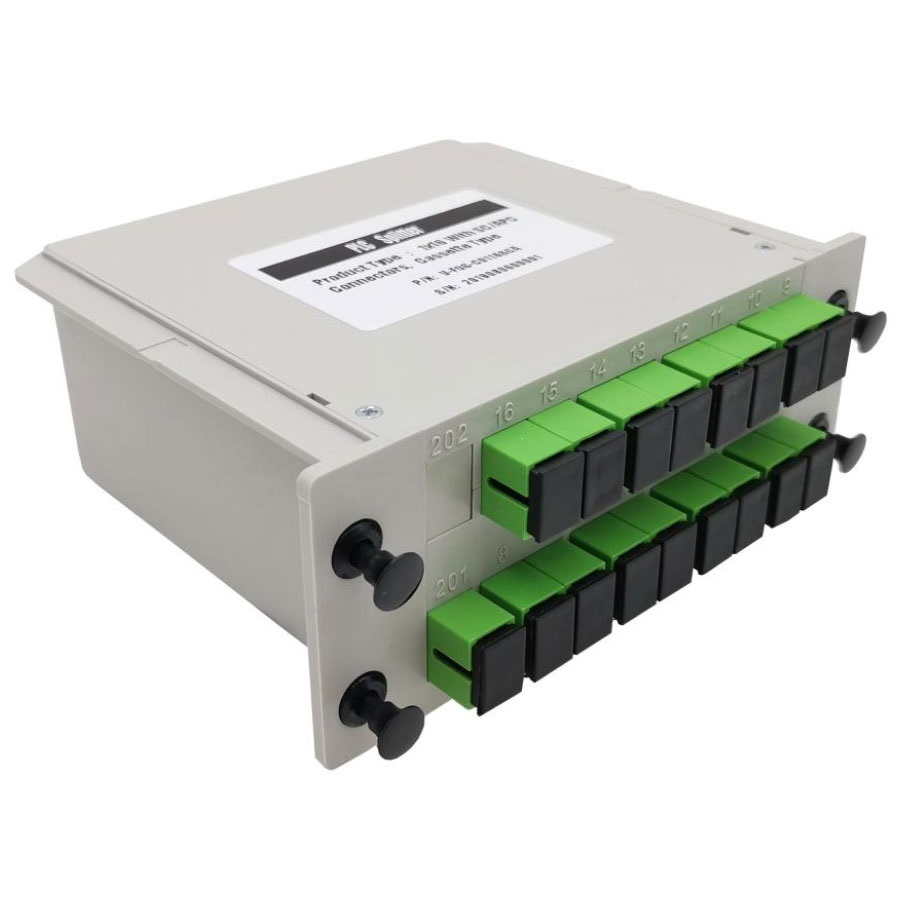

Modulový PLC splitter PLC-IM-1X16-SC-APC, G657A, 1:16, SC/APC

PLC splitter (Optický vláknový rozdělovač) je typ optického zařízení pro řízení výkonu, které je vyrobeno pomocí technologie křemíkového optického vlnovodu. PLC Splitter 1X16 se vyznačuje malými rozměry, vysokou spolehlivostí, širokým rozsahem provozních vlnových délek a dobrou rovnoměrností mezi jednotlivými kanály. Produkt splňuje požadavky GR-1209-CORE a GR-1221-CORE.

PLC splitter (Planar Lightwave Circuit splitter) je zařízení používané v optických komunikačních sítích k rozdělení optického signálu do více větví. Je to pasivní zařízení, což znamená, že nepotřebuje napájení nebo elektronické komponenty k rozdělení signálu. PLC splittery jsou často používány v pasivní optické síti (PON - Passive Optical Network), která je běžně využívána v telekomunikacích a širokopásmových přístupech k internetu.

Princip fungování PLC splitteru spočívá v rozdělení optického signálu pomocí integrované optické cesty na křemíkovém substrátu. Tato cesta je vytvořena technikou planární vlnovodové struktury, což znamená, že světelné vlny jsou usměrňovány a rozdělovány na různé větve nebo porty. Typicky se PLC splittery vyrábějí ve formě modulů s určitým počtem výstupních portů, jako jsou 1x2, 1x4, 1x8, 1x16, atd., kde první číslo označuje jednu vstupní cestu a druhé číslo označuje počet výstupních portů.

PLC splittery jsou cenově efektivní a nabízejí nízkou ztrátu signálu, což je důležité pro zachování kvality přenosu dat v optických sítích. Jsou široce využívány v optických přístupových sítích pro distribuci signálu od jednoho zdroje na více příjemců.

Vlastnosti
Nízký vložný útlum a nízká PDL
Různé vazební poměry
Vysoká spolehlivost a stabilita
Vysoký počet kanálů
Široký rozsah vlnových délek


Parametry
Dělící poměr: 1:16
Pracovní vlnová délka (nm): 1260~1650
Typ vlákna: G657A
Vložné ztráty (dB)(P/S Grade): 13,5/13,7
Rovnoměrnost ztrát (dB): 1,2
Zpětná ztráta (dB): 55
Ztráty závislé na polarizaci (dB): 0,25
Směrovost (dB): 55
Ztráty závislé na vlnové délce (dB): 0,5
Teplotní stabilita (-40~85 °C) (dB): 0,5
Provozní teplota (°C): -40~85
Teplota skladování (°C): -40~85
Rozměry modulu (mm):
