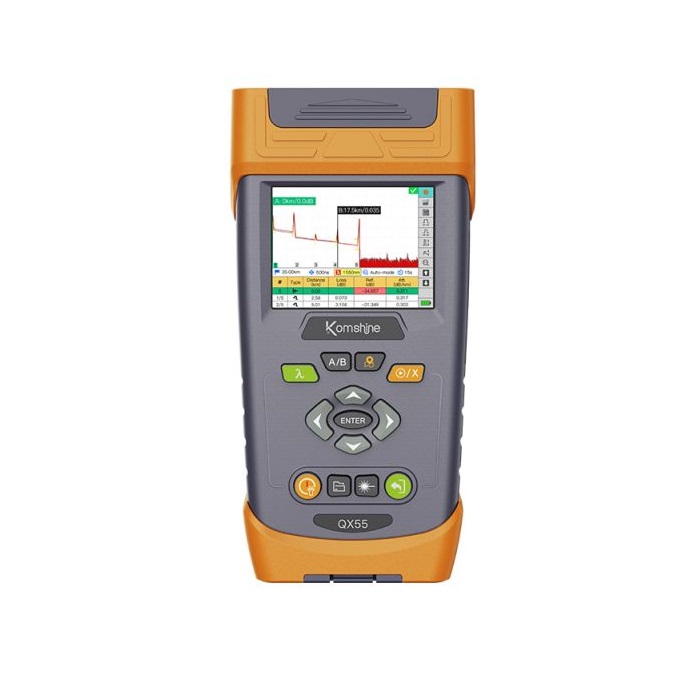

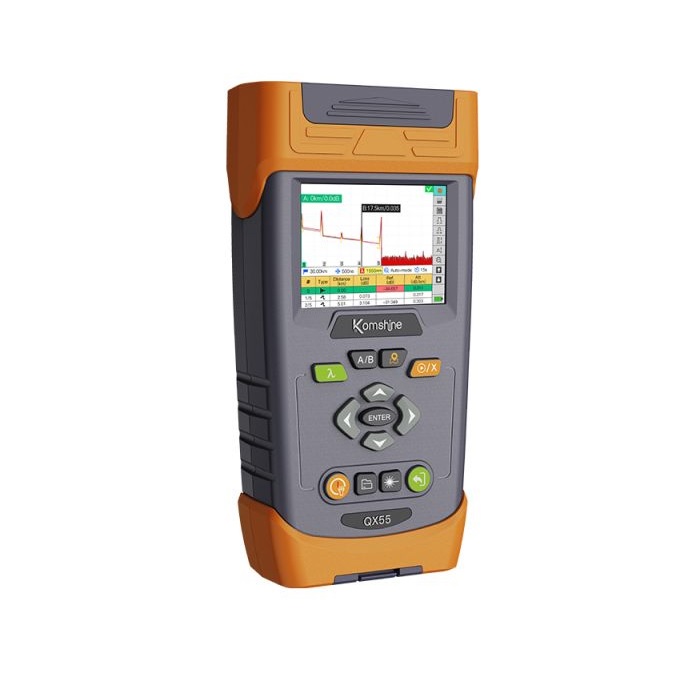

Komshine QX55-S Single-mode mini OTDR QX55

OTDR KOMSHINE QX55-S je určen pro testování SM optických tras na vlnových délkách 1310/1550 nm.

Tento multifunkční nástroj obsahuje v jednom přístroji 5 nástrojů pro testování.
OTDR
Power Meter
Stabilizovaný zdroj světla
Visual Fault locator

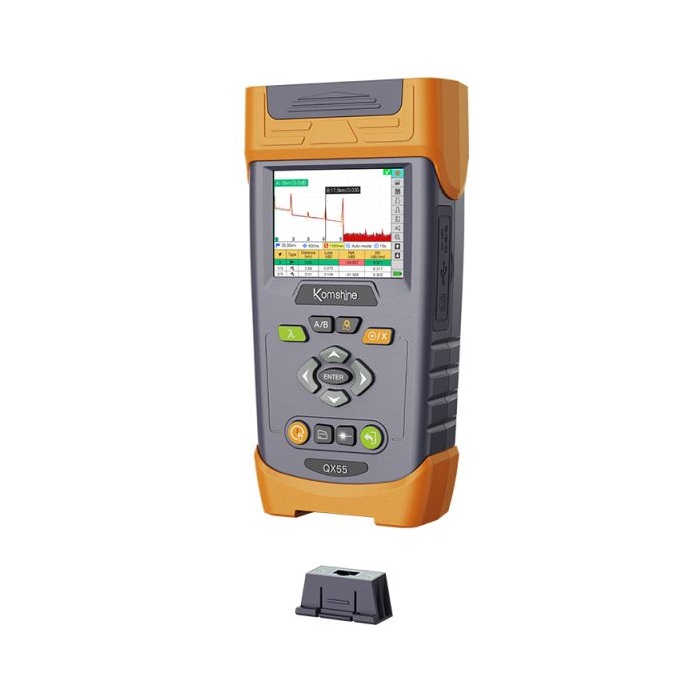

Ethernet tester


Vlastnosti:
Testování páteřních sítí
Testování přístupových sítí
Testování FTTx/PON přes splittery
Kompaktní, robustní, lehké
Nový design uživatelského rozhraní
Dynamický rozsah 32dB
1m Event dead zone

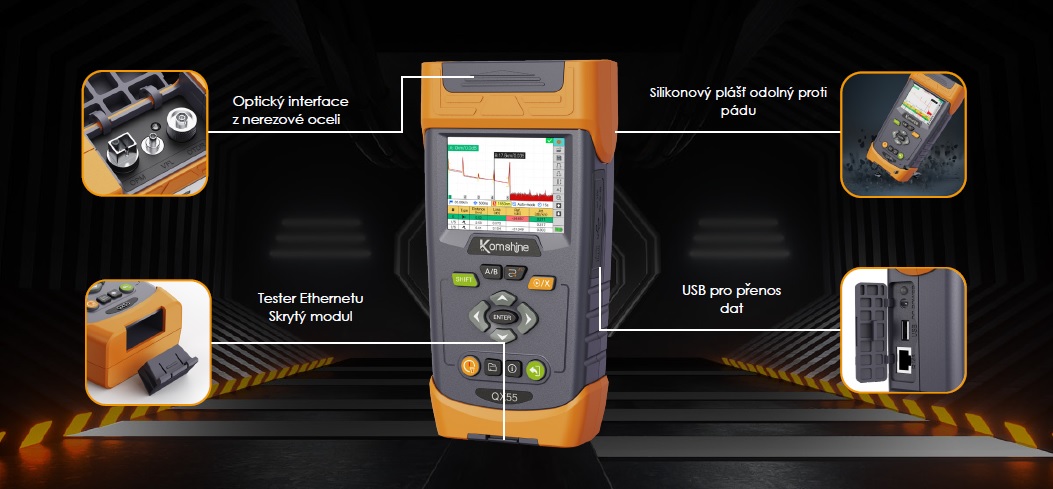

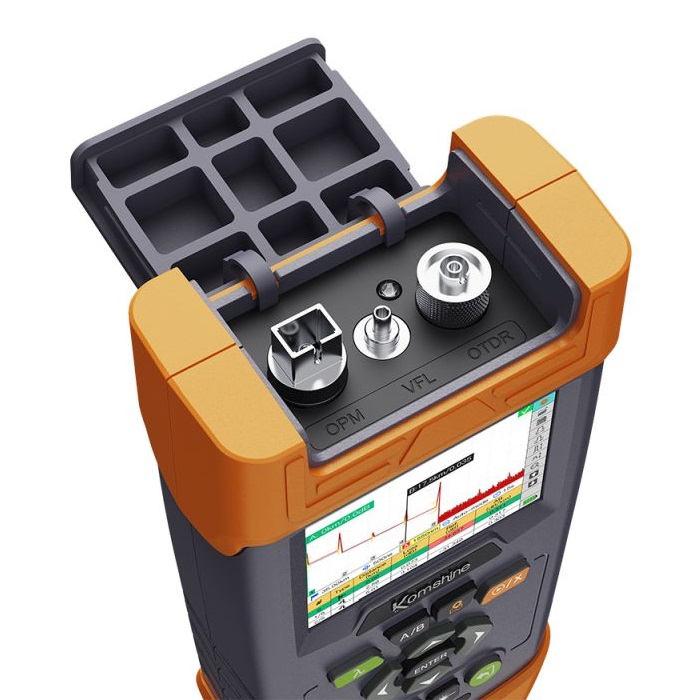

Integrovaný OPM, SLS, VFL,RJ45
Funkce posouzení vyhověl/nevyhověl
Simultánní testování 2 vlnových délek

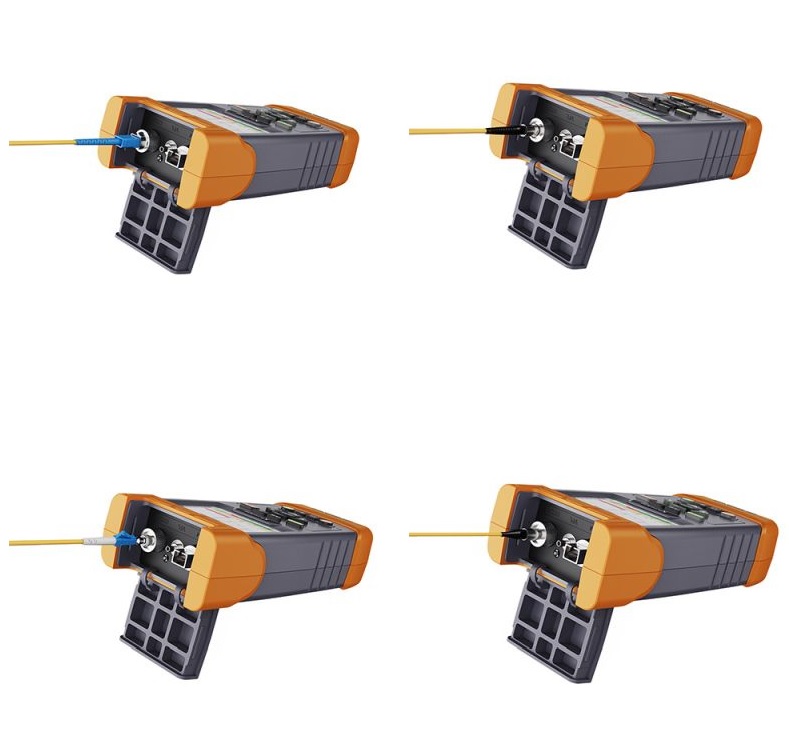

Rozhraní: SC/UPC



Čtyři režimy testování
- Test v reálném čase
Monitoruje informace o trase, ale neanalyzuje informace i událostech.
- Průměrový test
Měření s pevným časem, výsledky a informace o událostech budou analyzovány po měření.
- Inteligentní automatika
Vhodné pro začátečníky
- Manuální expertní mód
Zvolte manuální režim pro pokročilé testování

Specifikace:

Vlnová délka (nm) SM 1310/1550
Dynamický rozsah (dB) 32/30
Počet optických rozhraní 1
Applicable fiber SM (ITU-T G.652)
Rozsah vzdáleností (km) 0.5,1,2,5,10,20,35,50,75,100,150,200
Délka pulsu (ns) 5,10,20,50,100,200,500,1000,2000,10000,20000
Event dead zone*1 (m) 1
Útlumová zóna*2 (m) 3,5
Počet vzorkovacích bodů Max. 80 000
Rozlišení vzorku Min.0.04m
Přesnost měření vzdálenosti ±(0.75 m + Measurement distance × 2 × 10-5 + Sampling resolution)
Přesnost měření útlumu ±0.03 dB/dB
Přesnost měření zpětného odrazu ±2 dB
