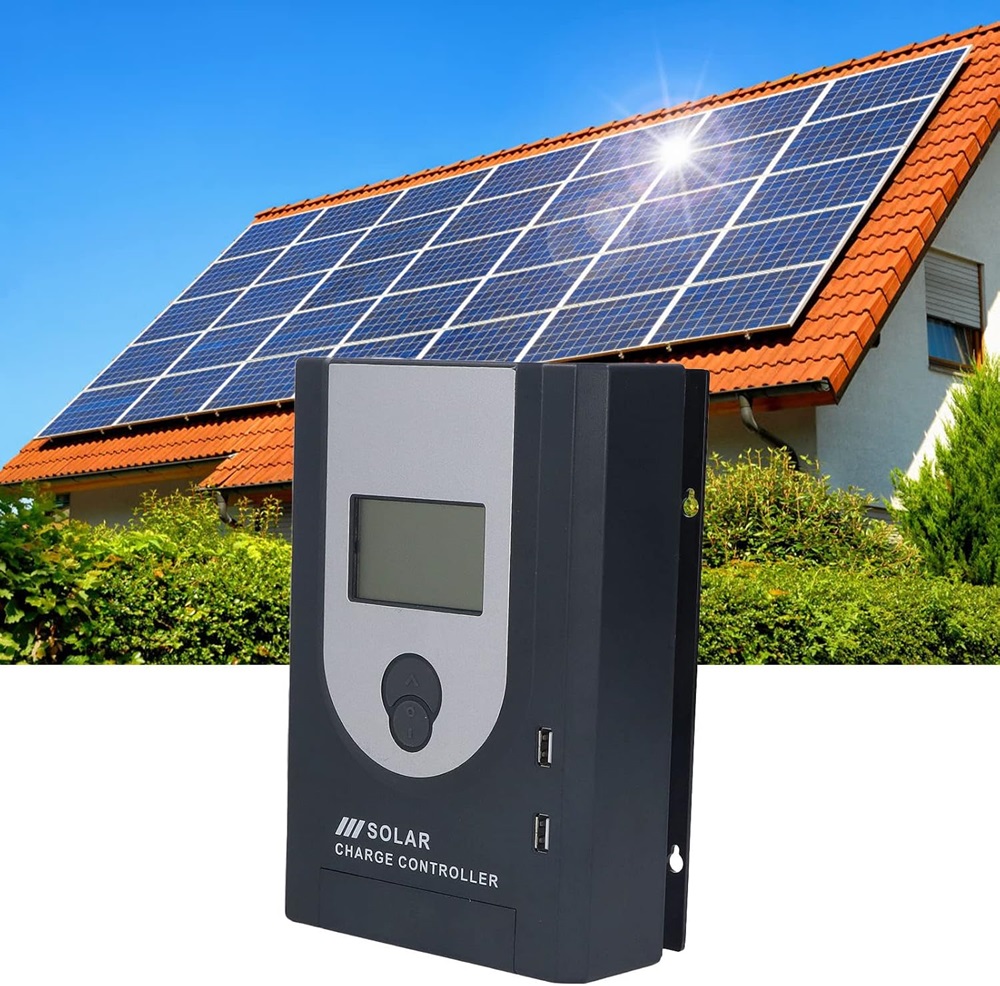

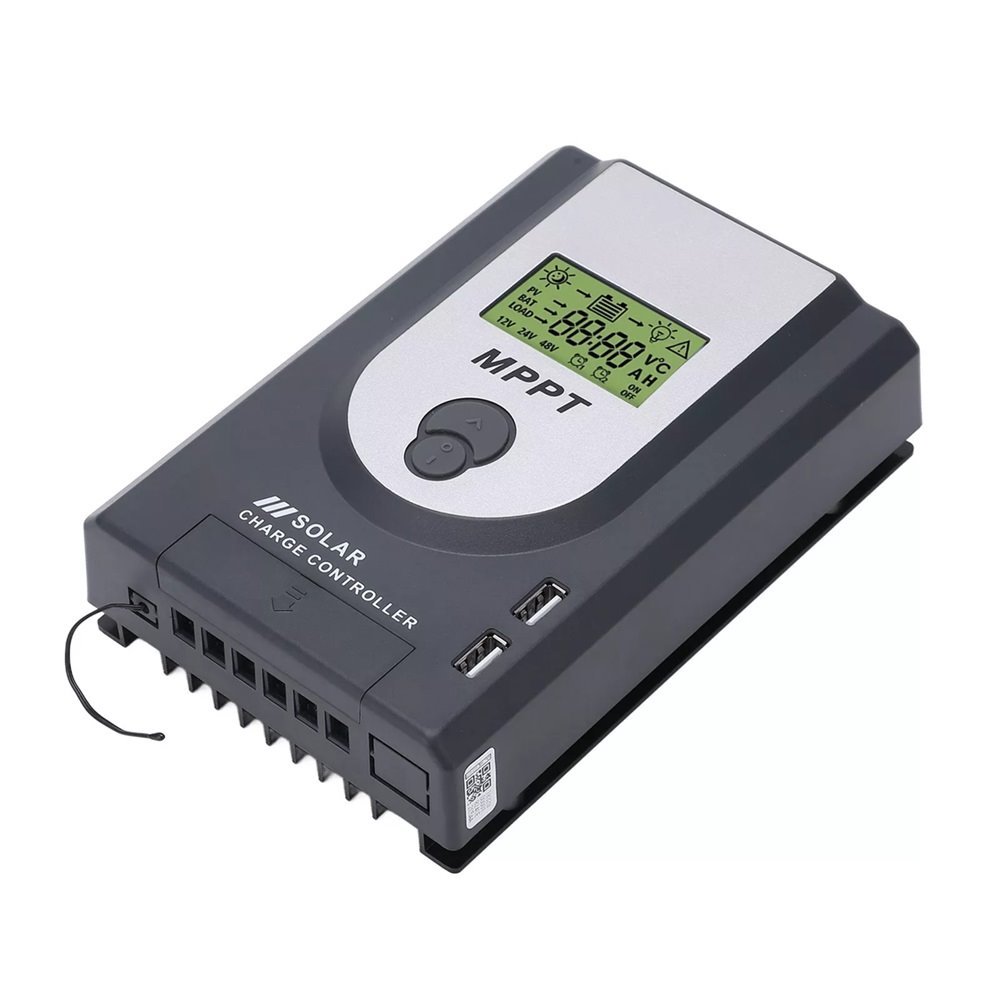

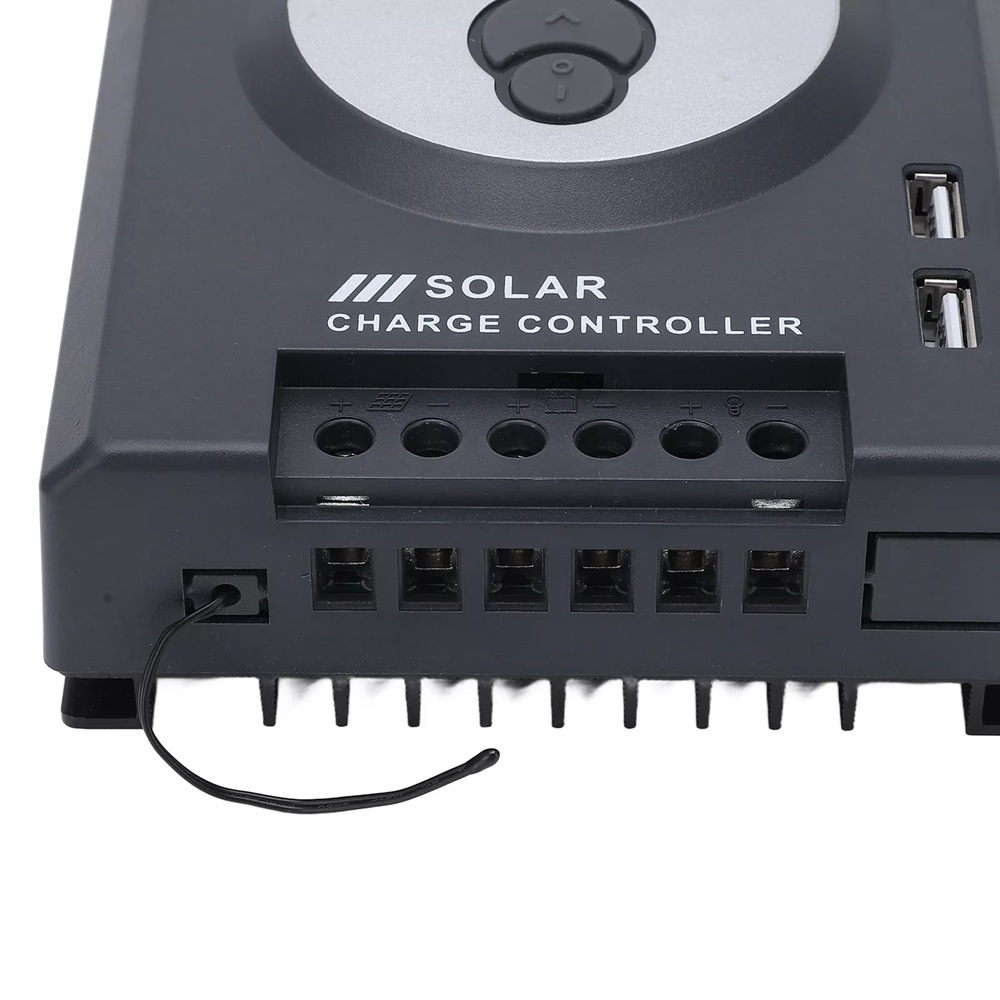

Carspa MH-P2420 solární MPPT regulátor 12/24V, 20A, vstup 60V

Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie.

Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.


Parametry produktu:

Systémové napětí: 12–24 V
Max. nabíjecí proud: 20 A
Použitelné baterie: Pb AGM,Pb AGM GEL, Pb liquid, LiFePO4
Max. výkon FV panelů: 260 W (520W-24V) pro maximální využití regulátoru.
Max. napětí FV panelu: 60 V (-20°C), 92V(+25°C
Vlastní spotřeba: <50 mA

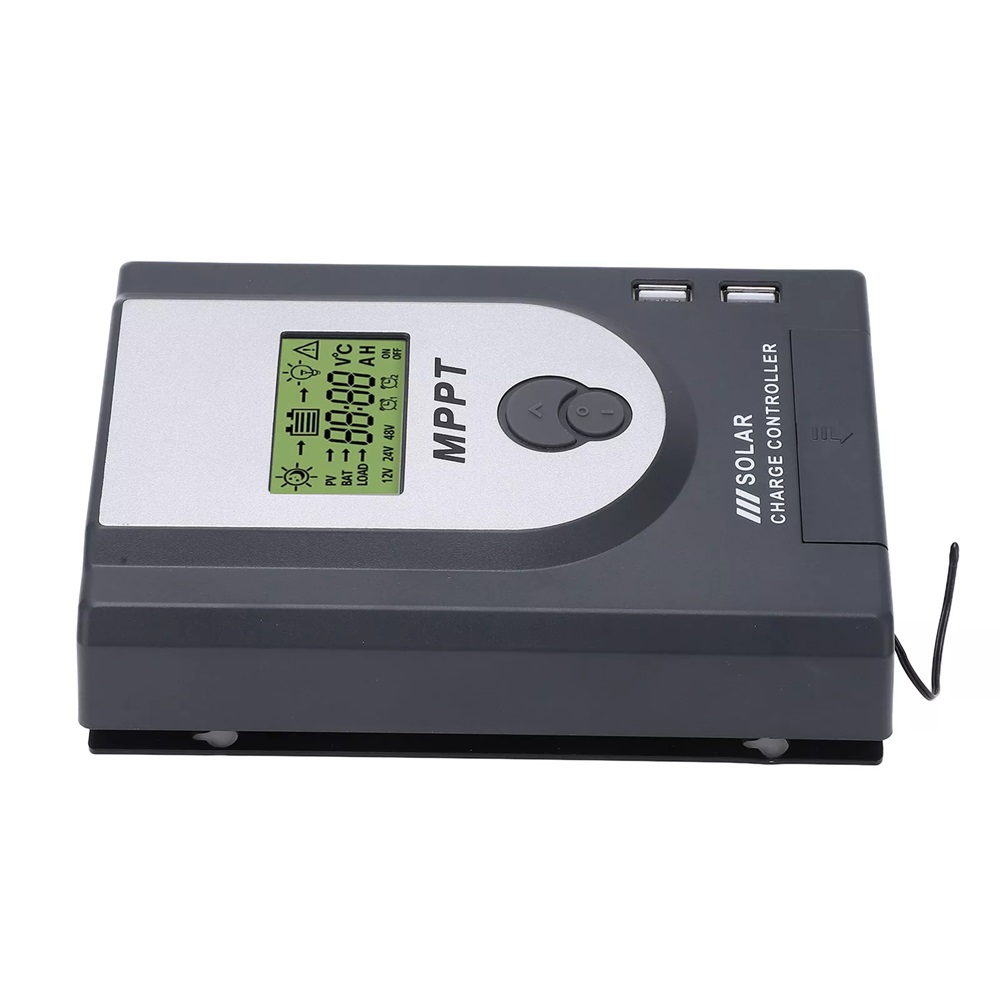

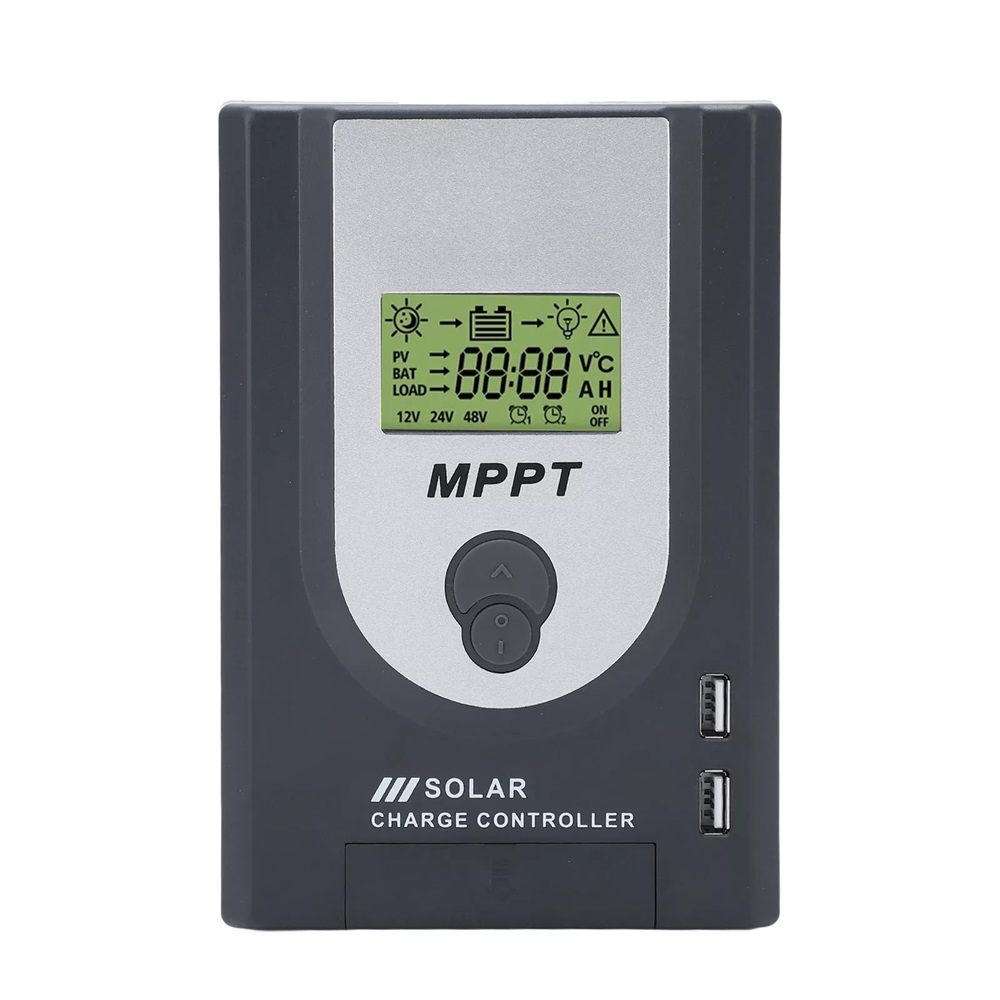

LCD displej pro nastavení a sledování provozních parametrů
Krytí: IP30
Provozní teplota: –20°C~55°C

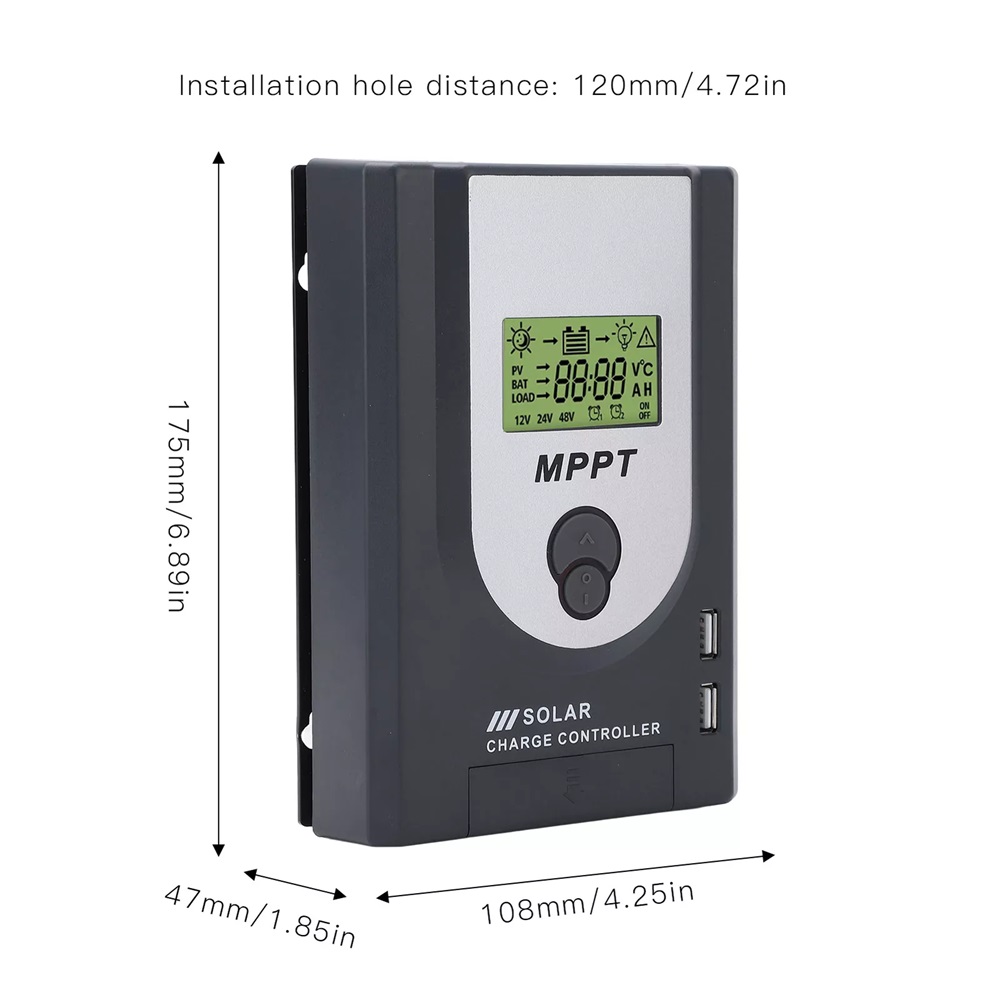

Rozměry: 120×175×47 mm
Hmotnost:0,55 kg

4 stupňové nabíjení Pb baterie (CC, CV – boost, CV – float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost =nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V (nastavitelné)
CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
CV-float = nabíjení udržovacím napětím 13,5–13,8V (nastavitelné)
Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
