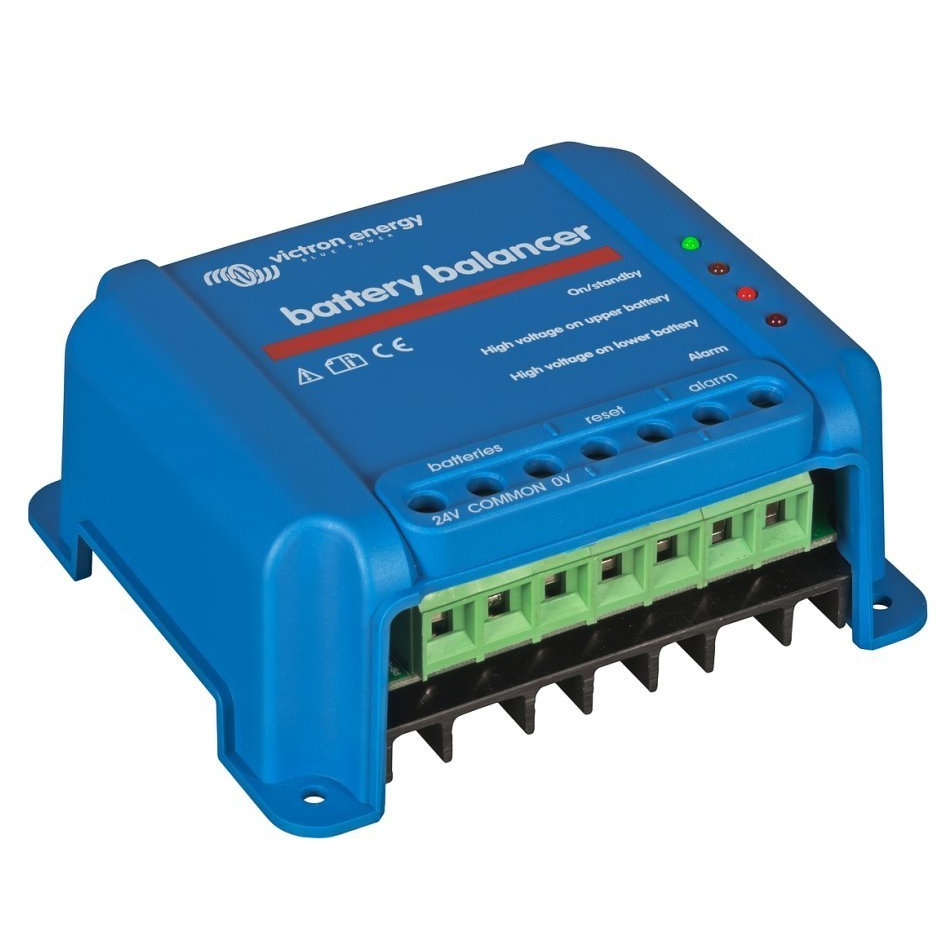

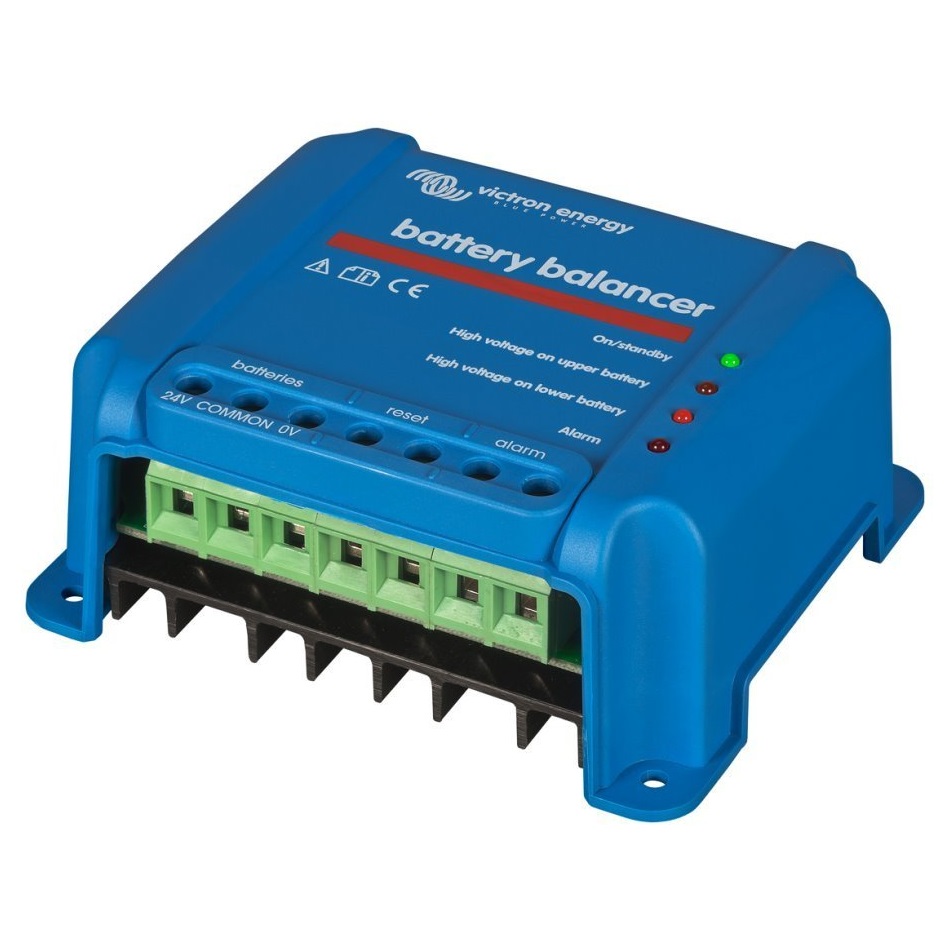

Bateriový balancér Victron Energy
Životnost bateriového banku může být podstatně zkrácen nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, kdy máte sériově nebo sério-paralelně řazené 12 V baterie (nikoli pouze paralelně!). V takovém systému jedna 12 V baterie s mírně vyššímVíce
Objednat
Výrobce:Victron Energy B.V.
DPH
21%
Dotaz k produktu
Popis a parametry

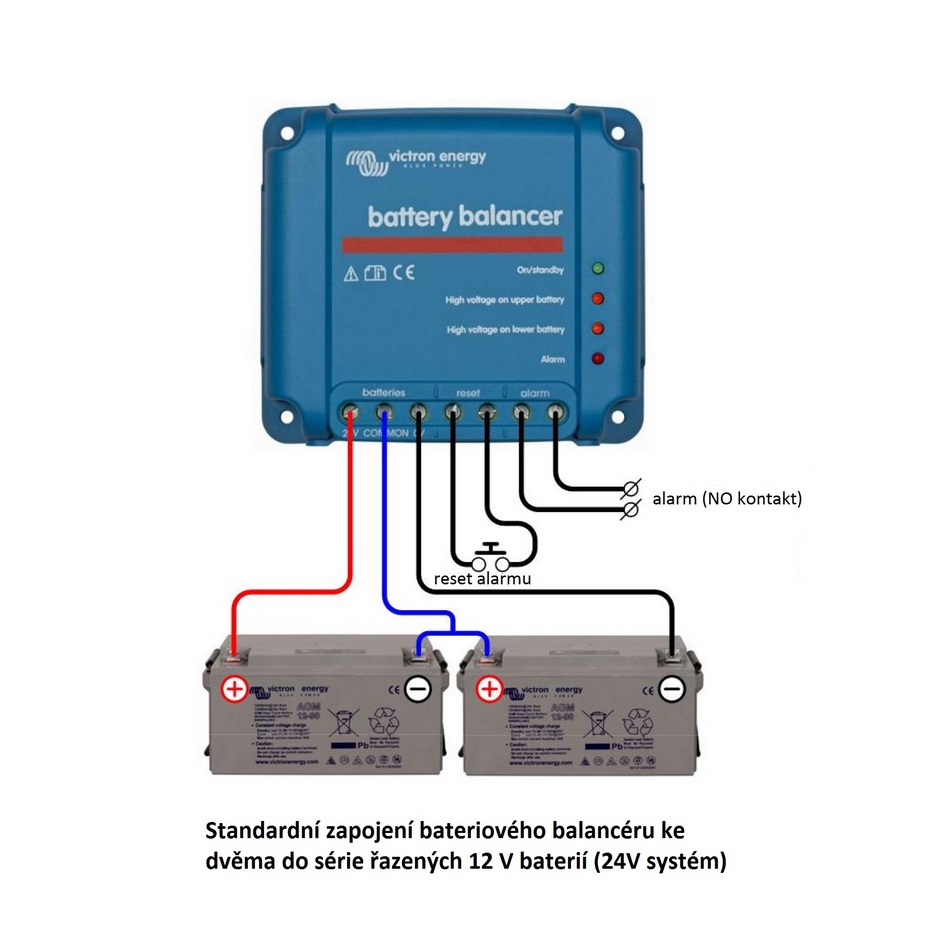

Řešením je vyrovnané nabíjení pomocí bateriového balancéru. Ten vyrovnává stav nabití u dvou do série zapojených 12 V baterií nebo několik paralelních řad sériově zapojených baterií. Jakmile u 24 V systému vzroste nabíjecí napětí na více než 27,3 V, bateriový balancér se aktivuje a porovnává napětí u dvou do série zapojených baterií. Balancér dokáže přesměrovat proud o velikosti až 0,7 A z jedné baterie (nebo paralelně připojených baterií) o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je navzájem shodný stav konečného nabití všech baterií.

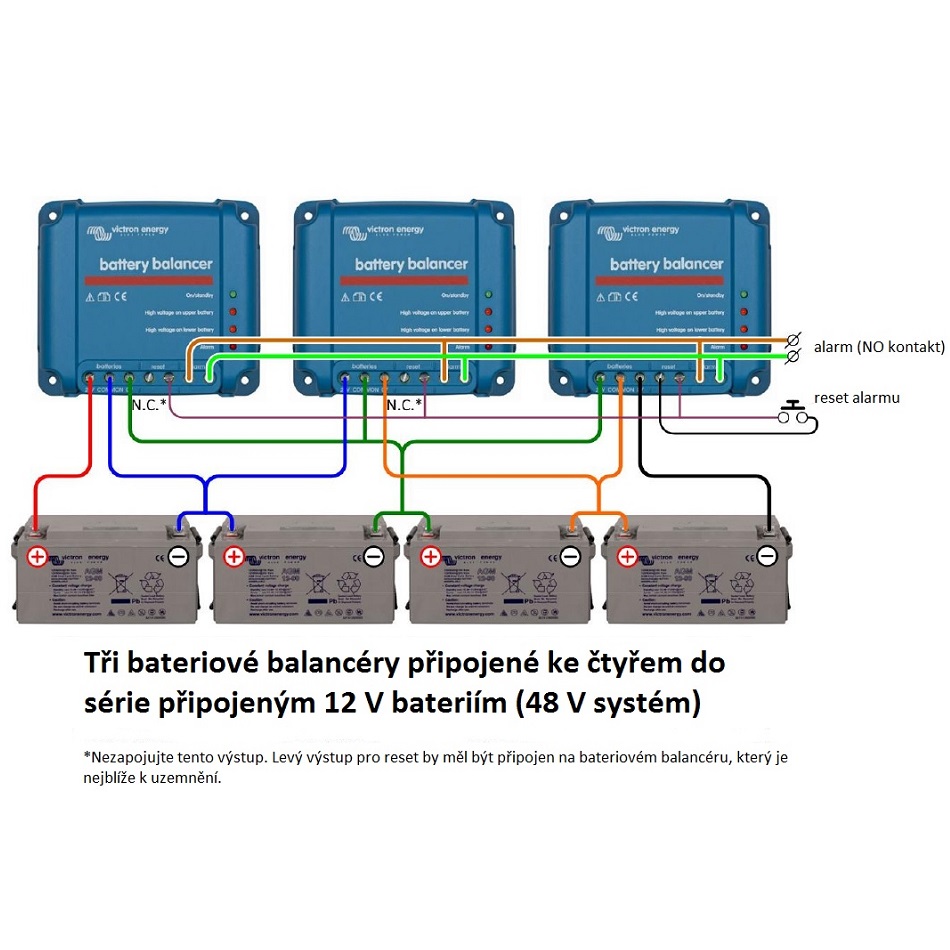

Bateriové balancery je možno řadit i paralelně u složitějších systému. U 48 V systému se tak použijí celkem tři balancéry (viz schémata).

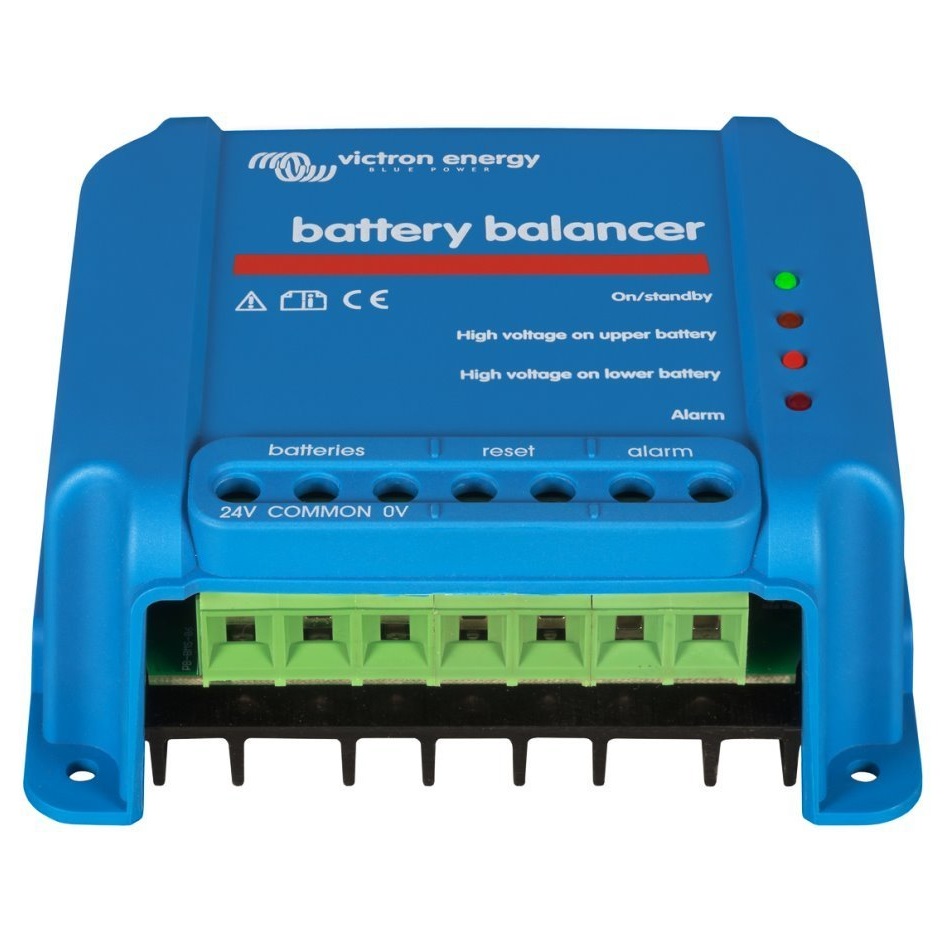

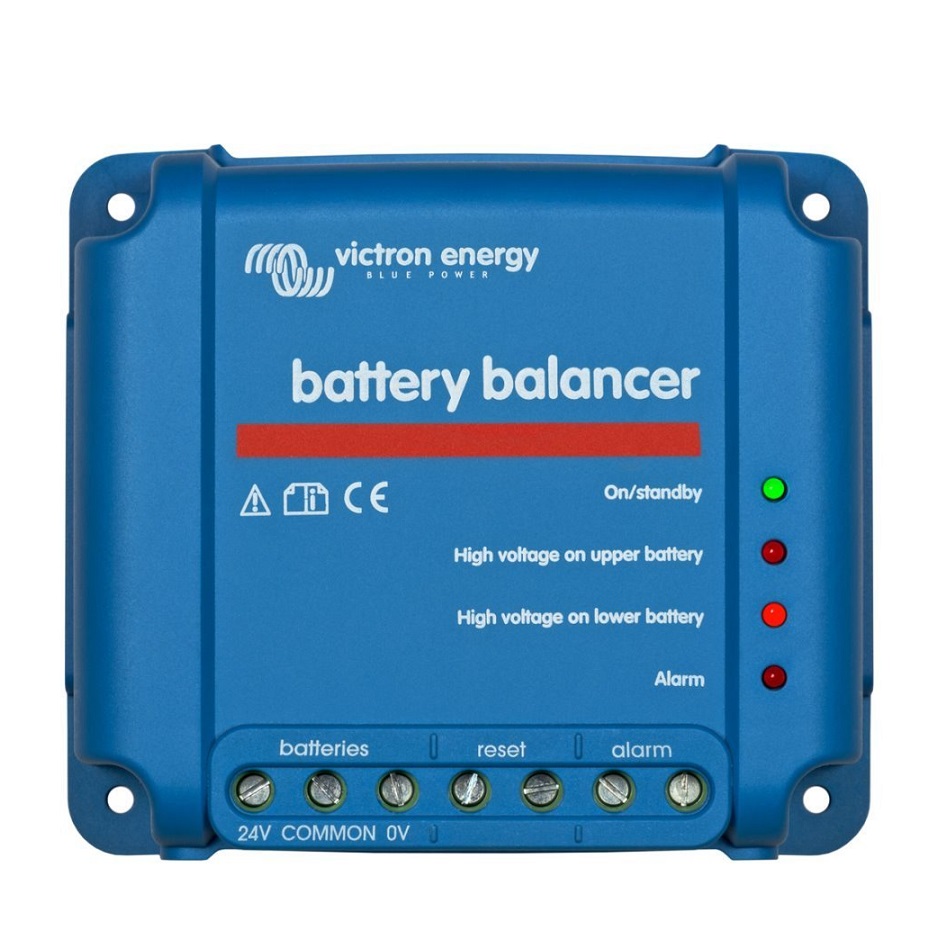

Vysvětlení LED indikátorů:
Zelená LED dioda: zařízejí je aktivní a naměřené napětí je vyšší jak 27,3 V
Horní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
Dolní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
Červená LED dioda: spuštění alarmu pokud je rozdíl mezi sledovanými bateriemi větší jak 0,2 V. Alarm přetrvává až do stavu, kdy bude rozdíl nižší jak 0,14 V nebo pokud napětí systému neklesne na nižší hodnotu jak 26,6 V
Význam alarmového relé
Za standardního stavu je otevřené (neaktivní). K jeho uzavření (aktivaci) dojde pokud se rozsvítí červená LED dioda, tedy pokud je rozdíl napětí mezi bateriemi vyšší jak 0,2 V. Jakmile červená LED dioda zhasne, dojde opět k otevření (deaktivaci) relé (pokles rozdílu napětí mezi bateriemi je menší než 0,14 V).
Reset alarmu
Vypnutí alarmu docílíme vzájemným propojením výstupů označených jako RESET. To může být provedeno pomocí spínače.
Instalace
1) Bateriový balancér (balancéry) musí být instalovány na dobře větratelném svislém povrchu v blízkosti baterií (ale vzhledem k možnému vlivu plynů z baterií ne přímo nad nimi!)
2) Pokud je to vyžadováno, nainstalujte kabeláž alarmového kontaktu a kabeláž resetu.
3) Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!)
Balancér je připraven k provozu. Pokud napětí na kterékoli ze sledované baterii (stringu) vzroste nad 27,3 V (během nabíjení), zelená LED dioda se rozsvítí, což znamená, že balancér je aktivovaný. Pokud za této situace bude odchylka baterií (stringů) větší jak 50 mV, začíná aktivní balancování, tedy kompenzace rozdílu baterií (stringů).Pokud odchylka dosáhne 100 mV, aktivuje se jedna z oranžových LED diod. Odchylka větší jak 200 mV spustí alarmové relé.
U sérioparalelního řazení baterií musí být střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, pokud se část baterie odpojí.
Technické údaje:
Rozsah vstupního napětí: do 18 V na každou baterii, 36 V celkem
Úroveň napěti pro aktivaci balancéru: 27,3 V ±1%
Úroveň napěti pro deaktivaci balancéru: 26,6 V ±1%
Spotřeba energie v deaktivovaném stavu: 0,7 mA
Spotřeba energie v aktivovaném stavu: 50 mV
Maximální balanční proud: 0,7 A při odchylce 100 mV a více
Napěťová odchylka pro spuštění alarmu: 200 mV
Napěťová odchylka pro vypnutí alarmu: 140 mV
Alarmové relé: 60V/1 A, standardně otevřeno
Způsob vypnutí alarmového relé: propojení dvou výstupy označených jako RESET
Ochrana proti přehřátí: ano
Rozsah provozních teplot: -30 až + 50 °C
Maximální vlhkost: až 95% (nekondenzující)
Barva krytu: modrá (RAL 5012)
Připojovací kontakty: 6 mm2/AWG10, připevnění šrouby
Stupeň krytí: IP22
Hmotnost: 0,4 kg
Rozměry (výška x šířka x hloubka): 100 x 113 x 47 mm
