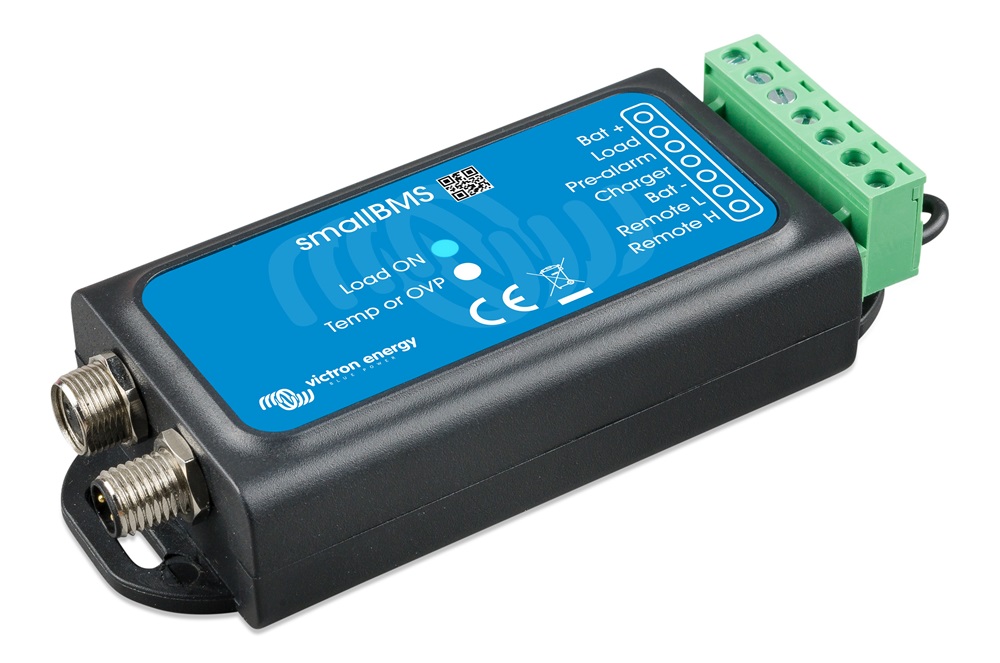

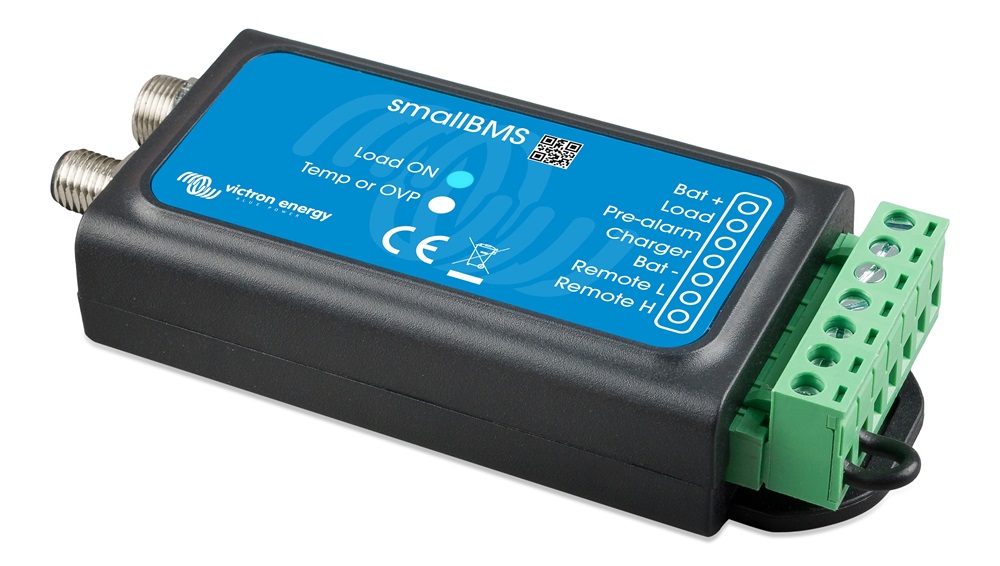

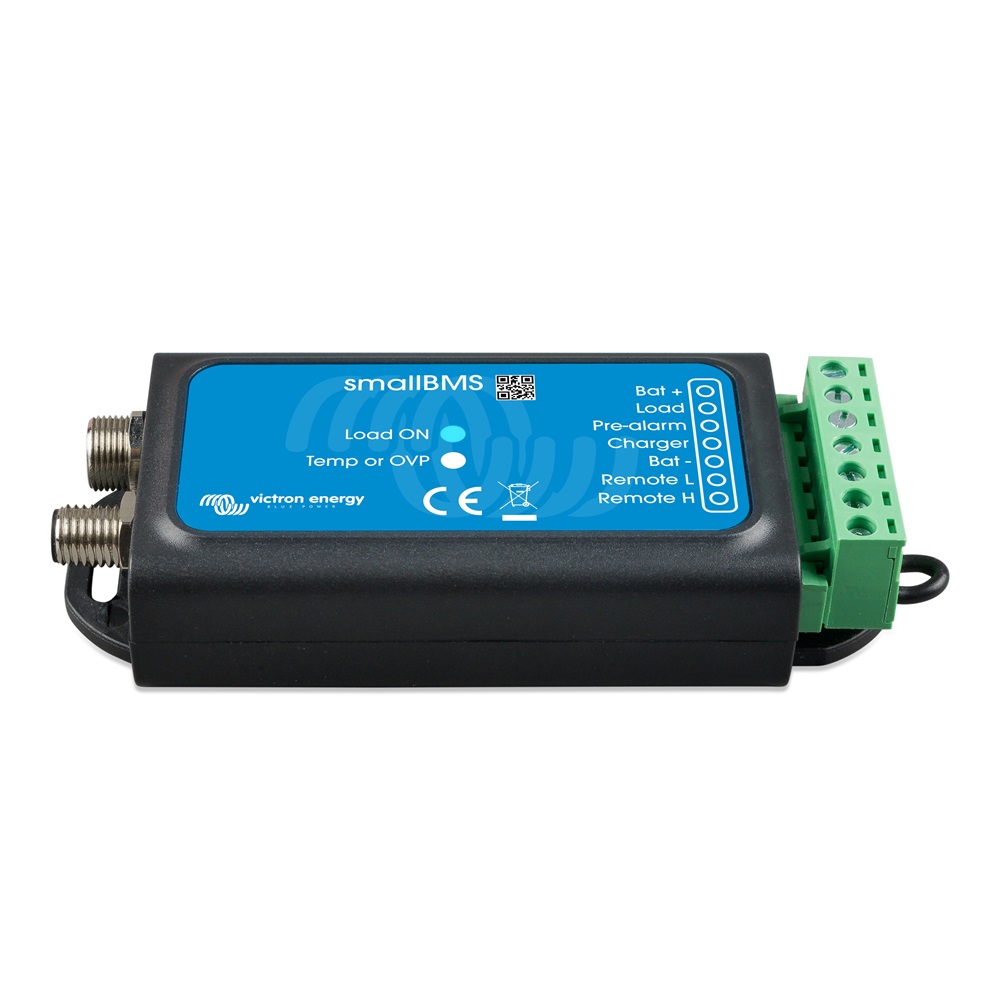

Victron Energy MiniBMS Victron Energy

MiniBMS může nahradit VE.Bus BMS v několika aplikacích. Není však vhodný pro použití s měniči/ nabíječi VE.Bus MultiPlus a Quattro -nemá rozhraní VE.Bus.

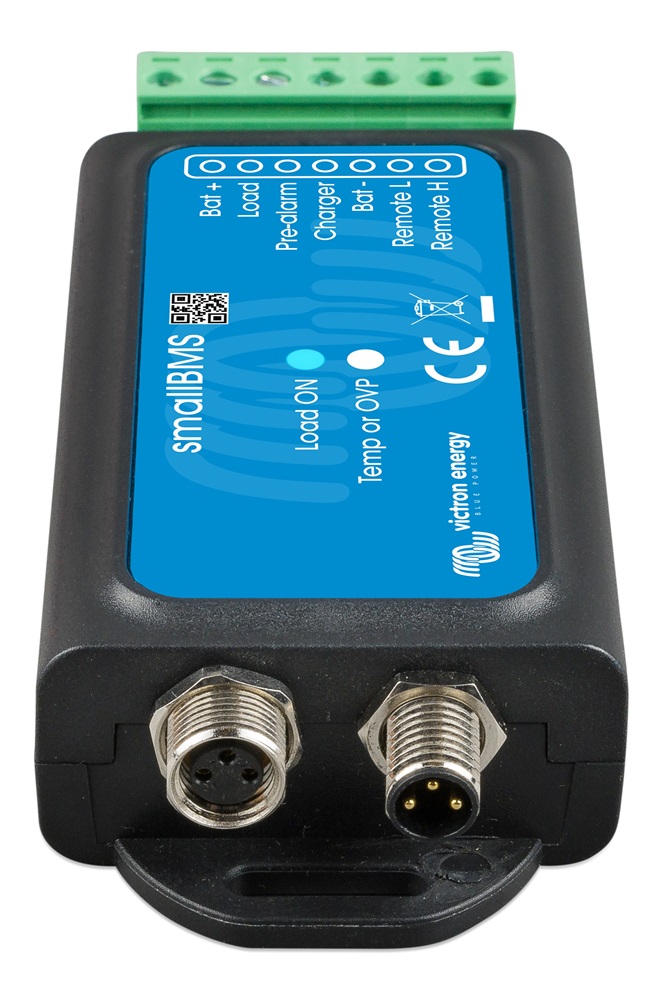

MiniBMS je určen pro použití s bateriemi Victron Energy Smart LiFePo4 s kruhovými konektory M8.
MiniBMS má dva výstupy, podobně jako VE.Bus BMS.

Výstup pro odpojování zátěže
Na výstupu ovládání zátěže je v normálním případě napětí baterie. Maximální proud výstupu: 1A. Výstup není chráněn proti zkratu.
Výstup lze použít pro ovládání:
Relé pro vysoké proudy, nebo stykač.
Ovládání ochrany Battery Protect, měničů, DC-DC konvertorů nebo jiných zátěží.

(v některých aplikacích může být požadován “non-inverting” nebo “inverting on/off” kabel, prosím ověřte v podrobném manuálu na našich webových stránkách)

Výstup pro odpojování nabíječe
Na výstupu ovládání nabíječe je v normálním případě napětí baterie.
Maximální proud: 10mA.
Výstup není vhodný pro napájení zátěže jako jsou cívky relé.
Výstup lze použít pro ovládání:
Remote on/off nabíječky
Cyrix-Li-Charge
Cyrix-Li-ct

Ovládání on/off
Ovládání pomocí on/off vstupu ovládá oba výstupy. Ve vypnutém stavu jsou oba výstupy ovládání bez napětí, připojená zařízení jsou vypnuta.

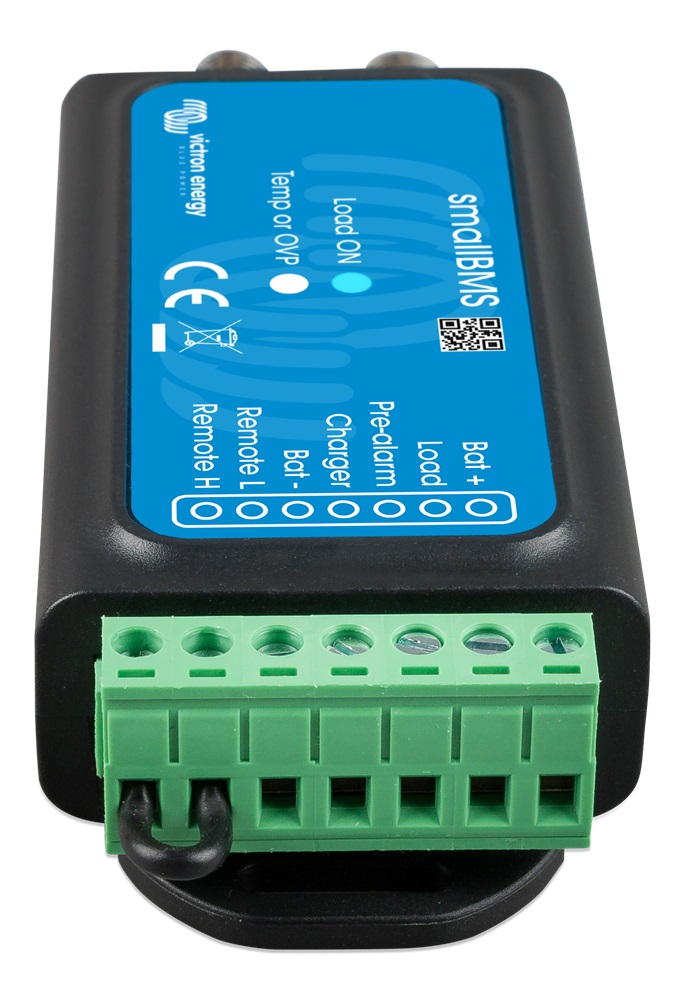

Ovládání on/off obsahuje dva konektory: Remote L a Remote H.
Zapnutí a vypnutí probíhá propojením konektorů L a H pomocí vypínače, nebo kontaktu relé. Alternativně lze ovládat připojením H kontaktu k plus pólu baterie, nebo L kontaktu k minus pólu baterie.

Ochrana 12V, 24V a 48V systémů
Rozsah napětí: 8 to 70V DC.

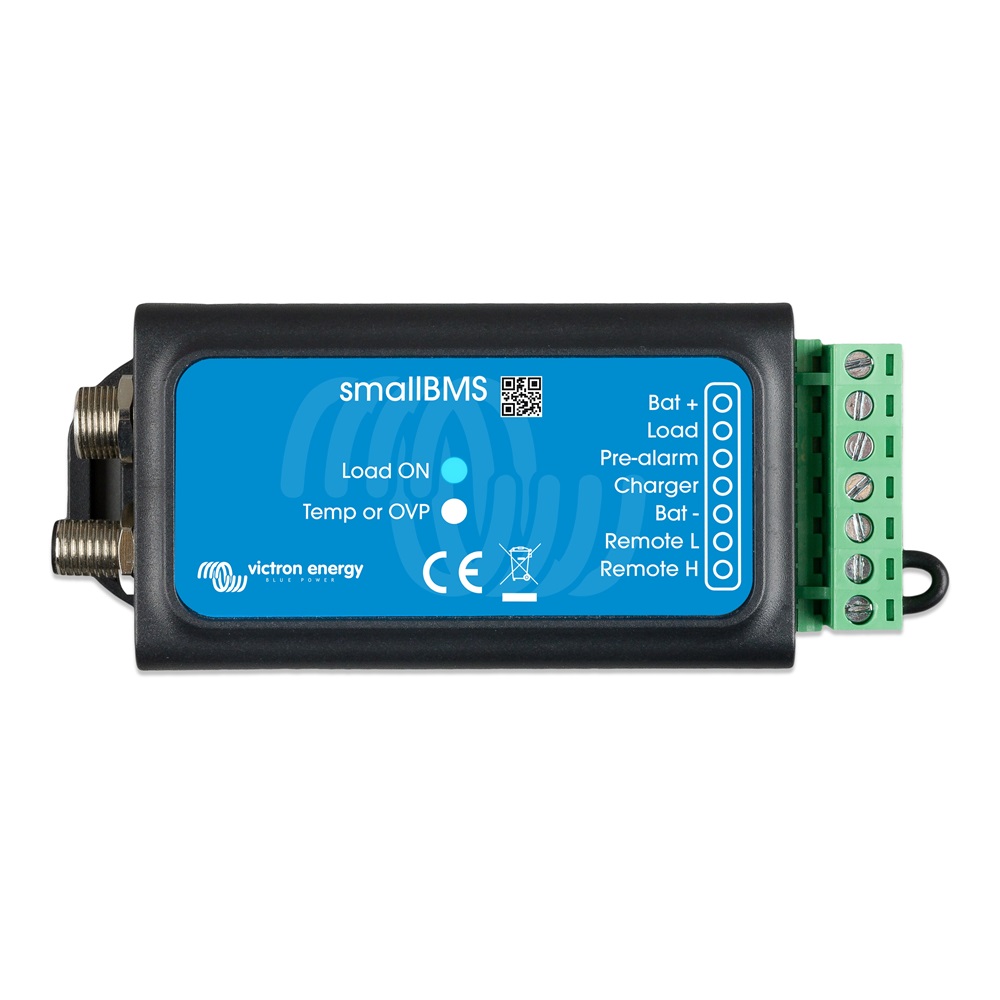

LED indikátory
Load ON (modrá): Napětí na výstupu LOAD (napětí článku>2.8V, nastavitelné ve Smart LiFePo4 baterii).
Temp nebo OVP (červená): Výstup CHARGER bez napětí (z důvodu přehřátí (>50°C), nízké teploty (<5 °C) nebo přepětí článku).

Parametry:
Rozměry: 106 x 42 x 23mm
Váha: 0,1 kg
