SET - Rozvaděč PROFI DC 1000V pro 2 stringy T2 (C) pro fotovoltaiku

ET - Rozvaděč PROFI DC 1000V pro 2 stringy T2 (C) pro fotovoltaiku

Předpřipravená montážní sada pro fotovoltaiku. Určená pro samostatnou montáž pro 2 stringy. Dodávka obsahuje rozvaděč + kvalitní komponenty pro fotovoltaiku: přepěťové ochrany, pojistkové odpojovače a pojistky.

Rozvaděč má stupeň ochrany IP65, což znamená, že rozvodnice pro 2 stringy zcela odolá prachu a tryskající vodě ze všech úhlů při průtoku 12,5 litru za minutu a tlaku 30 kN/m² po dobu nejméně 3 minuty z třímetrové vzdálenosti.

Sada je poskládaná z kvalitních produktů značky VCX, ke kterým je k dispozici prohlášení o shodě.

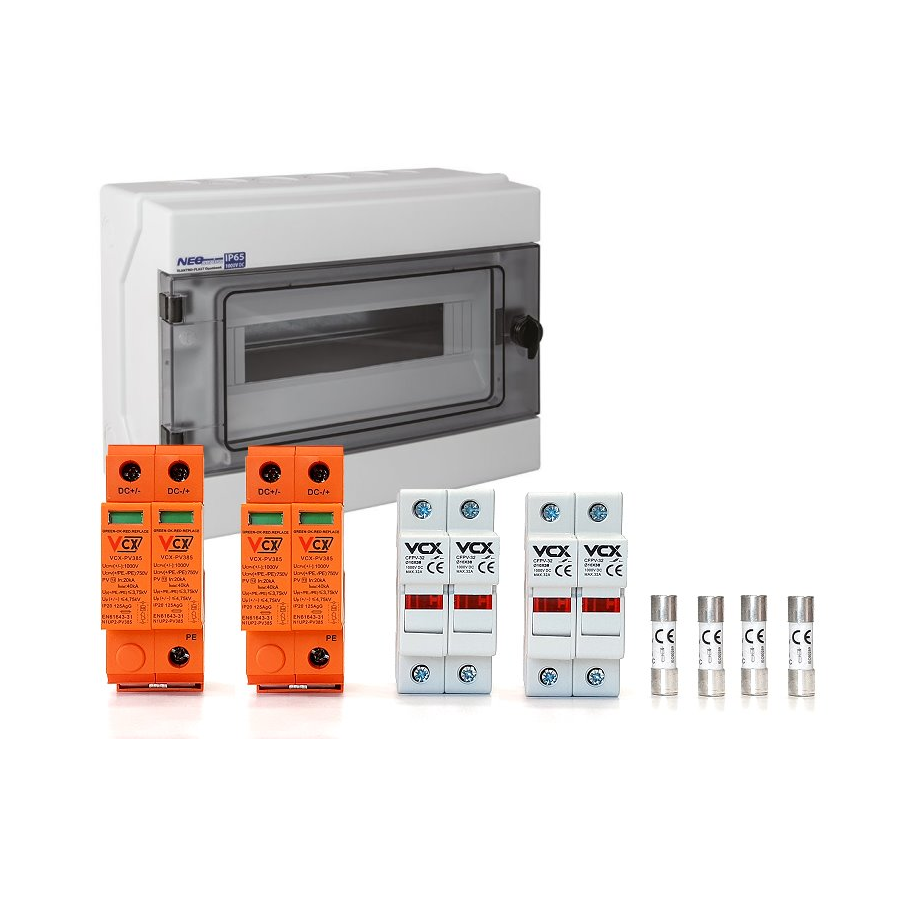

SET obsahuje tyto komponenty:

1x Rozvaděč RH-8 NEO pro fotovoltaiku

Vysoce kvalitní hermetický rozvaděč řady RH "NEO" pro střídavé napětí (AC) a vyhrazené stejnosměrné (DC) napětí pro fotovoltaiku. Určený pro domácí a průmyslové použití s možností instalace nadproudových jističů a elektrických přístrojů.

Stupeň krytí IP65 v rozvaděči RH "NEO" je zajištěn dvěma typy těsnění, které se skládá z těsnění uvnitř skříně a přední části víka a dodatečného těsnění víka a skla. Přední část rozvaděče má dvířka v průhledné barvě.

Dveře lze otevřít na levou nebo pravou stranu otočením pantů na příslušnou stranu.

• Rozměry (D x Š x V): 260 x 260 x 138 mm
• Hmotnost: 1.27 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400V
• Izolační napětí: 500VAC 1000VDC
• Jmenovitý proud In AC: 100A
• Počet modulů: 8
• Rozsah výšky modulů: 68-75 (95) mm
• PE svorka: 9x (1,5-16)
• N svorka: 9x (1,5-16)
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 1x
• Pracovní teplota: -25°C až +60°C

2x Přepěťová ochrana VCX T2-DC (PV385) DC třída T2 (C) 2P 1000V Professional Plus

Technicky velmi vyspělá přepěťová ochrana nejvyšší kvality určená pro ochranu fotovoltaických zařízení fungující jako ochrana přepětí třídy C. Vybavená vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Nový model T2-DC má kvalinější vnitřní zpracování (splňuje nejpřísnější kritéria) a plně tak nahrazuje původní model PV375, který se stal prodejním hitem a můžete se s ním setkat na spoustě fotovoltaických instalacích.

VCX T2-DC (PV385) DC třída T2 (C) 2P 1000V Professional Plus třída T2 - chránič, který je vyroben s použitím vysoce kvalitního varistoru (MOV) s vysokým průtokem. Použití jediného varistoru proto splňuje normy, které jiní výrobci musí splnit použitím více varistorů.

Chránič je široký pouze 18 mm na 1 pól a celková šířka 2 pólů je pouze 36 mm.

• Třída ochrany: T2
• Ochranný prvek: varistor
• Připojení max: 35mm2
• Jmenovité provozní napětí: Un 1000V DC
• Zkušební proud: In(8/20) 20 kA
• Max proud: Imax(8/20) 40 kA
• Úroveň ochrany napětí: až <4,0 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20

2x Pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV se signalizací, na DIN lištu

Pojistkový odpojovač slouží jako ochrana fotovoltaických stringů před zkratem. Je určený pro válcové pojistkové vložky velikosti 10 x 38 mm (nejsou součástí odpojovače). Optický LED indikátor stavu pojistky na čelní straně signalizuje selhání pojistky.

• Pojistková patice 10×38: max 32A 1000V DC
• Počet pólů: 2P
• Kapacita upínky: 0,5-10mm2
• Způsob montáže: lišta TH-35
• Jmenovité napětí (Un): 1000V DC
• Počet modulů: 2
• Indikátor provozu: ano, LED

4x DC pojistka VCX 1000V 10x38 mm pro solární systémy 15A /ST10PV 15A/

Pojistka se používá k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací. Vložka umožňuje zajistit jeden řetězec panelů. Pojistka se montuje do držáku MC4 nebo pojistkové základny 10x38.

• Válcová pojistková vložka 10×38, 15A 1000V DC
• Používá se k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací
• Jmenovitý proud: 15A
• Jmenovité napětí: 1000V DC
• Vlastnosti: zpožděná
• Provozní teplota: -40 ~ + 90 °C
• V souladu s normou: IEC60269
• Provozní kategorie gPV: ochrana v celém rozsahu

Upozornění:

Zařízení smí instalovat pouze oprávněná osoba - osvědčení z vyhlášky č. 50/1978 Sb. (osoba s elektrotechnickou kvalifikací)) a elektromontér fotovoltaických systémů (26–014-H). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést až k požáru nemovisti. Reklamace z důvodu nesprávného zapojení a nastavení systému nemohou být akceptovány.
