Rozvaděč VCX PROFI T2 (C) DC 1000V pro 1 string IP65 certifikovaný

Rozvaděč VCX PROFI T2 (C) DC 1000V pro 1 string IP65 certifikovaný

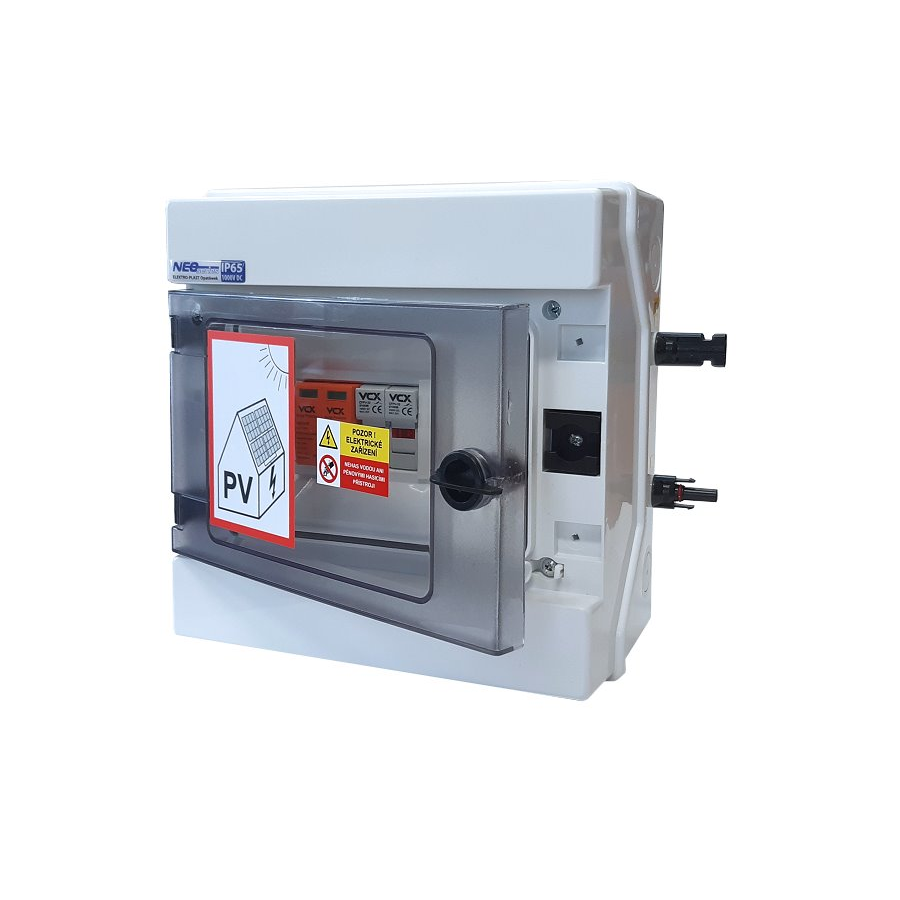

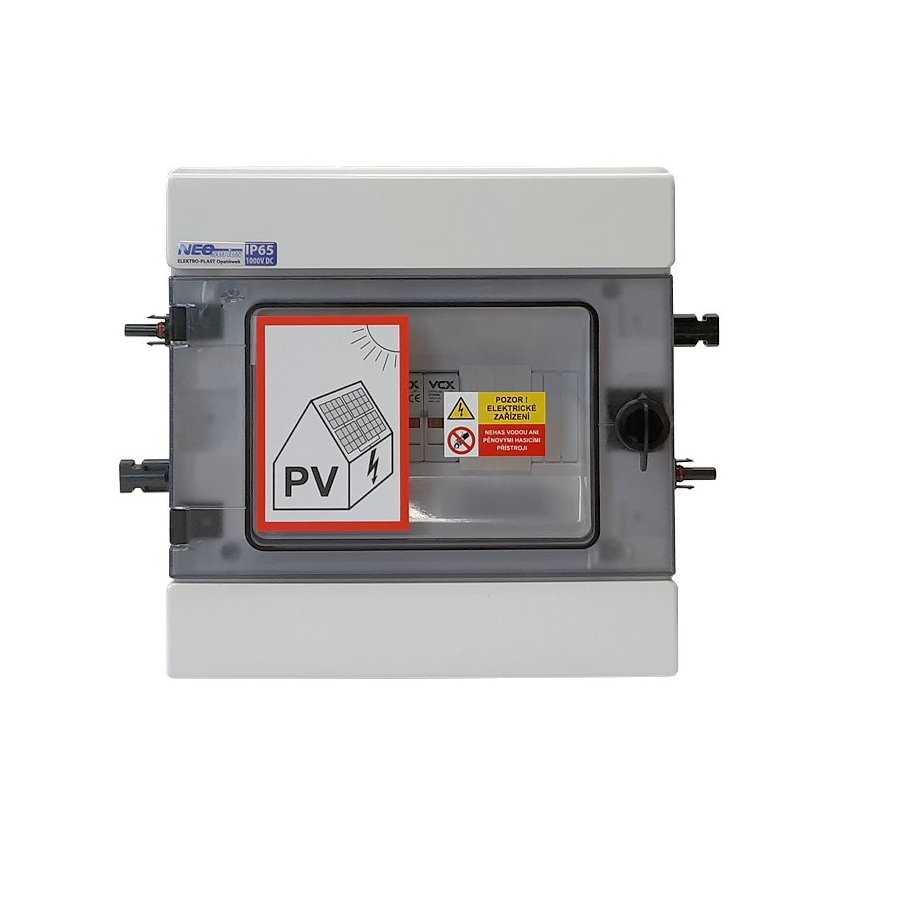

Certifikovaný kompletní DC nástěnný rozvaděč pro 1 string s průhledným víkem pro fotovoltaiku. Je určený pro maximální napětí 1000 V DC, nabízí pozice pro 8 modulů a stupeň ochrany IP65. Ideální pro použití k solárním regulátorům pro ohřev vody.

Rozváděč je již osazený MC4 panelovými konektory pro vstup z FV panelů (stringu) a výstup pro připojení ke střídači, což Vám značně ulehčí práci při montáži.


Rozváděč je vybavený z kvalitních produktů značky VCX a ElektroPlast:

• 1x VCX přepěťová ochrana T2 (C)
• 1x VCX pojistkový odpojovač DC 2P
• 2x VCX DC pojistka 10 x 38 gPV 15A / 1000V
• 4x MC4 panelový konektor


Disponuje krytím IP65, což znamená je zcela odolný prachu a tryskající vodě ze všech úhlů při průtoku 12,5 litru za minutu a tlaku 30 kN/m² po dobu nejméně 3 minuty z třímetrové vzdálenosti. Určený pro povrchovou montáž.

Rozvaděč VCX T2 (C) 1000V pro 1 string IP65 splňuje příslušné normy ČSN.

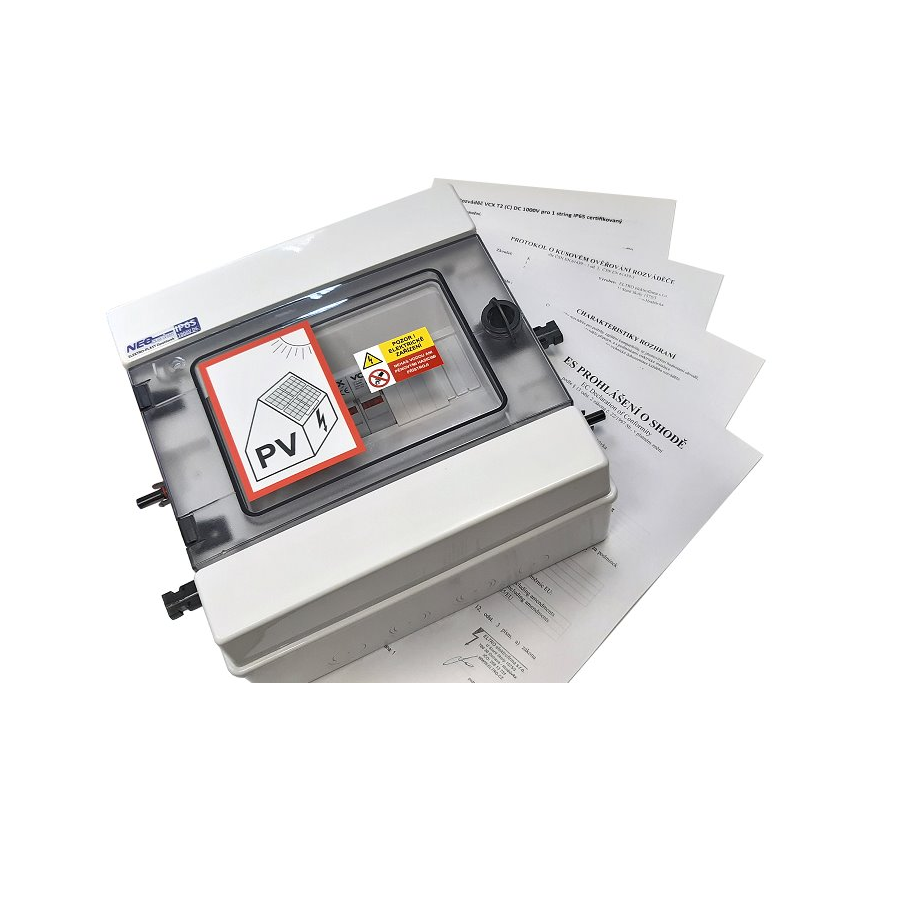

K rozváděči dostanete tyto dokumenty:

•  Protokol o kusovém ověřování rozváděče.
•  ES prohlášení o shodě.
•  Charakteristiky rozhraní.
•  Schéma zapojení.
•  Manuál.

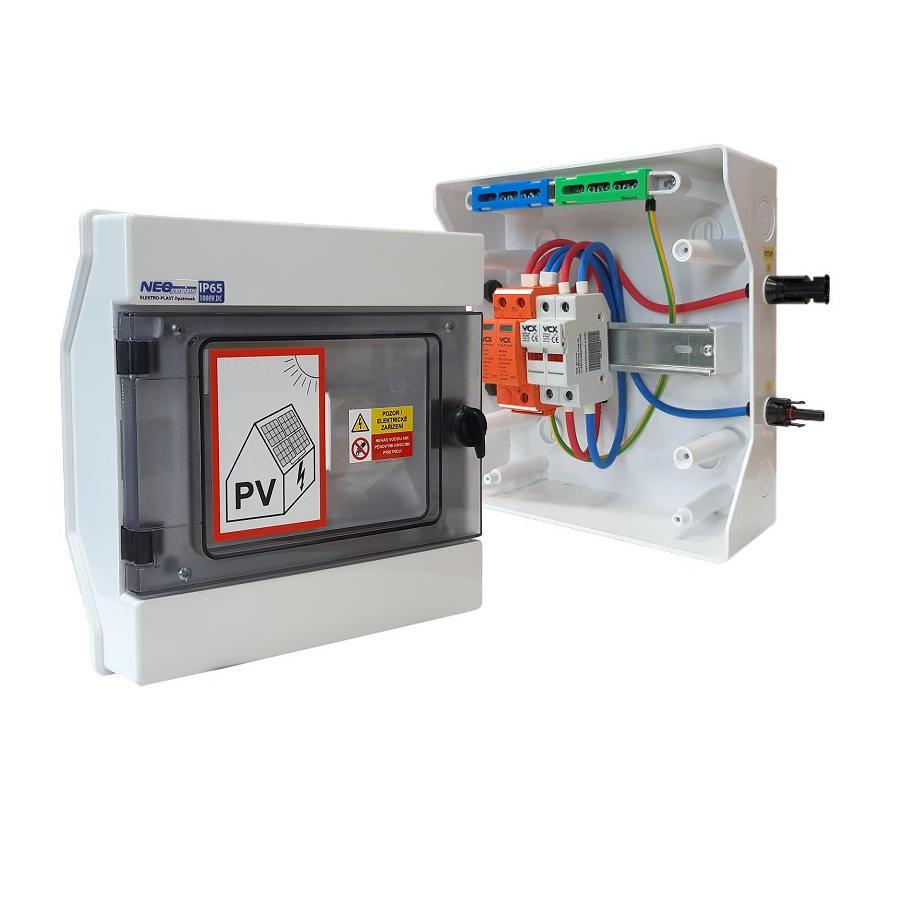

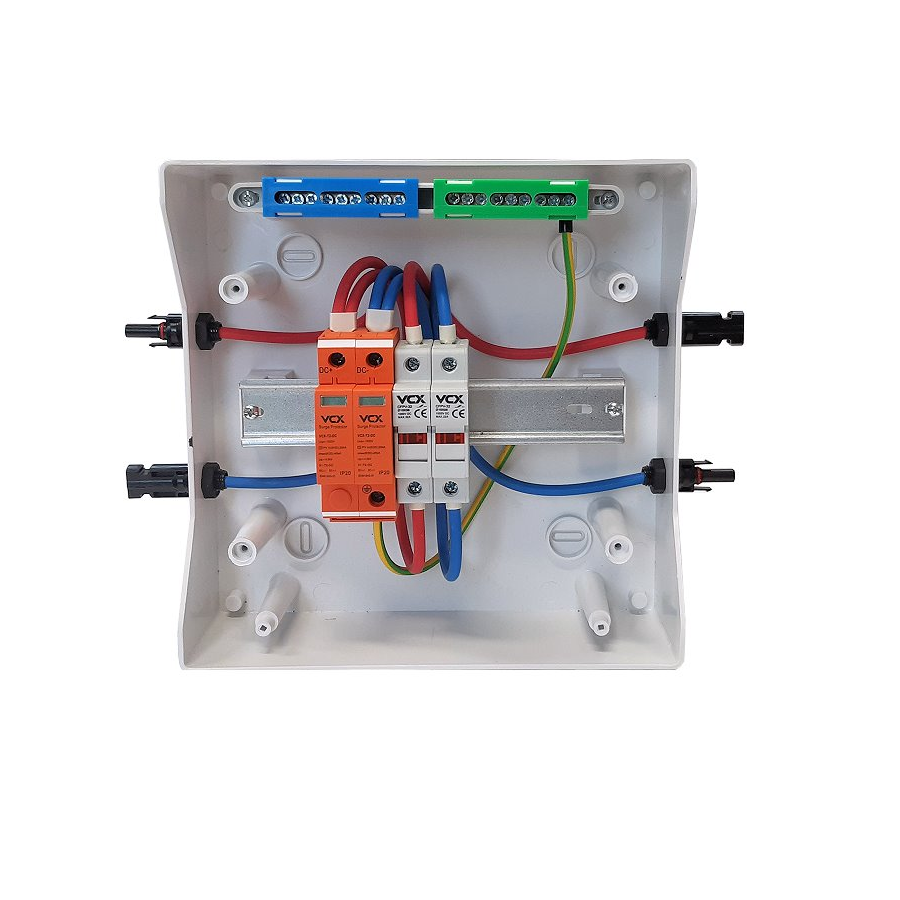

Certifikovaný rozvaděč obsahuje tyto komponenty:

1x Rozvaděč RH-8 NEO pro fotovoltaiku

Vysoce kvalitní hermetický rozvaděč řady RH "NEO" pro střídavé napětí (AC) a vyhrazené stejnosměrné (DC) napětí pro fotovoltaiku. Určený pro domácí a průmyslové použití s možností instalace nadproudových jističů a elektrických přístrojů.

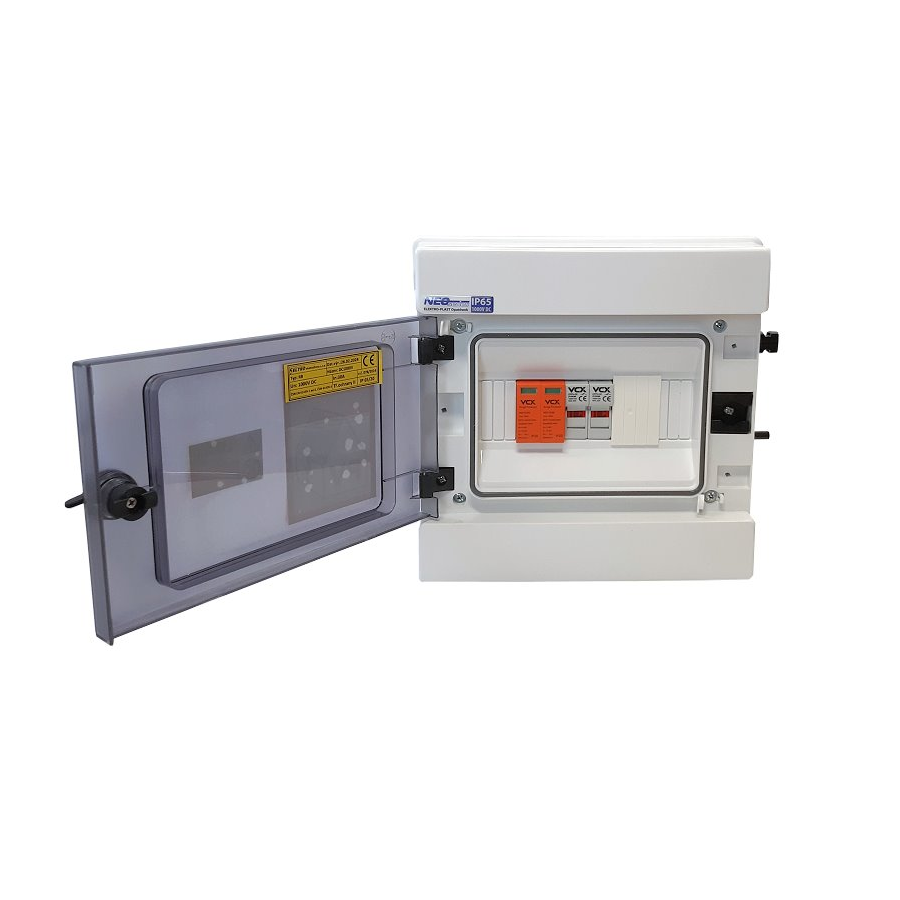

Stupeň krytí IP65 v rozvaděči RH "NEO" je zajištěn dvěma typy těsnění, které se skládá z těsnění uvnitř skříně a přední části víka a dodatečného těsnění víka a skla. Přední část rozvaděče má dvířka v průhledné barvě.

Dveře lze otevřít na levou nebo pravou stranu otočením pantů na příslušnou stranu.

• Rozměry (D x Š x V): 260 x 260 x 138 mm
• Hmotnost: 1.27 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400V
• Izolační napětí: 500VAC 1000VDC
• Jmenovitý proud In AC: 100A
• Počet modulů: 8
• Rozsah výšky modulů: 68-75 (95) mm
• PE svorka: 9x (1,5-16)
• N svorka: 9x (1,5-16)
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 1x
• Pracovní teplota: -25°C až +60°C

1x Přepěťová ochrana VCX T2-DC (PV385) DC třída T2 (C) 2P 1000V Professional Plus

Technicky velmi vyspělá přepěťová ochrana nejvyšší kvality určená pro ochranu fotovoltaických zařízení fungující jako ochrana přepětí třídy C. Vybavená vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Nový model T2-DC má kvalinější vnitřní zpracování (splňuje nejpřísnější kritéria) a plně tak nahrazuje původní model PV375, který se stal prodejním hitem a můžete se s ním setkat na spoustě fotovoltaických instalacích.

VCX T2-DC (PV385) 1000V třída T2 - chránič, který je vyroben s použitím vysoce kvalitního varistoru (MOV) s vysokým průtokem. Použití jediného varistoru proto splňuje normy, které jiní výrobci musí splnit použitím více varistorů.

Chránič je široký pouze 18 mm na 1 pól a celková šířka 2 pólů je pouze 36 mm.

• Třída ochrany: T2
• Ochranný prvek: varistor
• Připojení max: 35mm2
• Jmenovité provozní napětí: Un 1000V DC
• Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
• Maximální rázový svodový proud Imax (8/20 µs): 40 kA
• Úroveň ochrany napětí: až <4,0 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20

1x Pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV s LED signalizací, na DIN lištu

Pojistkový odpojovač slouží jako ochrana fotovoltaických stringů před zkratem. Je určený pro válcové pojistkové vložky velikosti 10 x 38 mm (nejsou součástí odpojovače). Optický LED indikátor stavu pojistky na čelní straně signalizuje selhání pojistky.

• Pojistková patice 10×38: max 32A 1000V DC
• Počet pólů: 2P
• Kapacita upínky: 0,5-10mm2
• Způsob montáže: lišta TH-35
• Jmenovité napětí (Un): 1000V DC
• Počet modulů: 2
• Indikátor provozu: ano, LED

2x DC pojistka VCX 1000V 10x38 mm pro solární systémy 15A

Pojistka se používá k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací. Vložka umožňuje zajistit jeden řetězec panelů. Pojistka se montuje do držáku MC4 nebo pojistkové základny 10x38.

• Válcová pojistková vložka 10×38, 15A 1000V DC
• Používá se k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací
• Jmenovitý proud: 15A
• Jmenovité napětí: 1000V DC
• Vlastnosti: zpožděná
• Provozní teplota: -40 ~ + 90 °C
• V souladu s normou: IEC60269
• Provozní kategorie gPV: ochrana v celém rozsahu

4x Konektor MC4 pro solární panely, na panel - Female a Male

Kvalitní konektory MC4 samec a MC4 samice pro montáž do panelu, rozvaděče. Konektory slouží k připojení fotovoltaických panelů. Jsou kompatibilní s vodiči o průřezu 2,5-6mm².

Použité materiály a kvalita zpracování zaručují velmi dlouhou životnost výrobku.

Třída ochrany IP67 zajišťuje voděodolnost a úplnou prachotěsnost. Konektory jsou také odolné vůči UV záření a nepříznivým povětrnostním podmínkám.

• Proud: 32A
• Napájení: 1000V DC
• Počet drátů: 1
• Materiál kontaktů: Měď (100%) Pocínováno
• Odolnost proti UV záření: ano
• Norma hořlavosti pouzdra UL94: V0
• Materiál pouzdra: PC/PPO
• Typ připojení: svorka
• Průřez vodiče: 2,5-6 mm²
• Stupeň krytí: IP67
• Provozní teplota: -40°C až +90°C

Upozornění:

Instalaci rozváděče smí provádět pouze osoba k tomu oprávněná dle vyhl. 50 paragraf 6 a 8 (nově nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést až k požáru nemovisti. Reklamace z důvodu nesprávného zapojení a nastavení systému nemohou být akceptovány.
