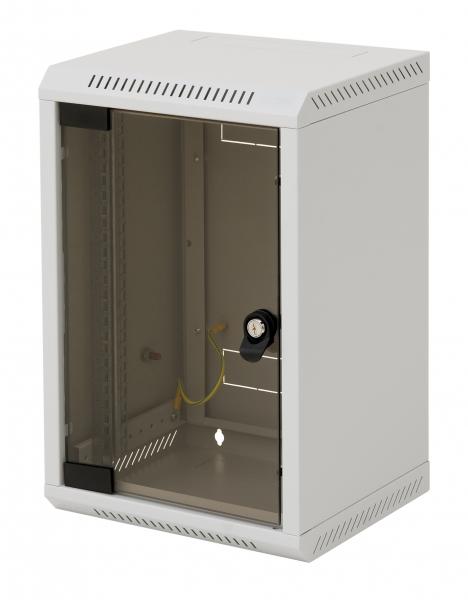

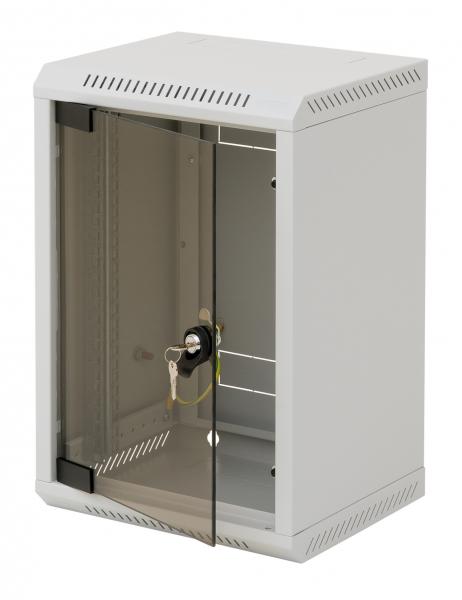

Rack Triton 10" jednodílný 4U/260mm prosklené dveře, šedý

Ideální řešení pro instalaci 10“ komponent. Rozvaděč je často používán při realizaci malých projektů, jakými jsou například domácí sítě nebo sítě menších firem (SOHO). Jedná se o populární doplněk klasických 19“ rozvaděčů.


• 10“ nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď.

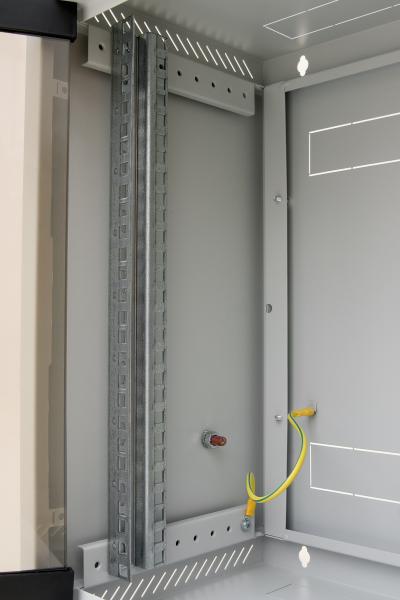

• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
       - Kompaktní svařovaný rozvaděč
       - Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na boční stěně rozvaděče je umístěn šroub M5 pro připojení pospojení.

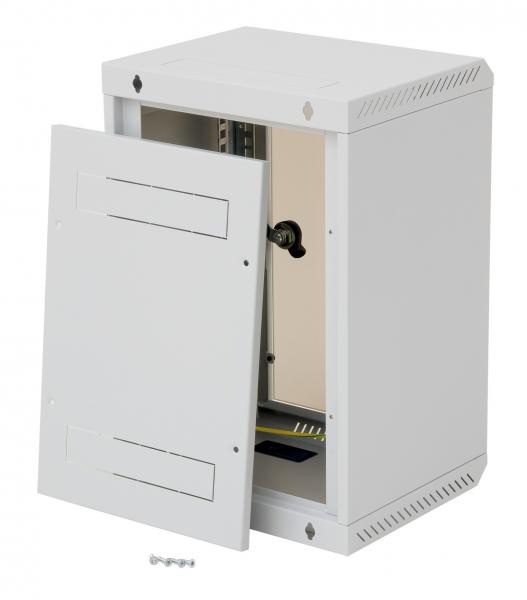

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.2

Vlastnosti

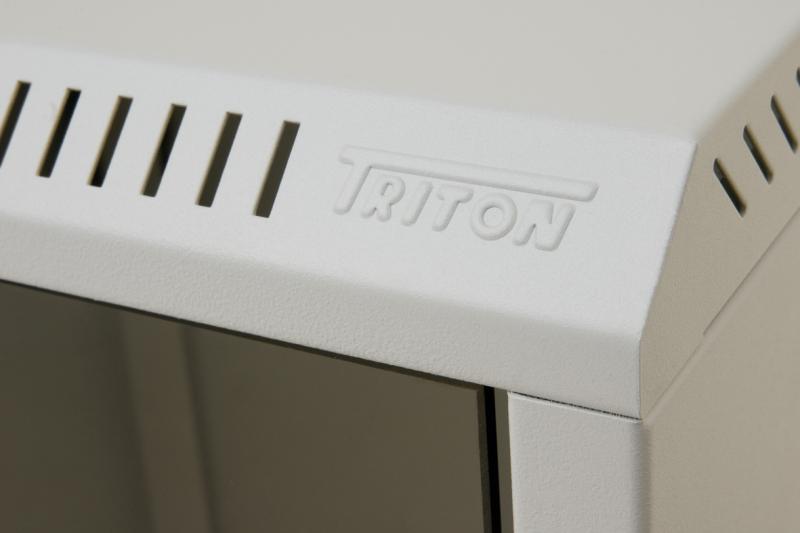

• Vysoká pevnost konstrukce: Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

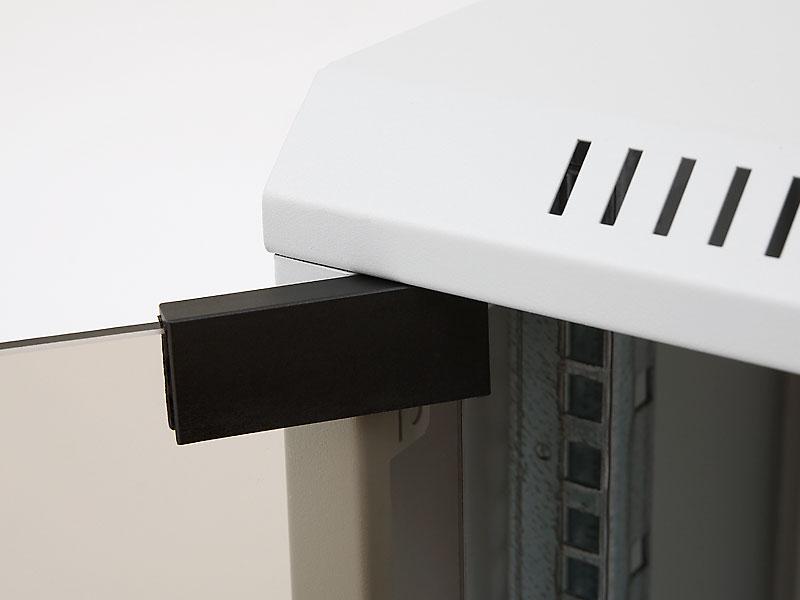

• Dveře: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací. Vlastní systém pantů umožňuje pohodlný přístup.

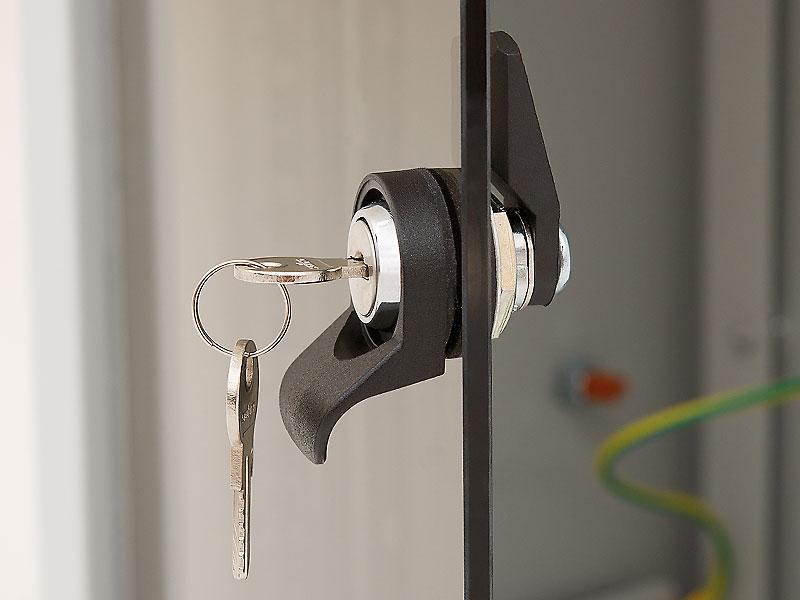

• Zámek na dveřích: Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení.

• Nastavitelné vertikální lišty: 10“ lišty jsou nastavitelně přichyceny ke konstrukci rozvaděče v předem definovaných pozicích. Více informací.

• Vylamovací záslepky: V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami.

Technické parametry:

Typ: nástěnný, dvojdílný
Rozteč: 10“
Krytí: IP20
Dveře: prosklené
Výška. 4 U

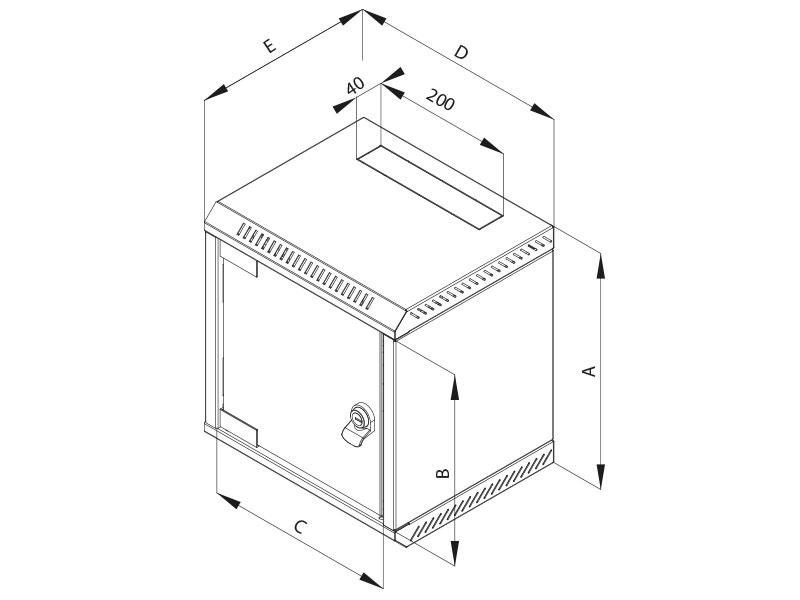

Rozměr šxh: 310x260 mm
Barva: šedá
Hmotnost: 5,4 Kg
Max. zaťížení: 20 Kg


K rozvaděči je přibaleno:

2 x klíč na přední dveře
4 x vrut 6x50
4 x podložka 6,6
4 x hmoždinka 10
8 x plovoucí matice M6



Podmínky provozu

• Provozní prostředí:
– Kancelářské
– Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
• Nutné chránit před:
– Mechanickým poškozením
– Nesprávnou manipulací
– Jiným použitím, než ke kterému je rozvaděč určen
• Nesprávná manipulace je zejména:
– Přetěžování (překročení maximální doporučené nosnosti)
– Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
– Zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče

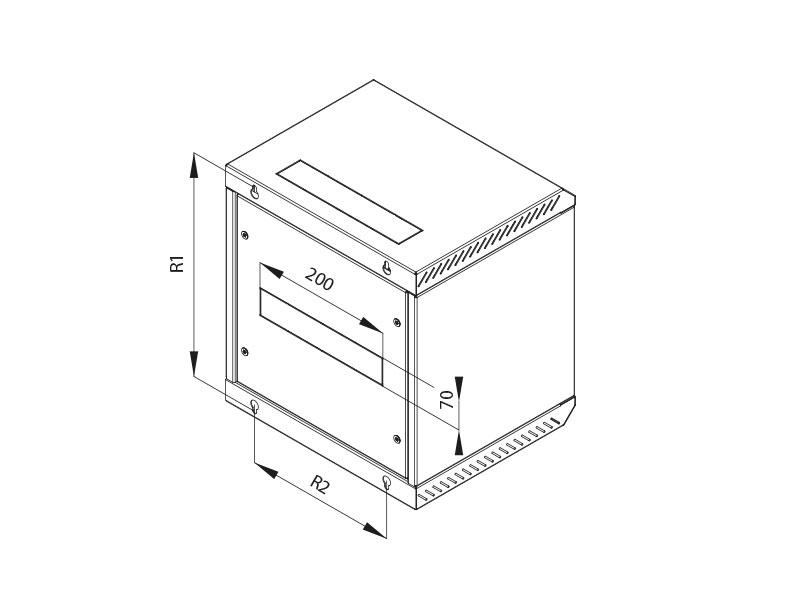

• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.

Ochrana prostředí
• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda
• Tento výrobek je certifikován ITI TÜV, certifikát číslo 06.140.500, revize č. 1, ze dne 3. 1. 2013 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).
