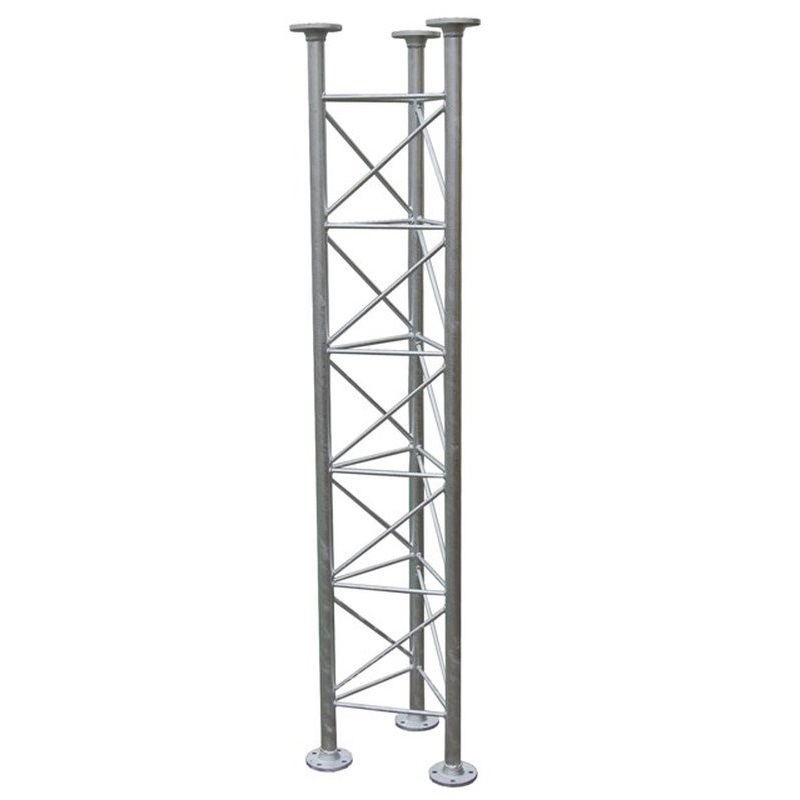

Příhradový stožár, délka 2m, trubka 48mm

Příhradové stožáry jsou vhodné k profesionální modulární výstabě vysílačů. Do budoucna lze potom další díl bez větších potíží přidat. Základem pro instalaci je držák na zeď nebo základna k zabetonování. Jednotlivé stožáry se spojují pomocí 12ks šroubů o průměru 12mm. Sestavu je vhodné zakončit nádstavcem, který celou sestavu za příznivou cenu prodlouží o dalších 1,5 nebo 2 metry. Díly z trubek o průměru 42 i 48mm jsou navzájem kompatibilní. Záleží tedy jen na Vás, jakou kombinaci zvolíte.

Výška: 2m
Šířka: 358x358x358 (mm)
Průměr stojen: 48x2 mm
Půdorys: trojúhelnik
Povrchová úprava: žárový zinek 80-120 mikronů z vnější i vnitřní strany trubek

Hmotnost: 31,6 kg

Vrstva žárového zinku na našich příhradových stožárech a příslušenství je velmi silná. Používáme technologii při které dojde k nazinkování i vnitřních stran trubek.

Dovolené zatížení dle statického posudku:
konstrukce 2m - svislé 500 kg, vodorovné 220 kg
konstrukce 2+2m - svislé 500 kg, vodorovné 140 kg
konstrukce 2+2+2m - svislé 250 kg, vodorovné 60 kg
celková výška 8m - svislé 500 kg, vodorovné 140 kg - kotvení silou 3x5,5kN ve 4 metrech
celková výška 10m - svislé 500 kg, vodorovné 220 kg - kotvení silou 3x5,5kN ve 4 a 8m
celková výška 12m - svislé 500 kg, vodorovné 140 kg - kotvení silou 3x5,5kN ve 4 a 8m
celková výška 14m - svislé 500 kg, vodorovné 220 kg - kotvení silou 3x5,5kN ve 4, 8 a 12m

- Dovolené vodorovné zatížení se výrazně zvyšuje instalací kotvících lanek. Pro kotvení doporučujeme použít nerezové lanko 3mm, které má pevnost 5 kN, tedy nostnost 500 kg.


Technické parametry:

Fyzické charakteristiky
Konstrukce:   Standardní
Povrchová úprava:   Žárový zinek
Výška [m]:   2
Průměr trubky [mm]:   48
Tloušťka stěny [mm]:   2
Materiál:   Železo
Hmotnost [kg]:   31,6
