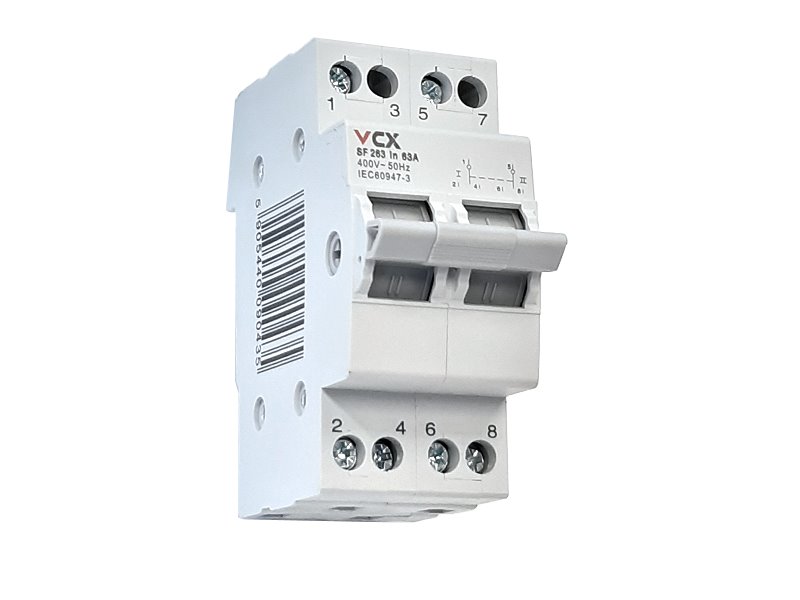

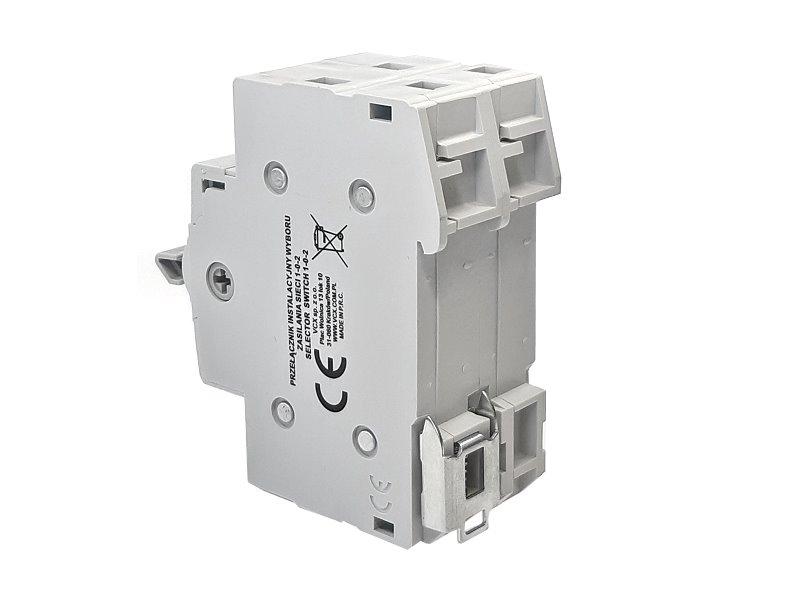

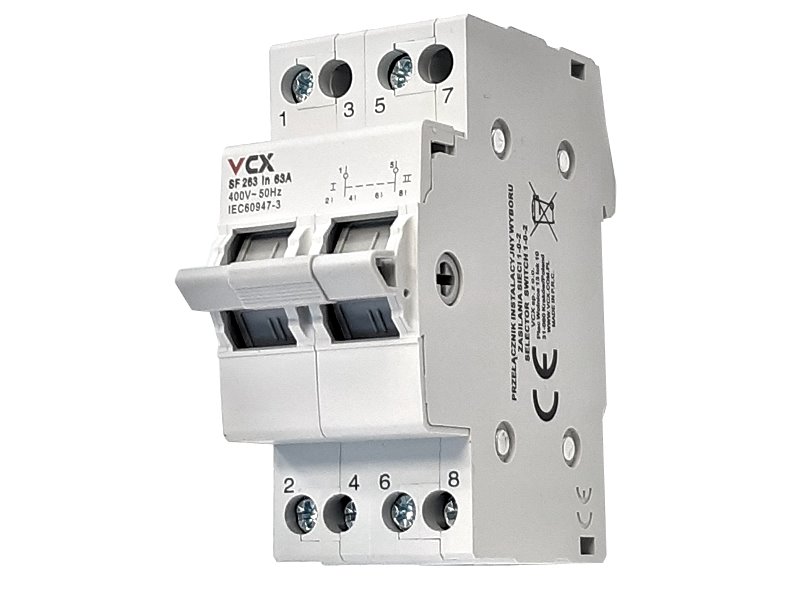

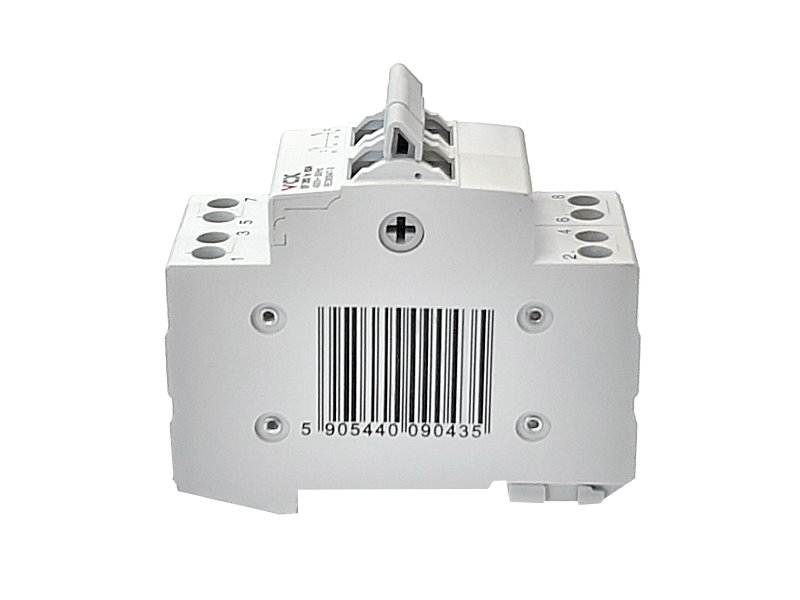

Přepínač pro výběr síťového napájení VCX SF263, 1-0-2, 2P, 63A, na DIN lištu

Instalační přepínač pro výběr síťového napájení. K přepínání mezi různými typy napájení se používají přepínače sítě a agregátu. V případě výpadku napájení ze sítě umožňuje přepnutí na energii z generátoru nebo jiného tzv. nouzového zdroje energie.

Přepínače pro výběr sítě a agregátu
Síťové přepínače slouží k přepínání mezi různými typy napájení. V případě výpadku síťového napájení umožňují přepnout na napájení z agregátu nebo jiného tzv. nouzového zdroje.
Instalační spínač se systémovým názvem SF263 není náhodnou zkratkou, neboť dvojka v názvu znamená počet pólů, který je v tomto případě 2P. Číslo 63 označuje jmenovitý proud In 63 A. Výrobek se montuje na lištu TH35, což znamená 35 mm a ochrana krytí je na úrovni IP20.
Funkcí těchto "síťových generátorových" přepínačů je usnadnit změnu zdroje napájení.
Když se primární zdroj nějakým způsobem vypne, dojde ke změně zdroje napájení - zdroj energie se změní.

Přepínače pro výběr sítě
Provozní napětí této jednotky je 400 V AC, 50 Hz, zatímco izolační napětí je 690 V AC, rozměry přepínače 2P jsou 36 mm. Síťový spínač může sloužit buď jako jistič, nebo jako vypínač. Má schopnost přepínat z jednoho okruhu na druhý.
Spínač nám díky tuhosti obvodu poskytuje určitou záruku bezpečnosti při používání. Instalační spínač má prohlášení o shodě EU jako 2014/35/EU pro zpřístupnění elektrických zařízení na příslušných trzích pro daná napětí, 2017/30/EU to se zase týká elektromagnetické kompatibility.
2015/863/EU - ze dne 31. března 2015, kterou se mění příloha II směrnice Evropského parlamentu a Rady 2011/65/EU, pokud jde o seznam omezených látek.

Technické specifikace
- Model: SF263
- Vodiče: 1-16mm2 (lanka), 1-16mm2 (drátové)
- Okolní teplota při provozu: -25°C až +55°C
- Montáž: na lištu TH35
- Provozní napětí: 400V AC 50Hz
- Izolační napětí: 690V AC
- Proud: 63A
- Mechanická pevnost (kj): 20000
- Jmenovité impulsní napětí: 6 kV

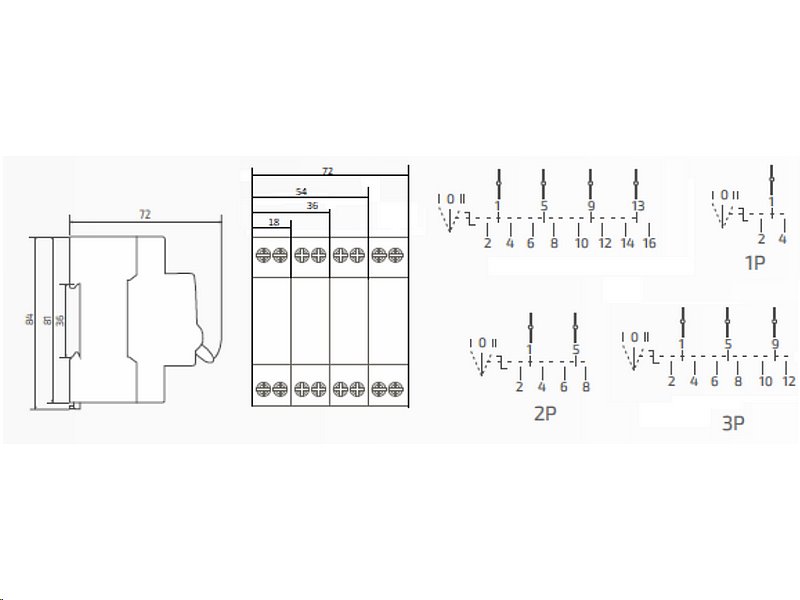

- Rozměry: šířka 36 mm (2 moduly)
- Elektrická pevnost (kj): 10000
- Krytí: IP20

UPOZORNĚNÍ
Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
