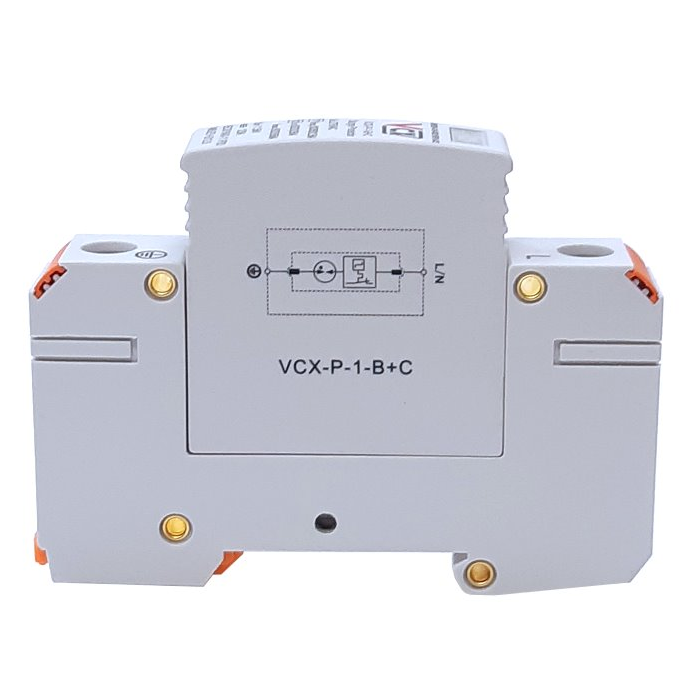

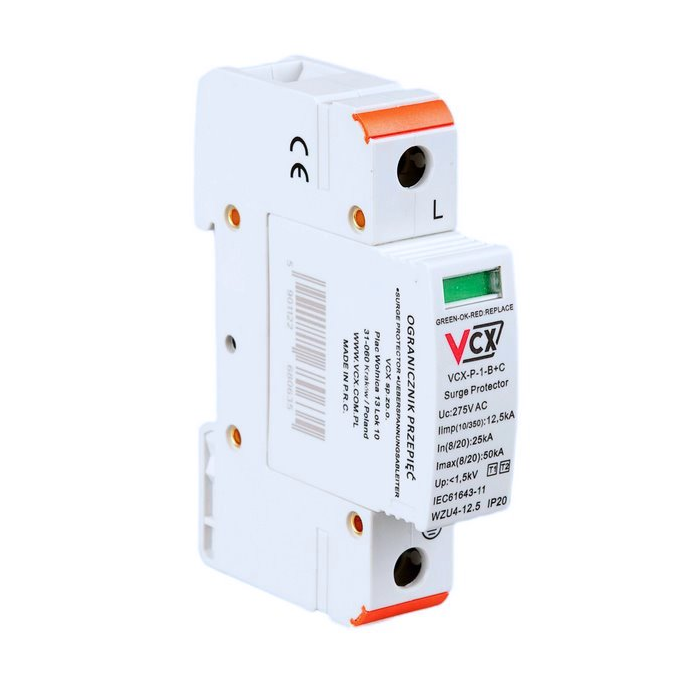

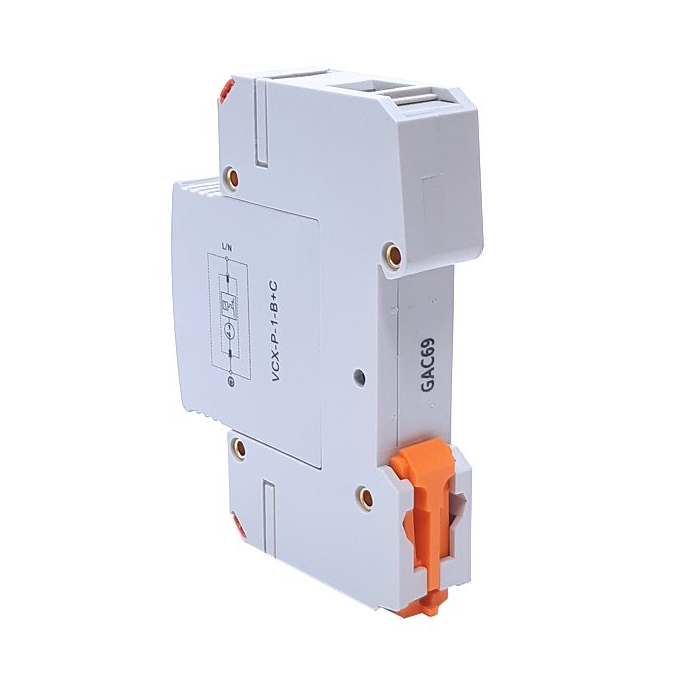

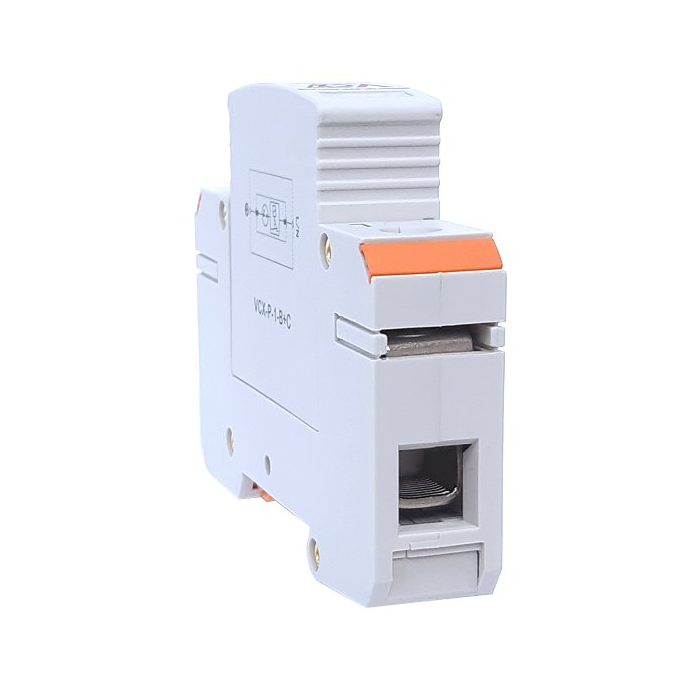

Přep. ochrana VCX P-1-B+C AC třída T1T2 (B+C) 1P 12.5kA s jiskřištěm

řep. ochrana VCX P-1-B+C AC třída T1T2 (B+C) 1P 12.5kA s jiskřištěm

Špičková modulární přepěťová ochrana VCX-P-1-B+C 12.5 kA třídy T1 T2 určená k ochraně napájecích instalací NN proti indukovaným a spínacím přepětím.

Použití patentovaného jiskřiště v konstrukci svodiče přepětí třídy T1T2 (B+C) dokonale chrání zařízení zapojená do sítě před účinky ničivého bleskového proudu. Zajišťuje úplnou ochranu elektrické instalace a elektrických zařízení z ní napájených proti části bleskového proudu a dalším druhům přepětí.

Může být instalována v sítích typu TN-S, TN-C, IT a TT. Měla by být montována jako první i druhý stupeň ochrany v podlahových rozváděčích, rozvodnicích. Přepěťové ochrany by měly být instalovány v místech vstupu elektrických instalací do budovy.

Hlavní vlastnosti

•  Zajišťuje úplnou ochranu elektrické instalace a elektrických zařízení z ní napájených.
•  Poskytuje úplnou ochranu elektrické instalace a z ní napájených elektrických zařízení před účinky části bleskového proudu a jiných druhů přepětí.
•  Snižuje přepětí a svádí na zem přepětí pocházející z obou typů přepětí - přímého i nepřímého. Současně poskytuje dvoustupňovou úroveň ochrany.
•  Nevyžaduje použití tzv. oddělovacích tlumivek.
•  Poskytuje účinnou ochranu počítačů, domácích spotřebičů apod.
•  Vybavená vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

TECHNICKÉ PARAMETRY


• Třída ochrany: T1 T2
• Ochranný prvek: jiskřiště
• Připojení max: 35 mm2
• Maximální provozní trvalé napětí Uc: 275V AC
• Jmenovitý impulzní svodový proud In (8/20 µs): 25 kA
• Maximální rázový svodový proud Imax (8/20 µs) [L1+L2+L3+N-PE]: 50 kA
• Bleskový proud Iimp (10/350 µs) [L, N-PE]: 12.5 kA
• Celkový impulsní proud (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kA
• Napěťová ochranná úroveň: <1.5 kV
• Teplota skladování: -30°C až +70°C
• Provozní okolní teplota: -30°c až +50°C
• Ochrana krytí: IP20

Instalace ochrany

Přepěťová ochrana by měla být instalována v místech vstupu elektrických instalací do budovy. Zajišťuje úplnou ochranu elektrické instalace a elektrických zařízení z ní napájených před částí bleskového proudu a dalšími druhy přepětí.

Snižuje přepětí a svádí přepěťové proudy z obou typů přepětí - přímého i nepřímého - na zem. Současně poskytuje dvoustupňovou úroveň ochrany.

Použití modulárních přepěťových ochran VCX-B+C třídy T1T2 nevyžaduje použití oddělovacích tlumivek. Poskytují účinnou ochranu počítačů, domácích spotřebičů atd. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Jak překonat indukované a spínací přepětí?

Dopady indukovaných a spínacích přepětí na domácí nebo podnikovou elektrickou síť jsou obvykle žalostné. Přepětí, tj. náhlé zvýšení napětí nad jmenovitou hodnotu (bezpečnou pro elektrická zařízení, jako jsou počítače nebo televizory), jsou velmi nebezpečná a předznamenávají značné náklady na opravy a výměny.

Modulární přepěťové ochrana třídy T1T2 (B+C), 12.5 kA je jednou z nejlepších voleb pro ochranu napájecích zařízení před účinky indukovaných a spínacích přepětí. Díky svým parametrům jí lze použít jako první i druhou úroveň ochrany v podružných rozváděčích a podlahových rozvodnicích. Místem instalace zařízení by mělo být místo vstupu elektrické sítě do budovy.

Přepěťová ochrana třídy T1T2 (B+C), 12.5 kA snižuje přepětí a svádí na zem přepěťové proudy pocházející z obou typů přepětí - přímého i nepřímého.

Použití patentovaného jiskřiště v konstrukci svodiče přepětí třídy T1T2 (B+C), 12.5 kA dokonale chrání zařízení zapojená do sítě před účinky ničivého bleskového proudu.

Toto zařízení má vysokou odolnost proti přepěťovému proudu Iimp(10/350) 12.5 kA, které má integrovanou tepelnou ochranu a nevyžaduje další ochranu.

Přepěťové ochrany - základní informace

Při analýze přepěťových ochran je nejprve nutné vysvětlit, co je to střídavý proud. V překladu z anglické zkratky AC (Alternating Current) tento pojem znamená střídavý proud. Název střídavý odkazuje, jak již název napovídá, na jeho střídavé působení z kladných a záporných hodnot.

Svodič přepětí neboli přepěťová ochrana, bleskojistka je zařízení používané v elektrických instalacích. Jeho účelem je zajistit přepěťovou ochranu instalace a k ní připojených zařízení.

Jak vzniká přepětí v elektrické instalaci?

Může vzniknout z řady zdrojů, jako je výboj blesku přímo do budovy nebo jejího napájecího vedení, výboj do systému ochrany před bleskem a/nebo prvku venkovní instalace, klimatizace, ovládání brány, venkovního osvětlení, ale také výboj blesku do sousedních objektů - a to až do vzdálenosti 2 km. Dalším zdrojem přepětí mohou být tzv. komutační přepětí, tj. spínací operace při provozu některých průmyslových strojů.

Svodiče přepětí střídavého proudu (AC)

Svodiče přepětí mají v elektrických zařízeních důležitou funkci. Toto zařízení, známé také jako přepěťová ochrana nebo varistor (svodič přepětí), je určeno k ochraně elektrických přístrojů před přechodnými přepětími způsobenými údery blesku do trakčního vedení. K přepětí dochází také při zapínání nebo vypínání nezatíženého nadzemního vedení. Tyto události mohou mít za následek poškození nebo dokonce zničení různých síťových komponent a izolace. Svodič přepětí funguje tak, že omezuje trvání a hodnotu následného proudu.

Svodiče typu 1 (dříve označované jako svodiče třídy B) chrání elektrickou instalaci a všechny zátěže před přepětím vzniklým přímým úderem blesku do napájecího vedení nebo do systému ochrany před bleskem v budově svodiče.

Svodiče typu "1+2" (dříve označované jako svodiče třídy B+C) jsou hybridní zařízení. Jejich účelem je ochrana před spínacími přepětími. Chrání také před atmosférickým přepětím způsobeným úderem blesku do objektů umístěných v blízkosti nadzemního vedení, ale i daleko od svodičů. I v případě přímého úderu blesku do nadzemního vedení poskytují svodiče typu "1+2" ochranu.

Výběr svodiče přepětí (přepěťové ochrany)

Při výběru vhodného svodiče přepětí pro střídavý proud je třeba vzít v úvahu maximální trvalé provozní napětí v závislosti na napětí přítomném mezi fázovým a nulovým vodičem. Při výběru je třeba věnovat pozornost průběhu prvního přepěťového proudu odpovídajícímu průběhu 10/350 µs podle ustanovení normy.


UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
