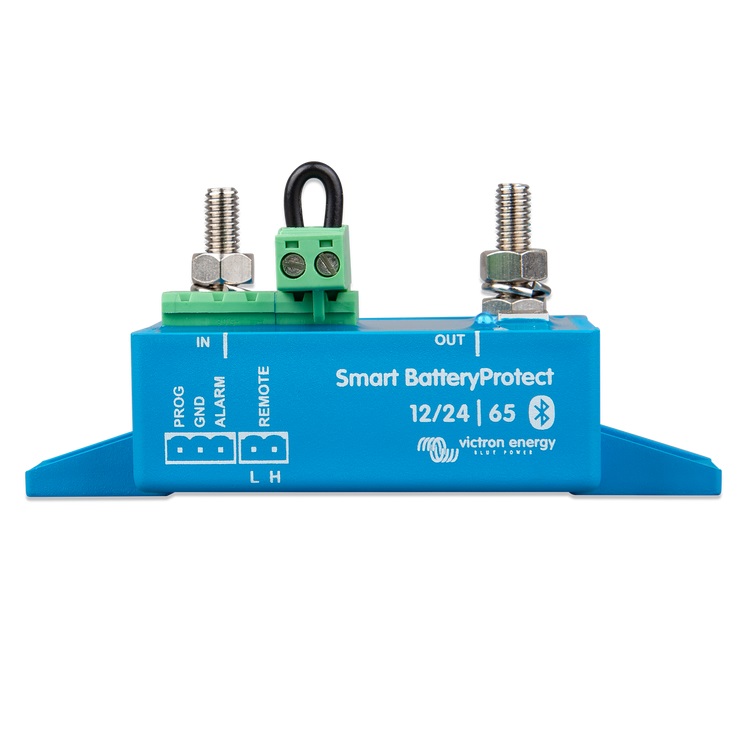

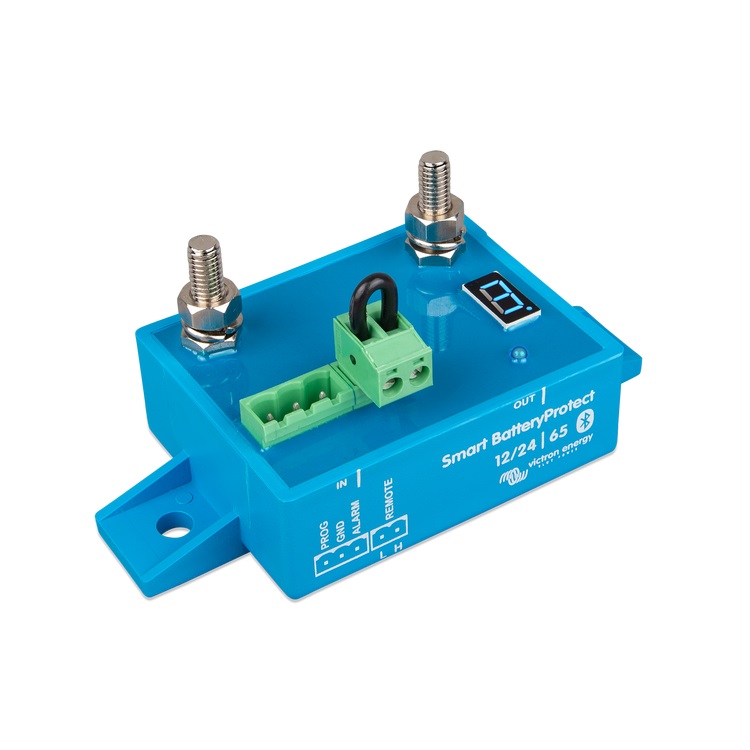

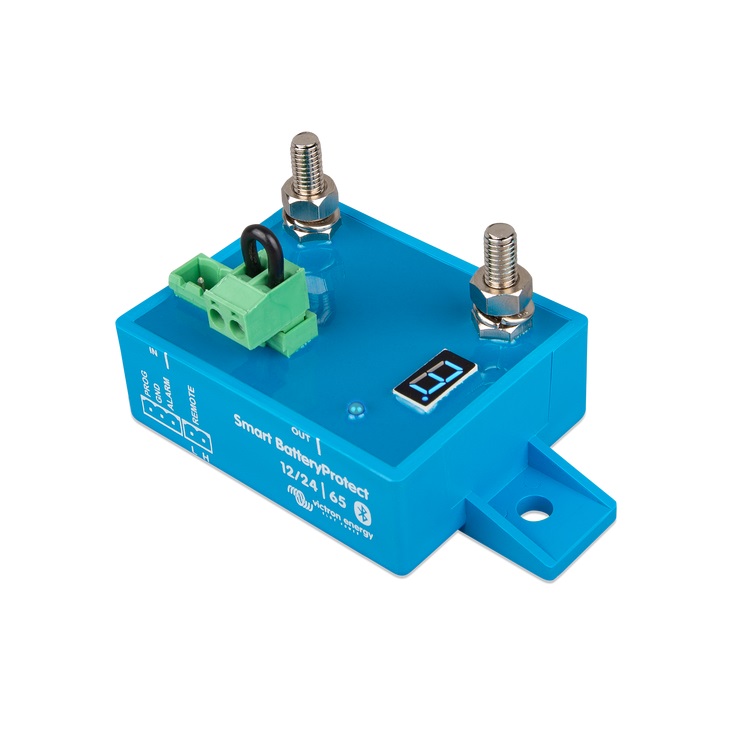

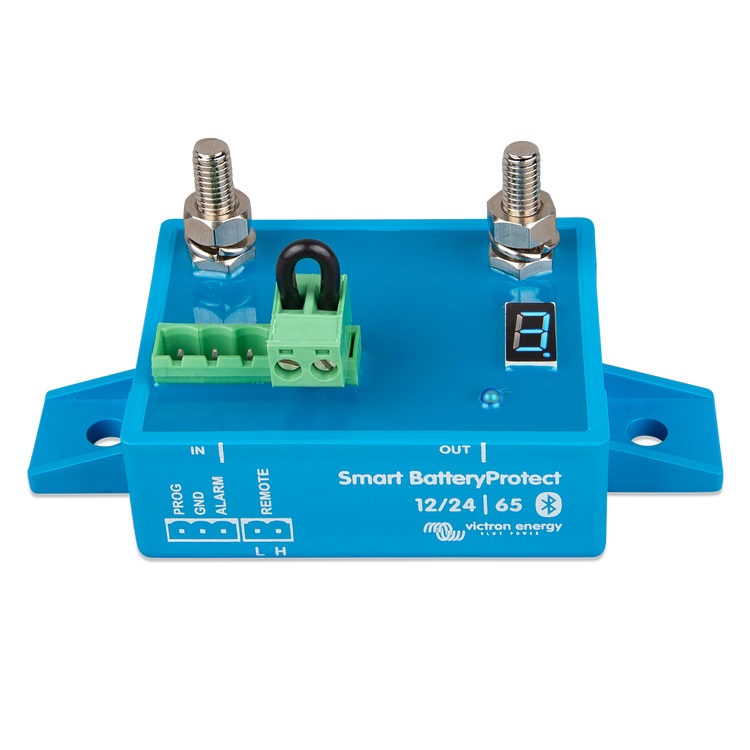

Ochrana baterií Smart BP-65 12/24V

Ochrana baterie Smart BatteryProtect chrání baterii před nadměrným vybitím (což by mohlo baterii poškodit) a může být použit jako vypínač systému zap/vyp.



Ochrana baterie BatteryProtect automaticky detekuje napětí v systému.



Díky integrované funkci Bluetooth pro programování Smart BatteryProtect lze jednoduše nastavit požadované úrovně napětí pro připojení / odpojení zátěže. Nastavení můžete provádět pře smartphone, tablet nebo PC a to pomocí aplikace VictronConnect app.

Alternativně lze nastavit jednu z devíti přednastavených úrovní připojení / odpojení pomocí programovacího pin (viz manuál).

V případě potřeby lze Bluetooth vypnout.



Aplikaci si zdarma stáhněte pod názvem VictronConnect app v App Store, nebo Google Play.

Aplikace je ke stažení na této softwarové stránce výrobce Victron Energy:

https://www.victronenergy.com/support-and-downloads/software#victronconnect-app


V tomto režimu může být ochrana Smart BatteryProtect řízena přes sběrnici VE.Bus BMS.

Poznámka: Smart BatteryProtect může být také použit jako odpojovač nabíjení mezi nabíječkou akumulátoru a Li-ion baterií. Viz schéma zapojení v návodu.



Nízká spotřeba je pro Li-ion baterie velmi důležitá, hlavně po vypnutí při nízkém napětí.

Pro více informací si prosím prohlédněte Li-ion battery datasheet a VE.Bus BMS manual.



V případě vzniku přepětí s následkem možného poškození citlivých přístrojů, jsou přístroje odpojeny pokud DC napětí přesáhne 16 V popřípadě 32 V.



Nepracuje s reléovými prvky nýbrž s tranzistorovými spínači MOSFET, nevzniká jiskření.



Výstup alarmu je aktivován v případě, že na baterii klesne napětí pod nastavenou hodnotu po dobu delší než 12

vteřin. Startování motoru, proto alarm neaktivuje. Výstup alarmu je otevřený kolektorový výstup na zápornou

sběrnici, max. proud 500 mA. Výstup alarmu se typicky připojuje na bzučák nebo ke světelné signalizaci.



Zátěž se odpojí 90 vteřin poté, co byl spuštěn alarm. Pokud během této doby napětí baterie vzroste na úroveň

„připojovací prahové hodnoty“ (např. během startování motoru), zátěž odpojena nebude.

Zátěž se znovu připojí 30 sekund po zvýšení napětí baterie na více než přednastavené napětí pro opětovné připojení.

Ochrana baterie BatteryProtect je jednosměrná tzn. proud může procházet pouze ze vstupu „in“ do výstupu „out“. Zpětný proud procházející z výstupu „out“ do vstupu „in“ je nepřípustný a poškodí zařízení.
