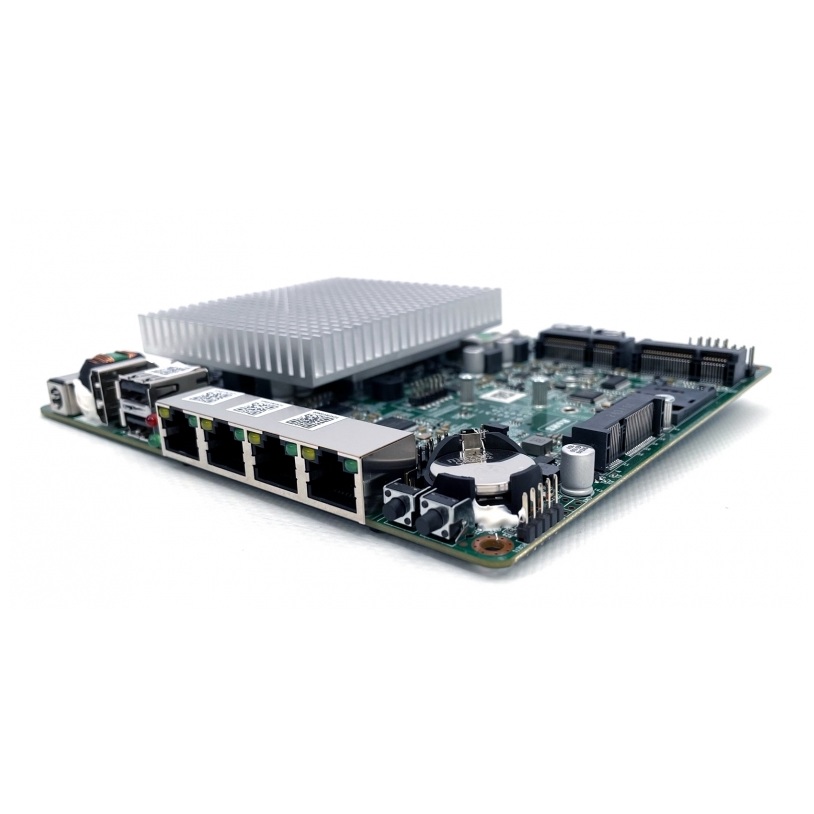

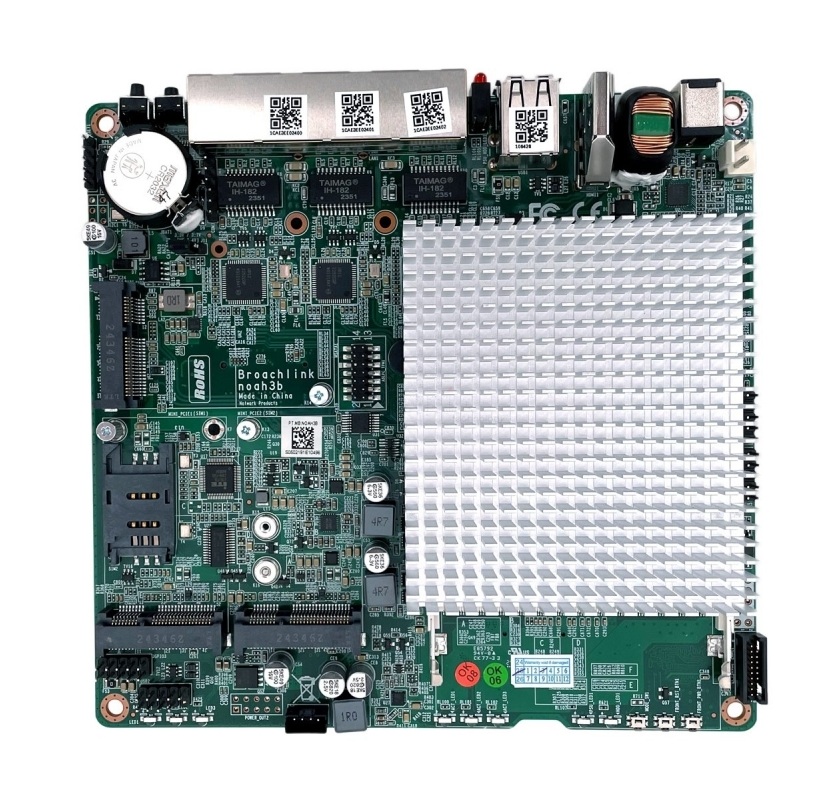

Noah3b Firewall Router Motherboard Intel E3845, 4 cores 1.91 GHz

Základní deska Noah 3b (verze 2025) představuje moderní a výkonné řešení navazující na osvědčenou platformu Noah3, navržené pro náročné síťové a průmyslové aplikace. Je postavena na procesoru Intel E3845 s podporou AES-NI, čtyřmi jádry a frekvencí 1,91 GHz, což zajišťuje vysoký výkon při nízké spotřebě. Díky třem gigabitovým LAN portům, třem slotům miniPCIe a podpoře paměti až 8 GB je ideální pro firewall, router nebo bezpečnostní appliance. Nová verze přináší rozšířenou podporu 4G/5G, TPM a možnost softwarového RAIDu se dvěma mSATA disky. Noah 3b je bezventilátorový hardware navržený pro nepřetržitý provoz 24/7 a představuje plnohodnotnou náhradu za populární desku APU2 od PC Engines.

Základní deska Noah 3b (verze 2025)
Intel E3845 AES-NI, 4 jádra 1,91 GHz (paměť až 8 GB), 3LAN Gigabit, 3 miniPCIe, USB 2.0

Noah3 b je vývoj základní desky Noah3 pro rok 2025.

Vylepšení oproti Noah3 jsou následující:

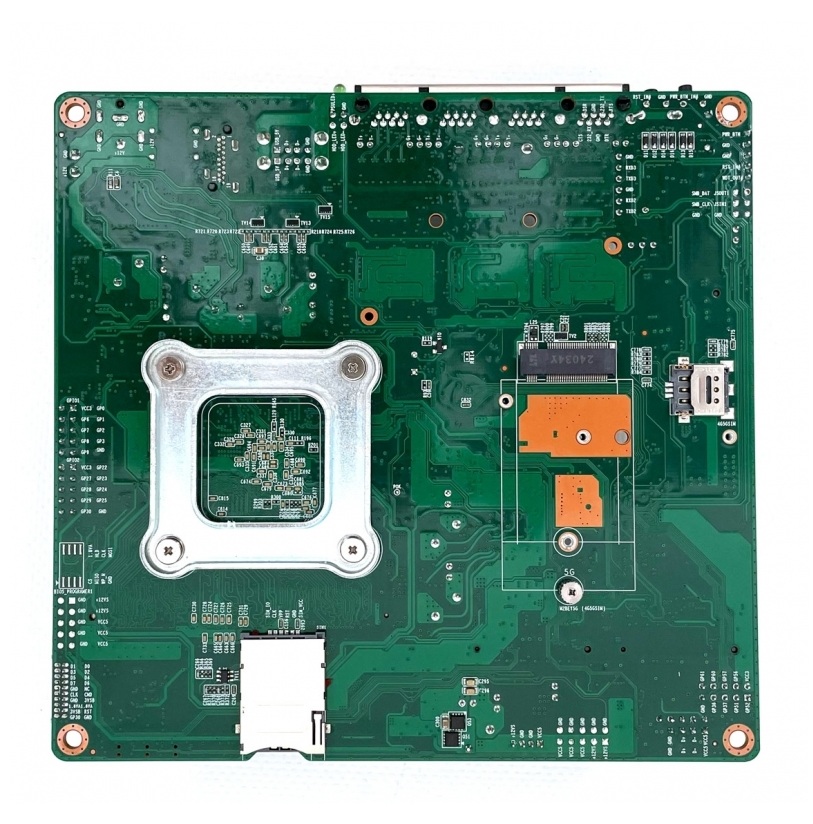

- Podpora komunikace 4G/5G s konektorem M.2 pod základní deskou.
- Možnost připojení dvou disků mSATA, což z něj činí systém odolný vůči chybám se softwarovým RAIDem podporovaným FreeBSD, OPNsense, pfsense, Linuxem atd.
- Přidán konektor TPM, který umožňuje instalaci TPM pro software, který jej vyžaduje, například Windows 11.
- Přidána podpora pro druhý modem 4G/LTE.
- Výměna síťového řadiče Intel I211 za Intel I210AT, což výrazně zlepšuje rychlost přenosu v síti se čtyřmi frontami odesílání/příjmu na port místo dvou u I211.

Noah 3b je spolehlivý a výkonný bezventilátorový hardware pro zařízení s nepřetržitým provozem 24/7 a další.
- Průmyslové prostředí (router, hardwarový řadič, rozhraní ovládacího panelu, ...)
- Telekomunikace (router, IPBX, VoIP brána, LTE, WiFi řadič atd.)
- Síť (firewall, router, agregátor, VPN server, NAS, video dohled, ...)>
- Zabezpečení (VPN server, analyzátor, inspektor paketů, ...)
- IoT (brána, koncentrátor, řadič na místě, analyzátor na místě, ...)
- Prototypování (proof of concept, geek hobbyst, ...)

Noah3b je náhradní alternativa za desku APU2 od PC Engines. Noah3b byl navržen s cílem usnadnit výměnu karty APU PC Engines.

Ovládání LED diod a tlačítka v Linuxu


Technické parametry:

Processor System
CPU: Intel Atom E3845
Core: 4
Frequency: 1.91GHz
L2 Cache: 2MB
BIOS: AMI 64 Mbits
AES: AES-NI

Memory
Technology: DDR3L 1333MHz
Max. Capacity: 8 GB (Should be installed in factory)
Socket: 1 x 204 pin SODIMM

Display
HDMI

Ethernet
Interface: Up to 3
Controller: Intel I210AT
Connector: RJ45

WatchDog Timer
Output: System reset
Internal Watchdog timer: (programmable 1-255s,1-255min, disable)

Storage
mSATA: 2 x full size mSATA

Internal I/O
Up to 3 Serial: 1 x RS-232,
Ethernet: Up to 3 GbE
HDMI: 1
Reset Button: 2
Power Button: 2 (For system wake)
USB: 4 x USB2.0
GPIO: 24-bit GPIOs

Expansion
MINI_PCIE1 slot: mSATA, SIM and USB signal for (4G/LTE).
MINI_PCIE2 slot: PCIe signal for Wifi, SIM and USB signal for (4G/LTE) .
MSATA1 slot: mSATA / USB
M2BEY5G : M.2 B-key 4G/5G Mux
2 x COM TTL (Transfer rate up to 1 Mbit/s)
I2C

Power
Power input: 12V ±10% only
Power Consumption (Typical,Minimum system) Noah with E3845: 0.5A @ 12V (5.28W)
Power Consumption (Max, test in pfSense) Noah with E3845: 1A @ 12V (12W)

Environment
Operating 0 ~ 60° C (32 ~ 140° F) (Operating humidity: 40° C @ 95% RH non-condensing)
Non-Operating -40° C ~ 85° C and 60° C @ 95% RH non-condensing

Physical Characteristics
Dimensions (L x W): 160 x 152.4 mm (6.3" x 6")
Weight: 0.45 kg (0.99 lb) (with heatsink)
Total Height: (with cooler + PCB + Bottom) 33mm
