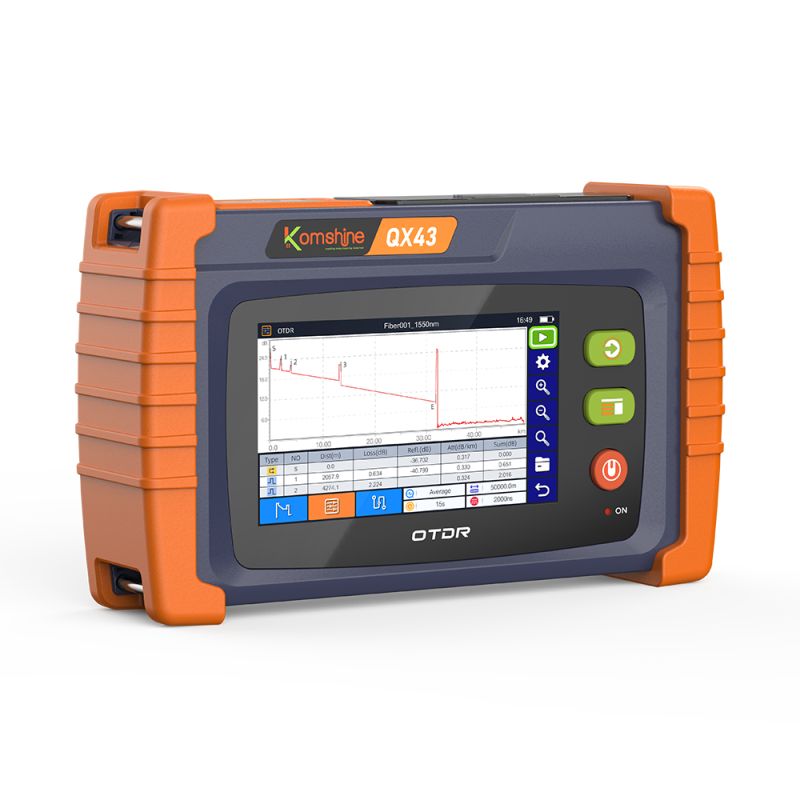

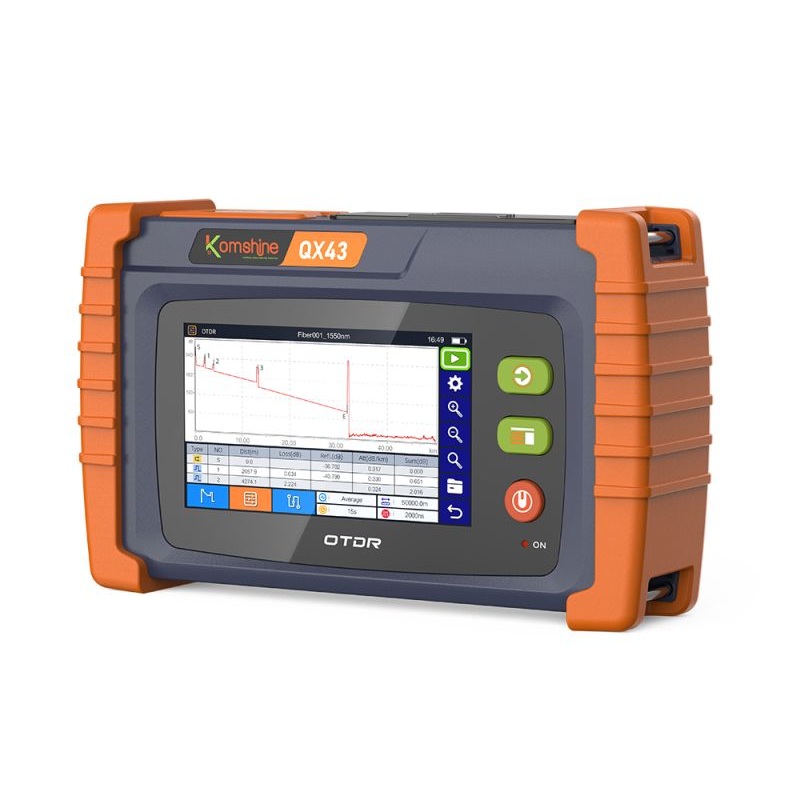

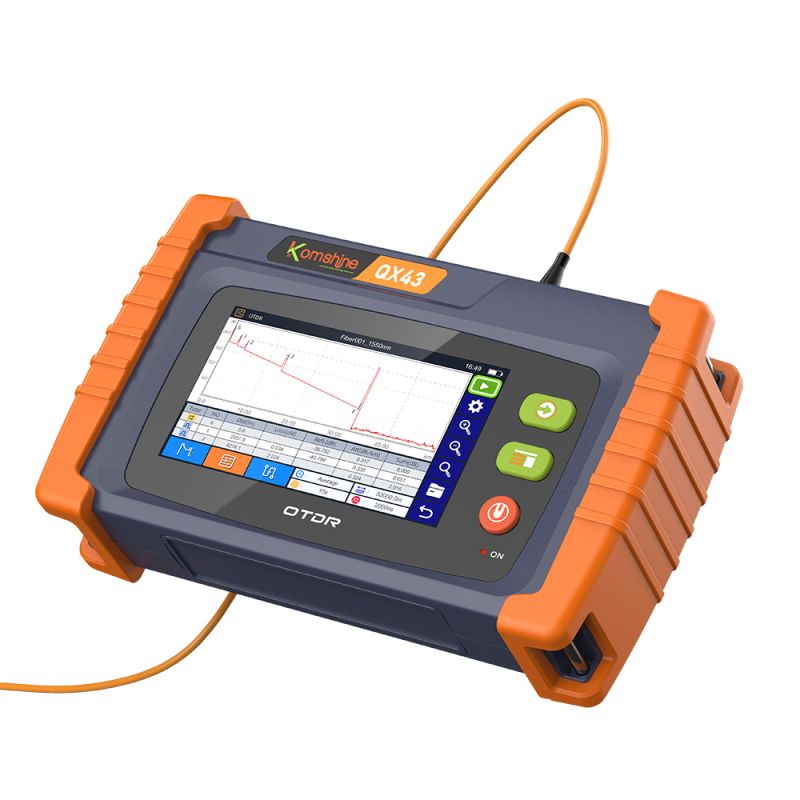

Komshine QX43-S1 Single-mode FTTx OTDR

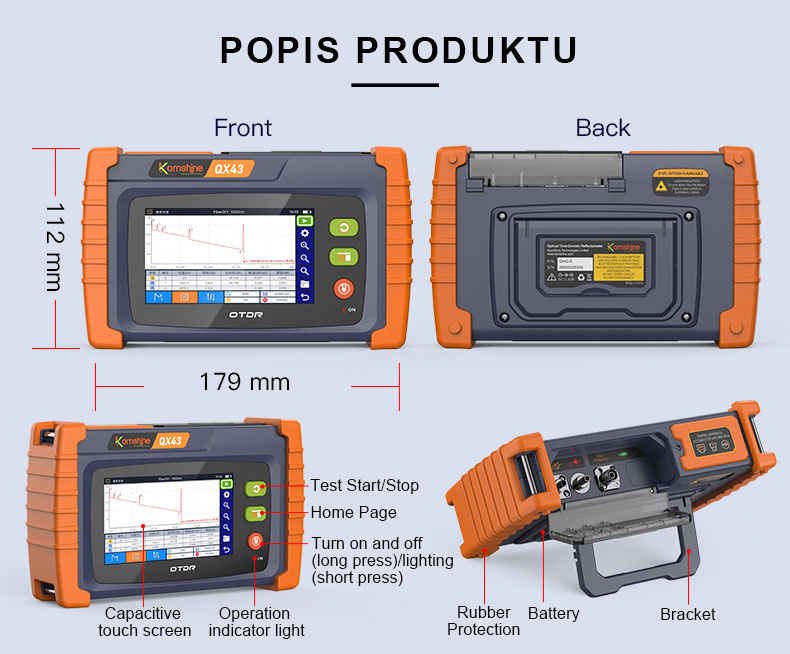

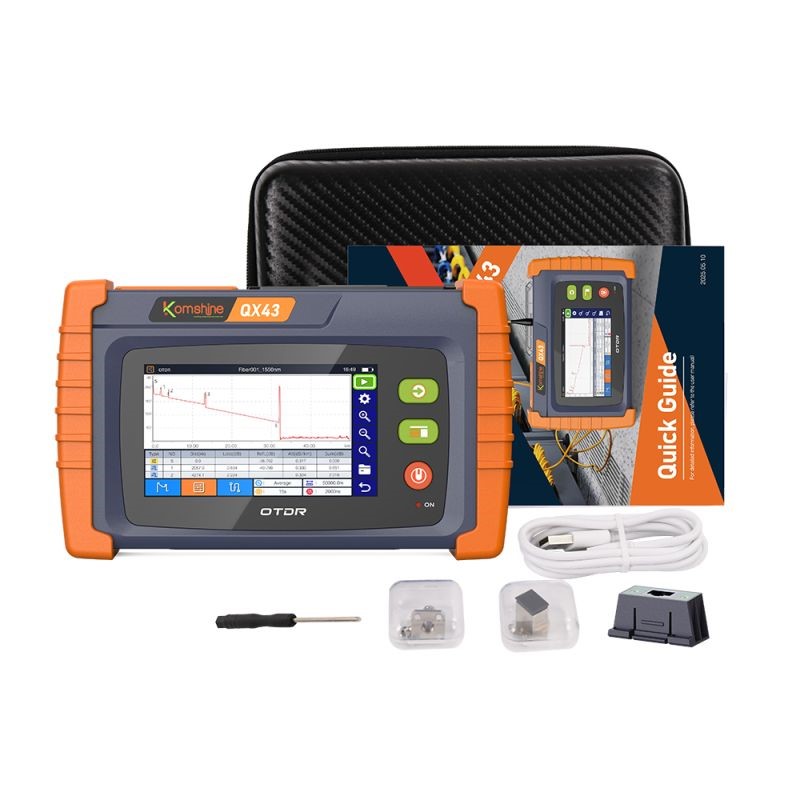

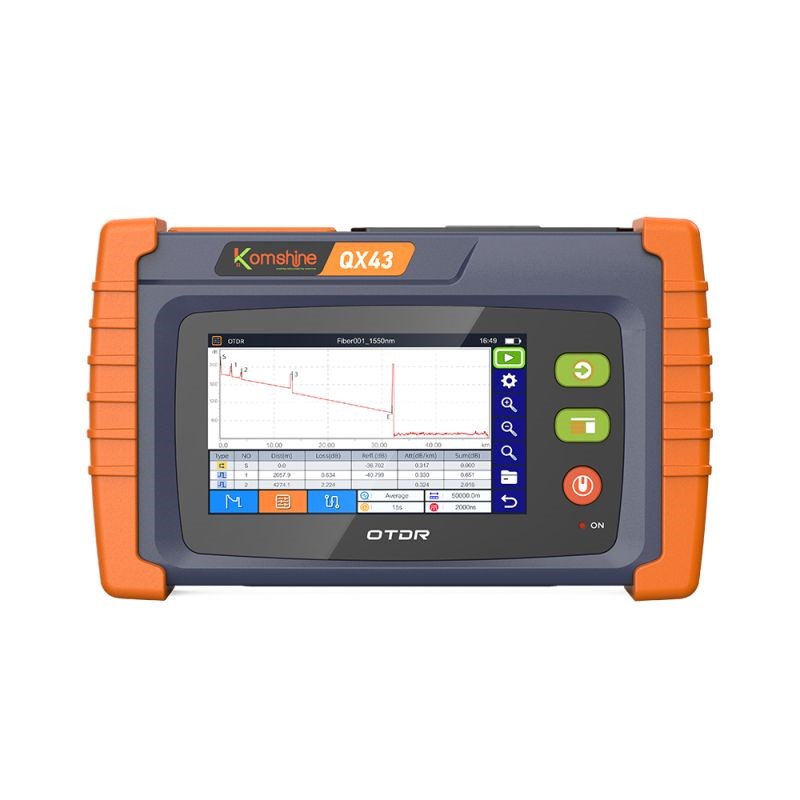

Komshine QX43-S1 je kompaktní univerzální měřicí nástroj za cenu, která nemá konkurenci. Máte vždy kompletní vybavení po ruce - ideální řešení do výbavy každého technika. Podporuje optické konektory FC, ST a SC (ST a SC přes adaptér). Ovládání je intuitivní, kombinuje dotykový displej a tři tlačítka. Výsledky měření lze uložit jako soubory SOR. Měření jedním kliknutím výrazně zjednodušuje testování. Integrovaná svítilna usnadňuje práci i ve špatně osvětlených prostorách. Disponuje baterií 6000mAh dobíjenou přes USB-C a celé zařízení váží pouhých 600g.

Klíčové vlastnosti
OTDR - měření parametrů optické trasy (26/24 dB, 1310/1550 nm)
VFL - vizuální lokátor poruch
OPM - optický výkonový měřič
SLS - stabilní zdroj světla

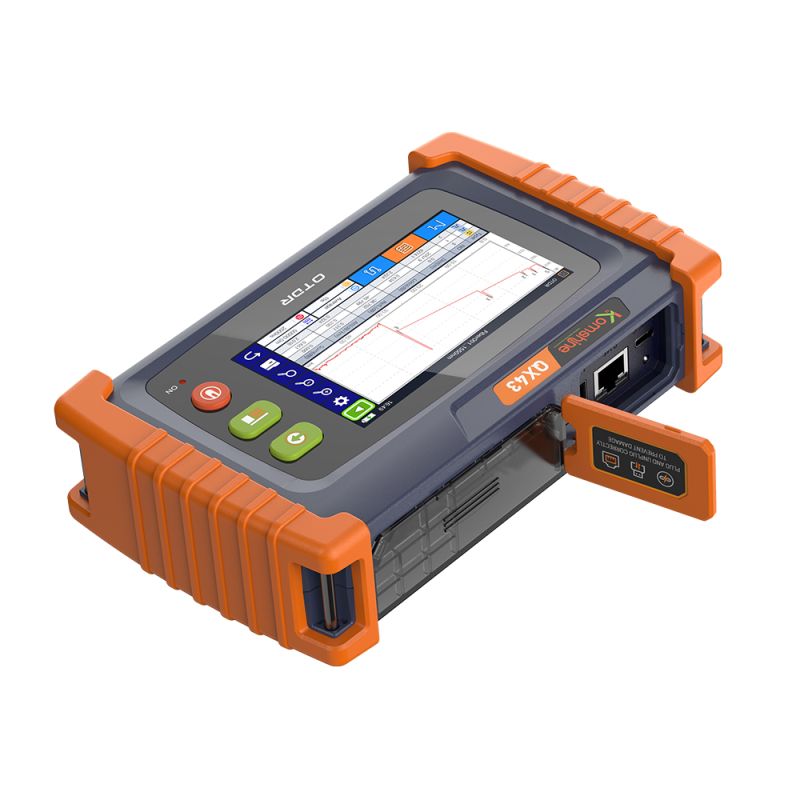

RJ45 - testování sítě


Parametry:

OTDR
Vlnová délka (nm) 1310/1550±20
Dynamický rozsah (dB) 26/24
Mrtvá zóna události (m) < 1.5
Mrtvá zóna útlumu (m) < 5
Počet optických rozhraní 1x FC/UPC
Použitelné optické vlákno SM
Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
Přesnost vzdálenosti (m) ± (1 metr + měřená vzdálenost × 2 × 10-5 + rozlišení sběrného bodu)
Počet vzorkovacích bodů 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
Šířka pulzu (ns) > 15000
Rozlišení vzorkování (m) 0.04
Přesnost ztráty (útlumu) ± 0.03 dB/dB
Přesnost odrazu ± 2 dB

OPM - optický výkonový měřič
Rozsah měřených vlnových délek 800~1650nm
Vlnová délka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
Rozsah měřeného výkonu -70~6dBm
Přesnost měření <(±0.2dB nebo ±5%)
Rozlišení displeje 0.01dB
Rozhraní měřiče výkonu FC/UPC + 2.5mm Univerzální konektor

SLS - modul stabilního zdroje světla
Vlnová délka (nm) 1310/1550
Výstupní výkon >-10dBm
Modulační frekvence CW, 270Hz, 1kHz, 2kHz
Bezpečnostní třída laseru Třída 1M nebo Třída 1
Vestavěné rozhraní optického vlákna Optický port OTDR

VFL - modul zdroje červeného světla
Vlnová délka (nm) 650
Výstupní výkon 10mW
Modulační režim CW, CHOP (2 Hz)
Bezpečnostní třída laseru Třída 3R
Rozhraní optického vlákna 2.5 mm univerzální konektor pro FC, SC, ST

RJ45 - modul testování sítě
Použitelný síťový kabel CAT5, CAT6
Délka zarovnání 300m
Maximální vzdálenost přenosu zvuku 300m



Technické parametry

Optika
Typ vlákna: Single Mode
Vlnová délka - Tx/Rx [nm]: 1310 / 1550
Dosah [km]: 150
Typ broušení: UPC

Obraz
Rozlišení displeje: 800 x 480

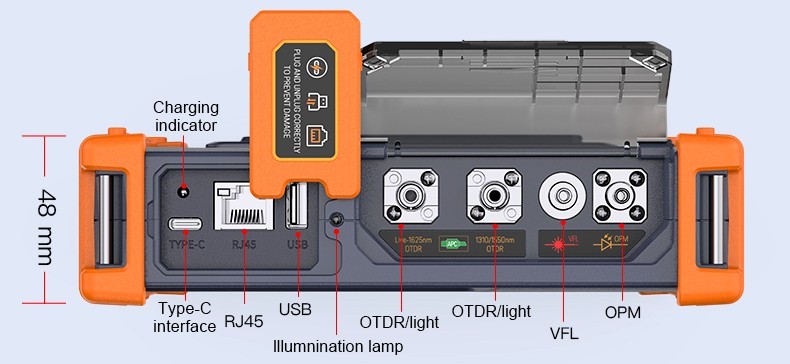

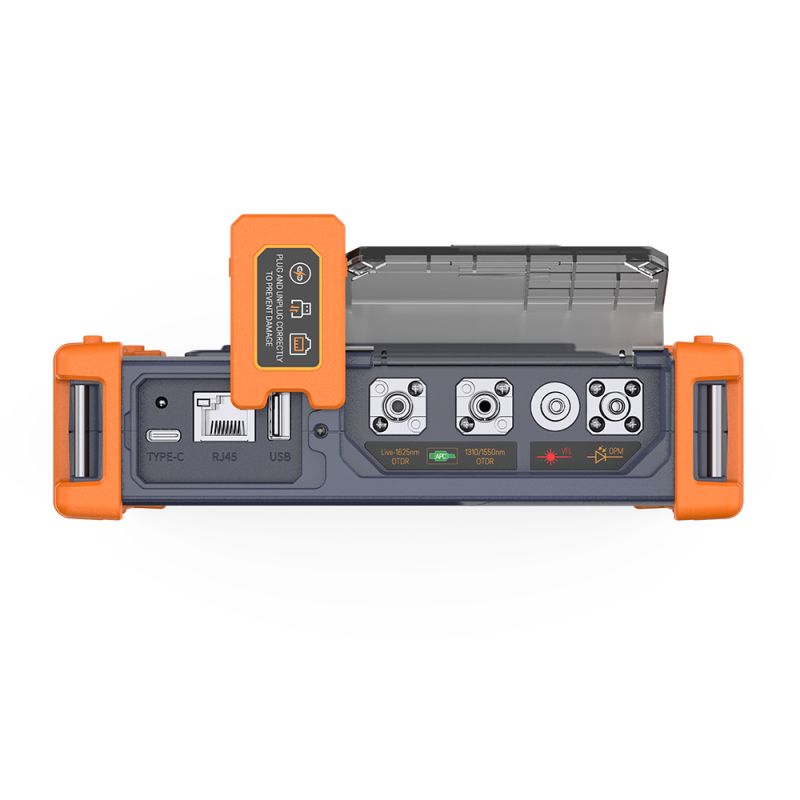

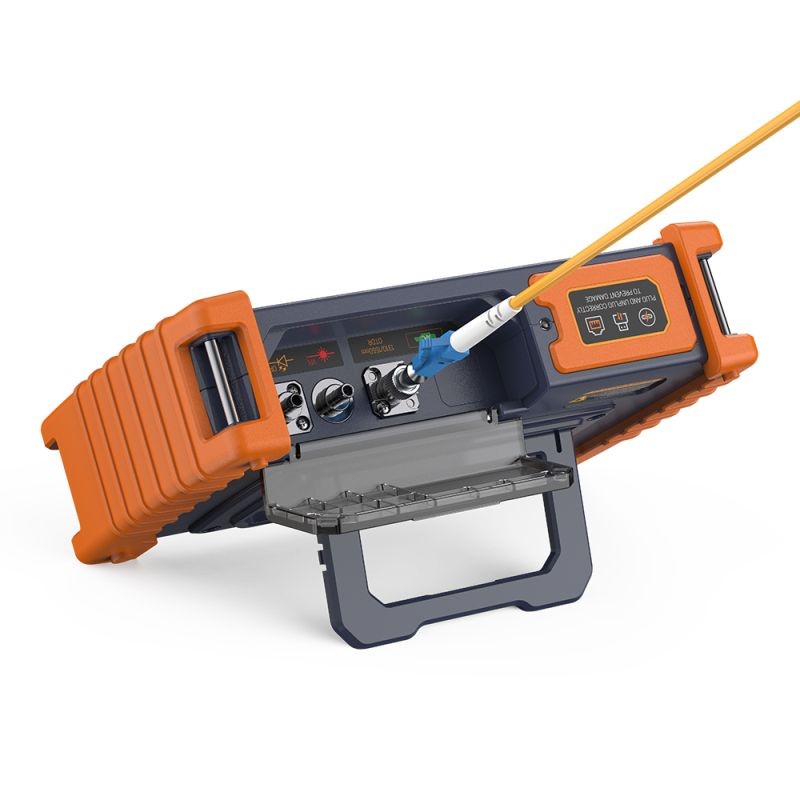

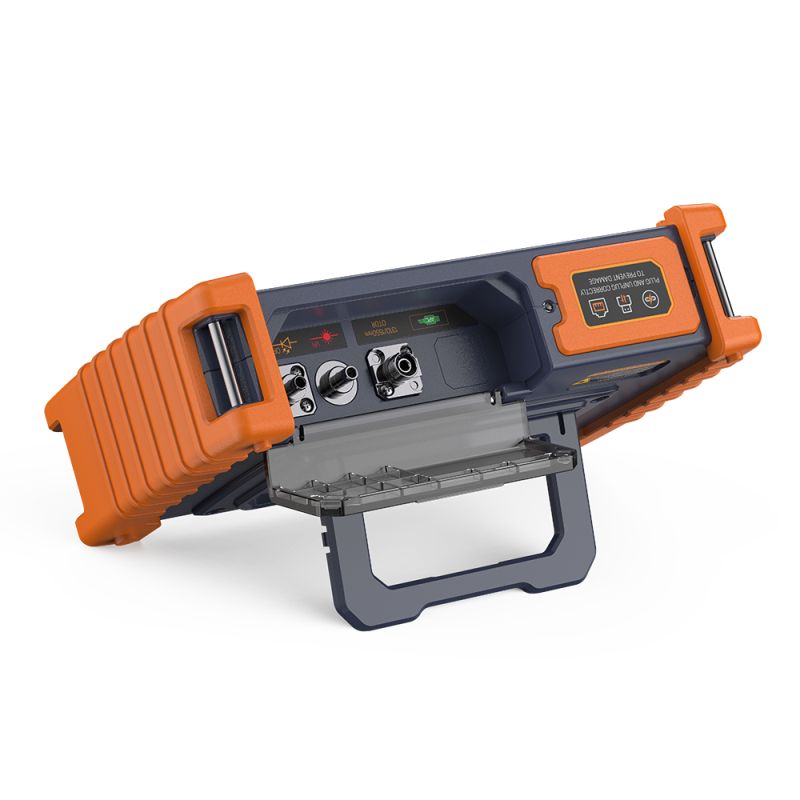

Konektory a rozhraní
Dotykový displej: Ano
Optické konektory: (1) FC
Počet portů USB 2.0: 1

Napájení
Kapacita baterie [mAh]: 6000
Typ napájení: USB-C
Integrovaná baterie: Ano

Fyzické charakteristiky
Provozní teplota [°C]: -10 až 50
Hmotnost [g]: 600
Šířka [mm]: 179
Výška [mm]: 112
Hloubka [mm]: 48
