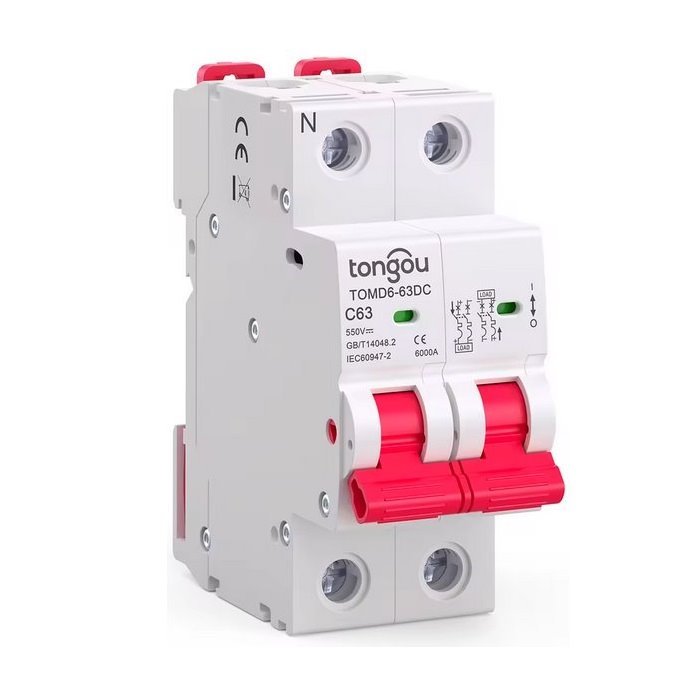

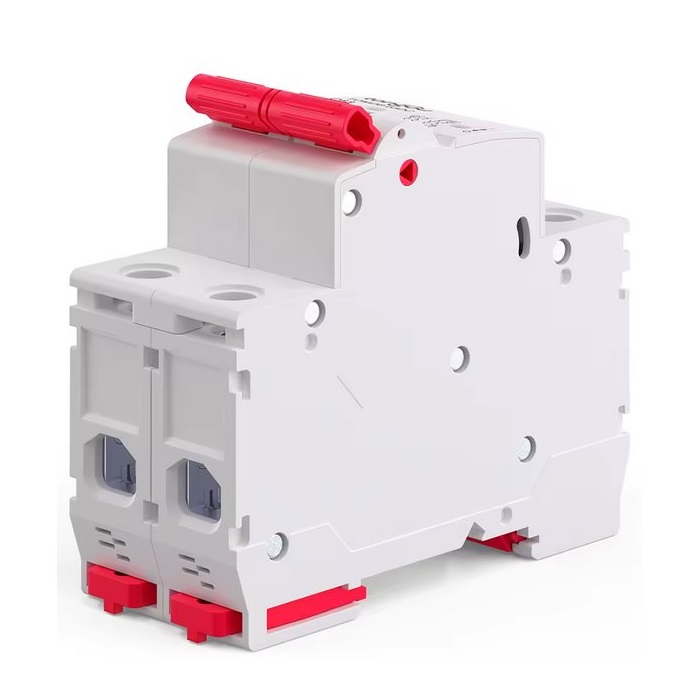

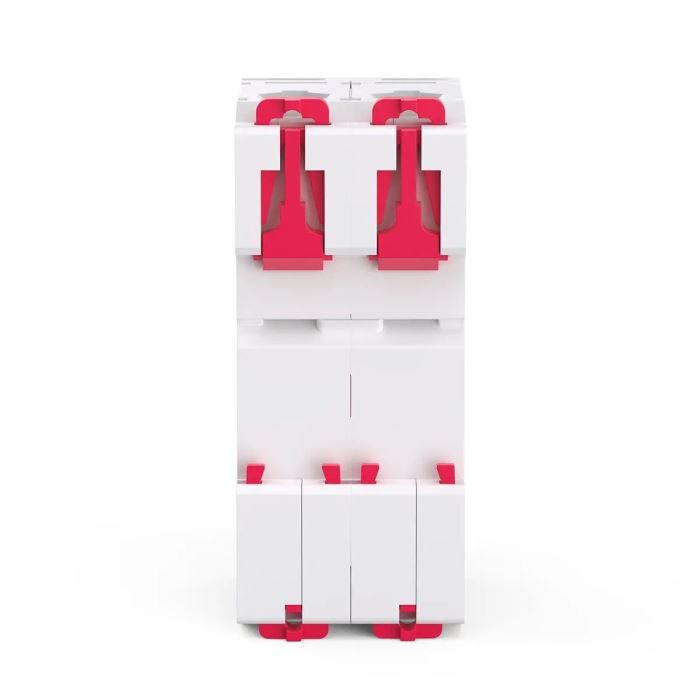

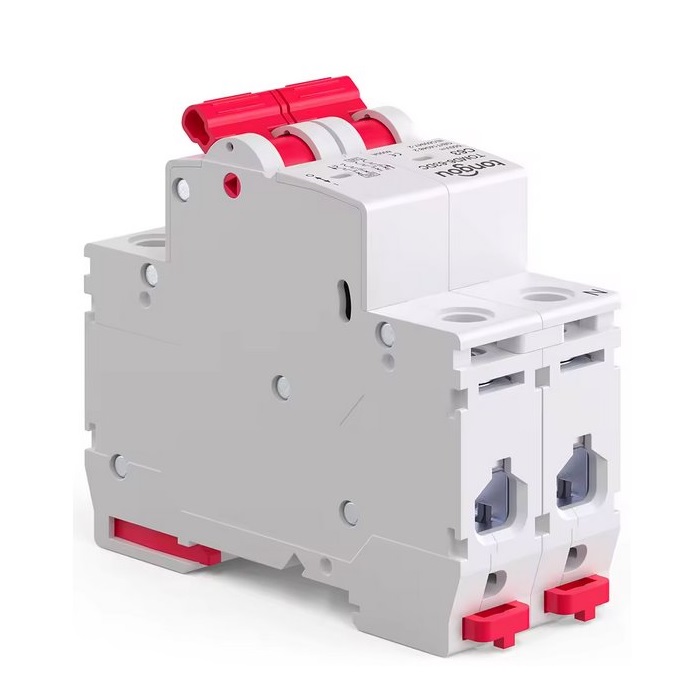

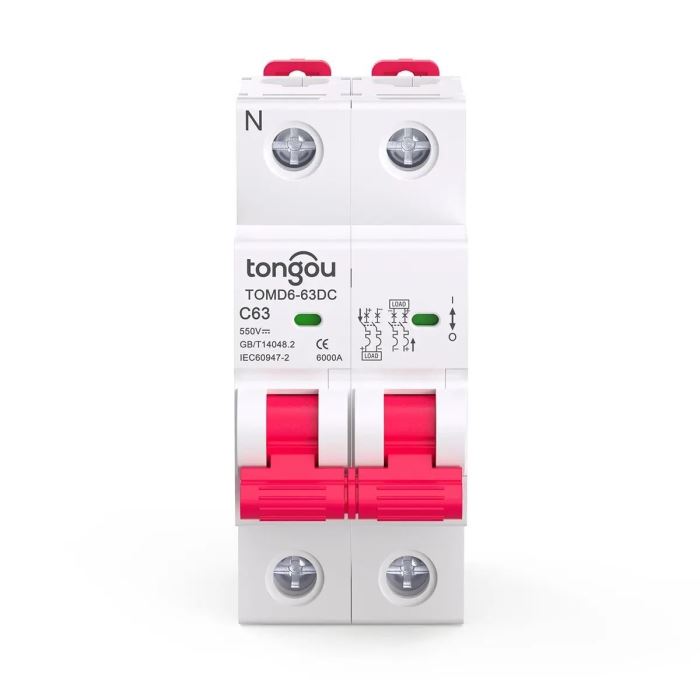

Jistič DC 20A/C 2P Tongou TOMD6-63DC na DIN lištu

TOMD6 je nová generace výrobků od společnosti Tongou. Miniaturní jistič, známý jako MCB (Miniatury Circuit Breaker), je proudový omezovač, miniaturní jistič s vysokou vypínací schopností s dvojitou ochranou proti přetížení a zkratu.

Je vhodný pro stejnosměrný proud 50 Hz/60 Hz, jmenovité napětí 12-550 V, jmenovitý proud do 20 A a nižší v obvodu, jako ochrana proti přetížení a zkratu díky pokročilé konstrukci, spolehlivému výkonu, silné vypínací schopnosti, krásnému a kompaktnímu vzhledu atd.

Stejnosměrný miniaturní jistič MCB je speciálně navržen pro stejnosměrné (DC) obvody a používá se pro nadproudovou a zkratovou ochranu v elektrických spotřebičích nebo elektrických zařízeních. Široce se používá v průmyslových, obchodních, výškových a občanských domech a na dalších místech.

Vlastnosti produktu
•  Miniaturní jistič je určen pro neprofesionální obsluhu osobami, které nejsou vyškoleny, a nevyžaduje žádnou údržbu.
•  Při splnění výše uvedených podmínek a aplikací se MCB s indikačním zařízením "ON-OFF" považují za vhodné pro izolační funkci.
•  Doporučuje se instalovat na vedení k MCB speciální zařízení, jako jsou přepěťová ochranná zařízení, svodiče přepětí atd. jako prevence proti případnému přepětí a proudu, které se vyskytují na jeho vstupní straně.
•  MCB musí být vybaven ochranou proti přepětí. Vhodně zvolená a správně nainstalovaná vypínací křivka MCB v případě poruchy vypne a odpojí chráněný obvod, a tím zajistí ochranu před úrazem elektrickým proudem.


TECHNICKÉ SPECIFIKACE
• Model: TOMD6–63DC
• Počet pólů: 2
• Rozsah provozního napětí Ui: 12–550V DC
• Frekvence: 50/60 Hz
• Prodleva: 4ms
• Jmenovitý proud Ie: 20 A
• Vypínací charakteristika: C
• Jmenovitá zkratová odolnost Ics: 6 kA
• Jmenovité impulzní výdržné napětí Uimp: 4 kV
• Elektromechanická odolnost: 6000 cyklů
• Kapacita připojení: pevný vodič do 25 mm2, ohebný do 16mm2
• Materiál pláště: PA66 nebo vyšší
• Certifikace: CE CB TUV
• Vyhovuje normě: IEC60947-2
• Krytí: IP20
• Montáž: na DIN lištu TH35 mm
