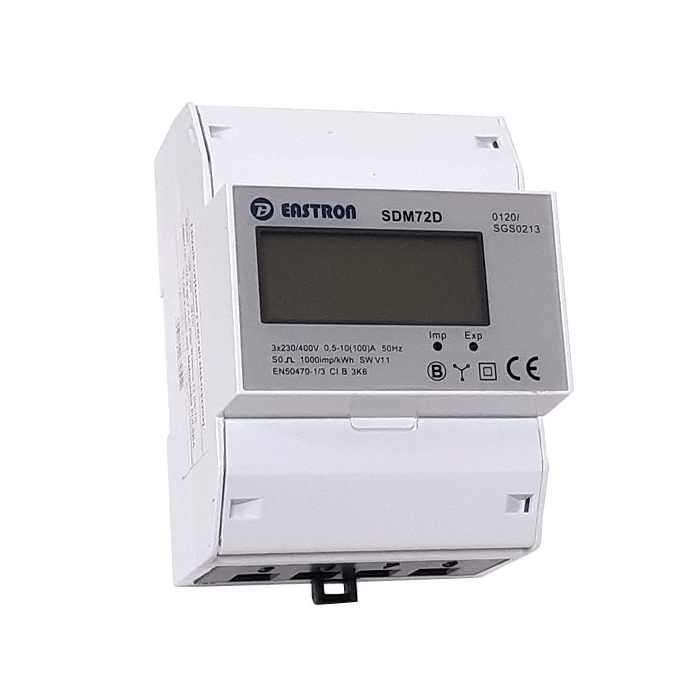

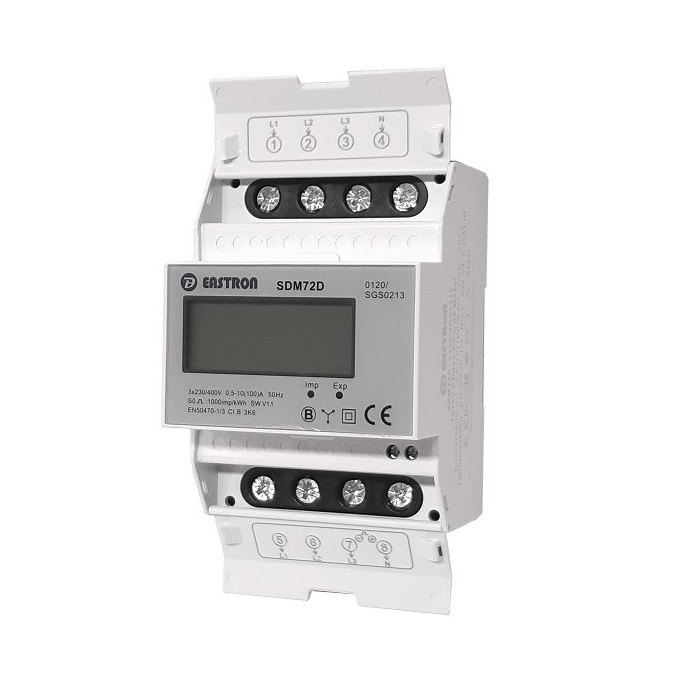

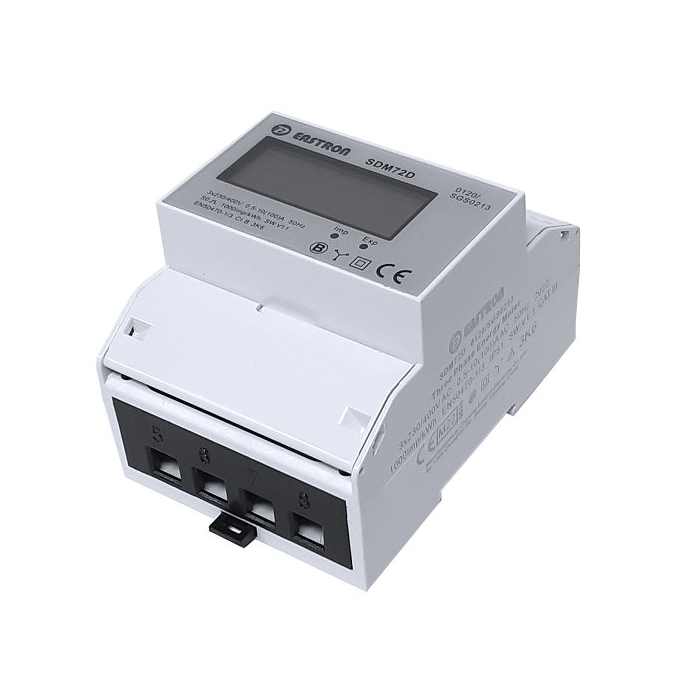

Elektroměr 3F na DIN lištu třífázový VCX EASTRON SDM72 D, MID, digitální

Elektroměr 3F na DIN lištu třífázový VCX EASTRON SDM72 D, MID, digitální

Elektroměr měří spotřebovanou elektrickou energii (kilowatthodiny - kWh). Zařízení udává množství elektřiny spotřebované spotřebiči v domě - LCD displej zobrazuje celkovou činnou energii v kWh.

Elektroměr řady 72 je vybaven pulzním výstupem, zcela odděleným od obvodu přístroje, generujícím pulzy v závislosti na množství spotřebované energie, umožňujícím připojení počítacího zařízení. Je použitelný při měření energie v průmyslových a komerčních aplikacích.

Měřič má jednoduché ovládání, montuje se na DIN lištu a připojí se k spotřebiči, který bude monitorovat. Dokáže měřit široký rozsah proudu a sám má nízkou spotřebu energie. Díky jeho malým rozměrům a hmotnosti je manipulace s ním velice jednoduchá a jeho umístění na DIN liště zabírá pouze málo místa.

Elektroměr lze používat jako stanovené měřidlo k měření činné energie určené pro použití v obytných a obchodních prostorách a lehkém průmyslu. Certifikát MID (dle evropské směrnice pro měřicí přístroje 2004/22/ES). Zkratka MID pochází z anglických slov Measuring Instruments Directive. Samotná směrnice pokrývá kategorie měřicích přístrojů (aktivní elektroměry).

MID směrnice

Přístroje schválené podle směrnice pro měřicí přístroje (MID - Measuring Instrument Directive) usnadňují bezproblémové rozdělení nákladů.

Elektroměry mající schválení MID jsou výhodné tím, že jimi naměřené hodnoty jsou certifikované, s ověřenou měřicí přesností. To je důležité v případě, že vzniknou neshody na téma spravedlivé rozdělení nákladů na energie.

Elektroměry usnadňují rozdělení nákladů za odběr mezi různé nájemce, např. obchody a butiky v nákupních galeriích, firmách s bloky kanceláří nebo mezi různé aerolinky a funkce (např. manipulace se zavazadly) na letištích.

Skutečnost, že řada těchto komerčních provozů není zpočátku navržena na podružná měření, neznamená žádný problém. Elektroměry je možno elegantně zařadit do instalace všude tam, kde je to třeba.


Podružné měření

V nájemních domech musí být podružné měření vázáno na celkovou spotřebu, kterou naměří centrální fakturační elektroměr. Majitel takového nájemního domu, penzionu, bytové družstvo a podobný subjekt pak vystupuje jako jediný abonent odběru, který musí následně rozdělit celkové náklady na jednotlivé nájemce, podle jejich skutečné spotřeby. Skutečná spotřeba těchto nájemců se dá snadno měřit jednoduchým elektroměrem, instalovaným na lištu DIN v každém jednotlivém bytě.

Jednoduchá instalace elektroměrů do standardních skříní

Elektroměry pro montáž na lištu DIN se často používají pro rozdělení nákladů za spotřebovanou elektrickou energii na jednotlivé byty. Jejich instalace je jednoduchá. Díky malým rozměrům je možno elektroměry instalovat do standardních skříní DIN.

Elektroměry nevyžadují žádné speciální pouzdro ani žádnou přestavbu. Jimi naměřené hodnoty jsou obvykle shromážděny ve formě pulzů nebo sériových odečtů, přenášených průběžně do centrální jednotky (která shromažďuje i další data). Nejjednodušší způsob odečtu je manuální odečet elektroměrů.

Provozní parametry

• třída přesnosti  1
• mezinárodní standard přesnosti měření činné energie  IEC 62053-21/EN EN50470-1/3
• provozní teplota  -20°C/+ 55°C
• skladovací teplota  -40°C / + 70°C
• referenční teplota  +23°C +/- 2°C
• provozní vlhkost  ≤ 90 %
• skladovací vlhkost  ≤ 95 %
• čas startu  10 sekund
• ochrana proti vniknutí vody a prachu  IP51
• mechanické prostředí  M1
• stupeň ochrany  II

Technické parametry


• jmenovité napětí  230/400V AC (3~)
• provozní napětí  80%-120% Un
• odolnost proti  střídavému napětí 4kV-1m
• odolnost proti rázovému napětí  6kV-1,2/50µS
• základní proud  (ld) 10A
• maximální jmenovitý proud  100A
• startovací proud  0,4% lb
• odolnost proti přetížení  30 Imax - 0,01s
• pracovní frekvence  50 Hz +/- 10%
• spotřeba energie  ≤2W/10VA/fáze
• displej  1000 imp/kWh

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
