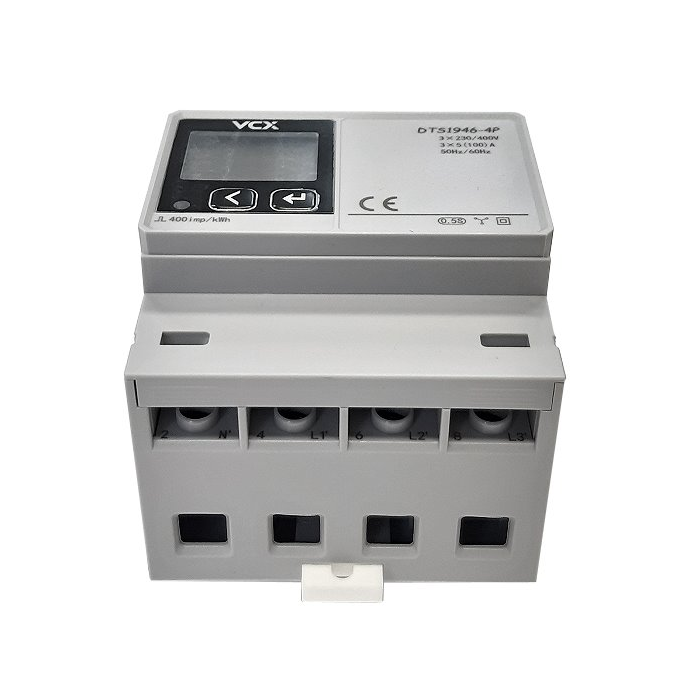

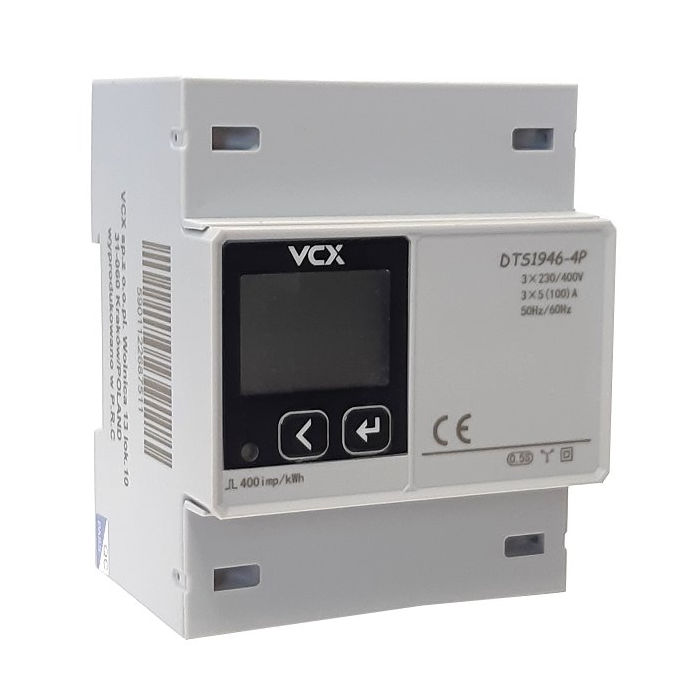

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A

Elektroměr DTS-1946-4P je vybaven velkým a snadno čitelným LCD displejem a je určen k dálkovému odečtu měření elektrické energie prostřednictvím sběrnice MODBUS RTU (RS485), jako např.:

• napětí
• proud
• činný proud
• jalový proud
• zdánlivý výkon
• účiník
• frekvence
• maximální a minimální hodnoty

Další funkce měření prováděné přístrojem:

• měření obousměrné činné energie;
• měření obousměrné jalové energie;
• měření čtyřkvadrantové jalové energie;
• zdánlivý výkon;

Používá pro přímé měření činného výkonu v třífázovém systému a zaznamenávání spotřebované elektrické energie s možností vzdáleného čtení skupinových registrů prostřednictvím kabelové sítě standardu RS485.

Technické specifikace DTS1946-4P

Přesnost

• Napětí, proud: třída 0,2
• Výkon, činná energie: třída 0,5S
• Jalová energie: třída 2
• Jmenovité napětí: 3×220/380V (+/-10%)

Vstupní proud

• Základní (Ib): 5 A
• Maximální (Imax): 100 A
• Frekvence: 50/60 Hz

Napětí

• Napájecí napětí: 3x 230V/400V
• Frekvence: 50/60 Hz
• Rozsah napětí: 0,8Un ~ 1,2Un

Spotřeba energie

• Napěťový obvod: < 4VA
• Proudový obvod: < 1VA

Rozběhový proud

• Přímý vstup: 0,002Ib

• Impulsní výstup: při aktivním stavu rozsah impulsů(80±20%)ms
• Chyba RTC (chyba měření): ≤0,5s/den

Komunikační rozhraní

• Port RS485
• Protokol Modbus-RTU, přenosová rychlost až 9600b/s

• Stupeň krytí: IP54 (přední kryt) / IP20 (zadní kryt)
• Provozní teplota: -25~70°C
• Teplota skladování: -30~80°C
• Relativní vlhkost: 5~95% (bez kondenzace)

• Rozměry (Š x V x H): 72 x 90 x 63.5 mm
• Hmotnost: 312 g
