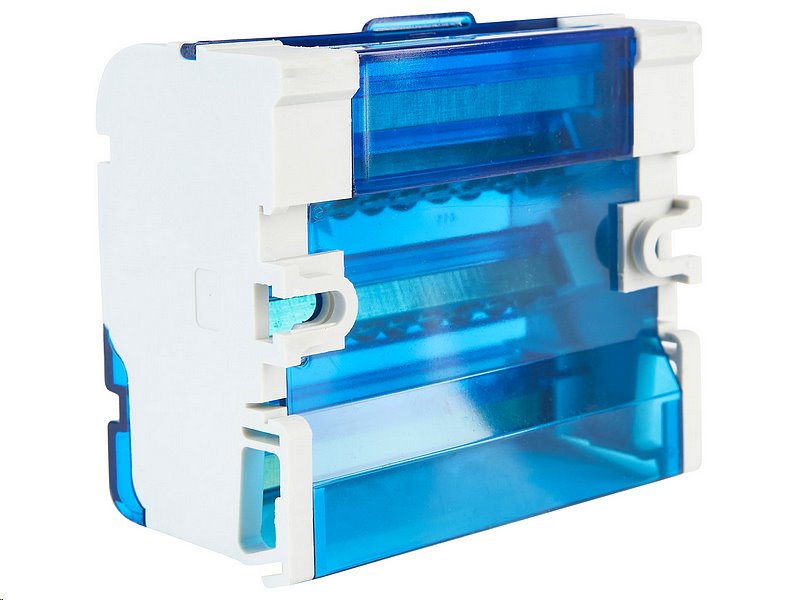

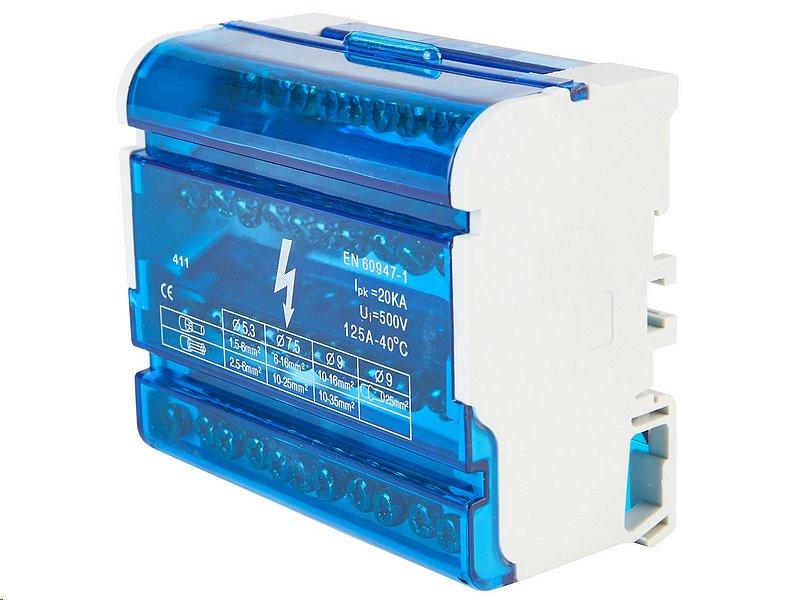

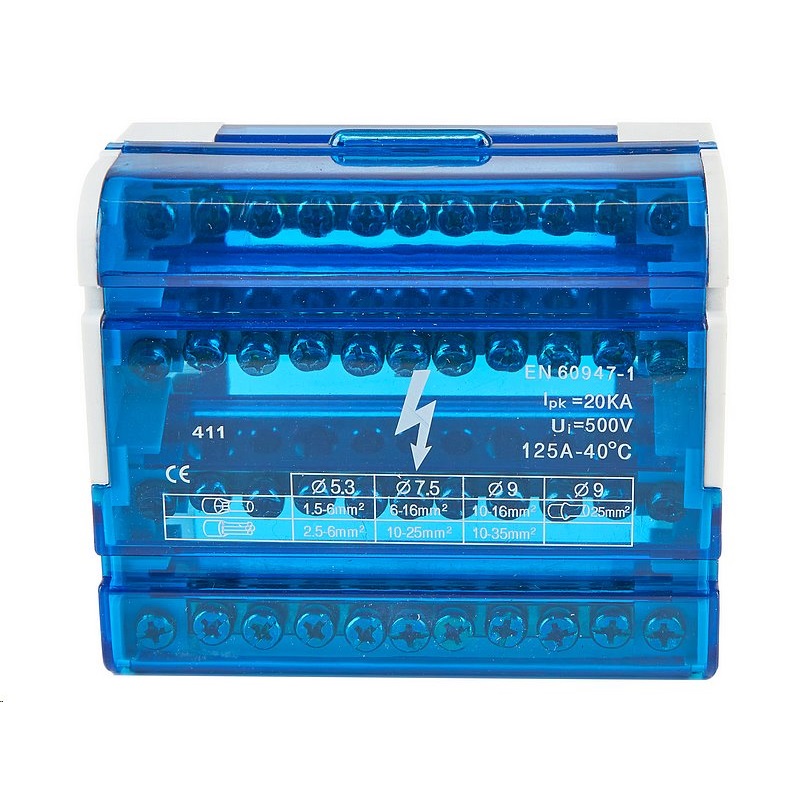

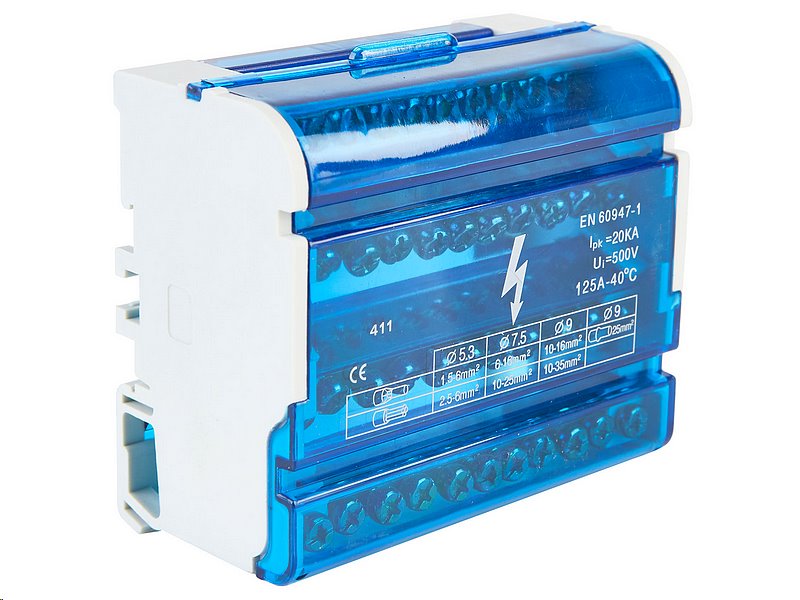

Distribuční blok VCX BLK 411 / 4 póly / 11 otvorů / 125A / na DIN lištu

Distribuční blok VCX BLK 411 / 4 póly / 11 otvorů / 125A / na DIN lištu

Distribuční nebo také rozvodný blok s mosaznými šrouby pro správné a přehledné připojení kabelů v nízkonapěťových rozvodnách.

Modulární rozvodné bloky VCX jsou určeny k rozvodu proudových cest v nízkonapěťových skříních. Skládají se z připojovacích svorek, které jsou umístěny v plastovém krytu. Použití bloku eliminuje slabá místa v rozváděči, čímž se snižuje riziko zkratu.

Distribuční nebo také nazývaný rozvodný blok umožňuje rozdělení napájení do různých obvodů. Umožňuje také separaci fázových obvodů a použití kabelů s různými průměry.


Výhody bloku
•  Montáž na lištu DIN TH35 nebo povrchová montáž.
•  Bezpečná a snadná instalace.
•  Průhledný kryt.
•  Samozhášivý materiál.
•  Možnost připojení vodičů s průchodkami nebo bez nich.

TECHNICKÉ SPECIFIKACE
• počet pólů: 4
• jmenovitý proud: 125 A
• lpk (zkratová odolnost): 20kA
• montáž: na DIN lištu TH35 nebo povrchová montáž
• UI: 500V
• průřez ohebných vodičů (mm2): 10-16
• průřez vodičů (mm2): 2,5-6; 10-25; 10-35
• počet otvorů: 11
• průměry otvorů: 7xo5,5mm; 2xo7,5mm;2xo9mm
• krytí: IP 20
• norma: EN 60947-1


Modulární distribuční blok - k čemu se používá?
Distribuční blok slouží k rychlému a plynulému rozdělení napájení mezi obvody rozváděče. Rozváděčové bloky mají zabudované vodivé lišty (proudové lišty), ke kterým se připojují vodiče napájející obvody.


Typy rozvodných bloků:
- bloky s 1 proudovou lištou
- bloky se 2 lištami
- bloky se 4 lištami

Použití rozvodných bloků

Rozvodné bloky umožňují trvalé a bezproblémové připojení vodičů, jako jsou vodiče a kabely.

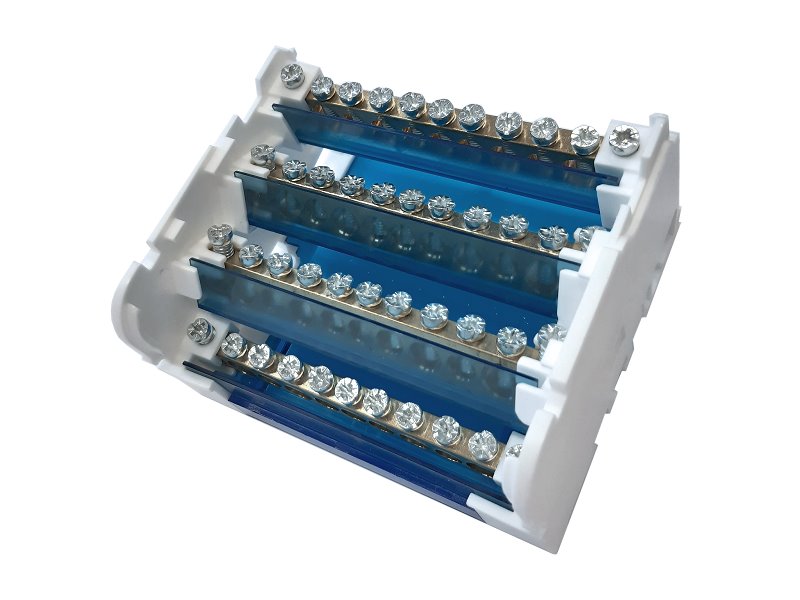

Proudové lišty jsou integrovány do vnitřního prostoru rozvodných bloků. Montážní otvory různých průměrů umístěné na lištách umožňují bezproblémové připojení silných i tenkých vodičů.

Připojení libovolného průřezu silového kabelu k bloku nabízí množství možných aplikací. Například při připojení silnějšího napájecího kabelu je možné rozvést napájení na ostatní vycházející vodiče.

Plastové kryty, kterými jsou bloky vybaveny, zajišťují bezpečnost. Zajišťují, že vodiče jsou dostatečně chráněny a nejsou vystaveny působení jiných komponent.

Modulární rozvodný blok vnáší do instalace pořádek. Tato součást odstraňuje nutnost připojovat více vodičů pod šroubovou svorku. Díky tomu se lze obejít bez dalších montážních prvků a kabelových průchodek. Modulární bloky umožňují správné uspořádání a organizaci všech vodičů.
